Bimåling med Modbus-elmålere: valg af måler og strømtransformere
Sådan vælger du enfasede, trefasede eller flerkreds-Modbus-elmålere, dimensionerer strømtransformerne og vælger mellem Modbus RTU og TCP.
Udgivet
Bimåling betyder, at man sætter en måler på hver kreds, man vil fordele forbruget på: en produktionslinje, en lejer, et køleanlæg, en etage. De fleste problemer skyldes strømtransformere (CT'er), der ikke passer til strømmen eller lederen, og forbindelsen, der bringer målingerne videre til en controller eller et SCADA-system. Denne artikel gennemgår valgene ved bimåling med Modbus-elmålere: målertype, CT-mærkestrøm og indvendig diameter, nøjagtighed, ledningsføring, Modbus RTU eller Modbus TCP, og hvilke ICP DAS PM-serier der passer.
Enfaset, trefaset eller flerkreds
En liste over kredsene, deres forsyningstype og maksimale strøm afgør målertypen.
- Enfaset: PM-3112 måler to enfasede kredse og PM-3114 fire, i 1P2W-tilslutning med spændingsindgange op til 300 V og CT'er op til 200 A.
- Trefaset: PM-3133-serien håndterer 3P4W-, 3P3W-, 1P3W- og 1P2W-tilslutning ved 10 til 500 V. I 1P2W-1CT-tilstand kan én måler også måle tre enfasede kredse.
- Mange kredse på ét kort: PM-4324-serien måler op til 8 trefasede eller 24 enfasede kredse, eller en blanding, via 24 CT-indgange. Den er beregnet til bygninger med flere lejere, kontorer og indkøbscentre.
Dimensionering af strømtransformere: mærkestrøm og indvendig diameter
CT'ens mærkestrøm skal dække kredsens højeste normale driftsstrøm. Den indvendige diameter skal passe rundt om lederen inklusive isolering eller rundt om skinnen. Sæt én CT rundt om hver faseleder, aldrig rundt om et helt flerlederkabel: strømmene i lederne ophæver hinanden, og måleren viser næsten nul.
PM-3133-, PM-2133D-, PM-5133- og PM-4324-serierne leveres med tilpassede CT'er, og suffikset i bestillingskoden viser hvilke. Ikke alle suffikser findes i alle serier.
| Suffiks | CT-mærkestrøm | Indvendig diameter | Måleområde |
|---|---|---|---|
| -005P | 5 A | 10 mm | 0,05 til 5 A |
| -100P | 60 A | 10 mm | 0,05 til 60 A |
| -160P | 100 A | 16 mm | 0,1 til 100 A |
| -240P | 200 A | 24 mm | 0,15 til 200 A |
| -360P | 300 A | 36 mm | 0,3 til 300 A |
| -400P | 400 A | 36 mm | 0,3 til 400 A |
Disse CT'er har 4 m tilledninger. Til store ledere bruger PM-3133-RCT-serien fleksible Rogowski-spoler: 500 A (55 mm), 1.000 A (80 mm), 2.000 A (105 mm) og 4.000 A (185 mm), der hver måler fra 5 A.
Genbrug af eksisterende CT'er
Hvor tavlen allerede har CT'er med 1 A- eller 5 A-sekundær, kan de tilsluttes PM-3033 direkte; notér deres omsætningsforhold, f.eks. 400/5 A, da det skal bruges til at skalere målingerne. Til 333 mV-CT'er bruges PM-3133P, PM-2133DP eller PM-4324P, som leveres uden CT'er og ikke understøtter Rogowski-spoler. De tilhørende delbare CA-SCTxxP-CT'er dækker 5 til 400 A med indvendige diametre fra 10 til 36 mm; CT-forholdet skal indstilles korrekt i måleren.
Nøjagtighed: sådan læses tallene
ICP DAS angiver nøjagtigheden for aktiv effekt ved effektfaktor 1:
- Bedre end 0,5 % for PM-3112, PM-3114, PM-3133, PM-4324 og PM-5133 med de medfølgende CT'er samt for PM-3033 (over 0,5 A indgangsstrøm for PM-3033 og PM-5133).
- Bedre end 2 % for Rogowski-versionerne, over 50 A for 500 A- og 1.000 A-spolerne og over 200 A for de større.
- Ca. 2 til 5 % for 333 mV-modellerne, afhængigt af CT'en.
Vælg den mindste CT-mærkestrøm, der dækker den maksimale strøm; en overdimensioneret CT arbejder det meste af tiden i bunden af sit område. Rogowski-spoler egner sig til store hovedindføringer, ikke til let belastede afgange. Hvis målingerne bruges til at fakturere lejere, så undersøg, hvilken målergodkendelse de nationale regler kræver.
Ledningsføring og installation
- CT-retning: montér hver CT i den retning, der er markeret på den. De trefasede modeller måler energi i begge retninger, så en vendt CT viser sig som eksporteret energi i stedet for som en åbenlys fejl.
- Fasetildeling: hver CT skal sidde på samme fase som sin spændingsindgang, ellers bliver effekt og effektfaktor forkerte.
- Hjælpeforsyning: PM-3112, PM-3114 og PM-3133 kræver 12 til 48 VDC, med Power over Ethernet som alternativ på PM-3133-MTCP. PM-4324 og PM-2133D forsynes med 85 til 264 VAC.
- Udgange: mange modeller har to Form A-effektrelæer (5 A ved 250 VAC) til alarmer.
Spændingstilslutninger og CT'er i en fordelingstavle skal installeres af en kvalificeret elektriker.
Modbus RTU eller Modbus TCP
Standardversionerne bruger Modbus RTU på RS-485. En snoet parbus løber fra måler til måler, hver måler har sin egen adresse, og bussen termineres i begge ender. Baudrater fra 9.600 til 115.200 bit/s understøttes.
Versioner med suffikset -MTCP har en 10/100 Mbit/s Ethernet-port med Modbus TCP, hvilket gør en separat bus overflødig, hvor målerne er spredt, og der allerede er Ethernet. Flere serier fås også med CANopen (suffiks -CPS).
Valg af Modbus-elmåler fra PM-serien
| Serie | Kredse | Strømindgang | Interfaces |
|---|---|---|---|
| PM-3112, PM-3114 | 2 eller 4 enfasede | CT'er, 60 til 200 A | RTU, TCP, CANopen |
| PM-3133 | 1 trefaset eller 3 enfasede | CT'er, 5 til 400 A | RTU, TCP, CANopen |
| PM-3133-RCT | 1 trefaset | Rogowski, 500 til 4.000 A | RTU, TCP, CANopen |
| PM-3133i | 1 trefaset, isolerede indgange op til 600 V | CT'er, 60 til 400 A | RTU, TCP, CANopen |
| PM-3033 | 1 trefaset | Eksisterende 1 A- eller 5 A-CT'er | RTU, TCP, CANopen |
| PM-3133P, PM-4324P, PM-2133DP | 1 trefaset; op til 24 kredse på PM-4324P | 333 mV-CT'er | RTU; TCP på PM-3133P, PM-4324P |
| PM-4324, PM-4324A | 8 trefasede eller 24 enfasede | CT'er, 60 til 400 A | RTU, TCP |
| PM-2133D | 1 trefaset, tavlemåler med LED-display | CT'er, 5 til 400 A | RTU |
| PM-5133 | 1 trefaset, 3,5" touchskærm og datalogger | CT'er, 5 til 400 A | RTU |
Alle måler spænding, strøm, effekt, energi, effektfaktor og frekvens, opdateret hvert sekund. Hvor intet PLC- eller SCADA-system aflæser målerne, kan en PMC- eller PMD-datakoncentrator polle dem og logge dataene.
Send teknisk salg en liste over kredse med spændinger, maksimale strømme og kabeldimensioner, så foreslår vi passende målere og CT'er.
Produkter til denne anvendelse
iWSN-110X-RCT1000P-CT CR
iWSN-110X-RCT1000P-CT Current Sensing Module, 1-ch RCT Input, 433 MHz RF
Almindelig pris:
3.632,46 kr.
pr. stk. · mængderabat fra 10 stk.
iWSN-110X-RCT1000P-CT is a self-powered current sensing module for engineers who need wireless current measurement without running a mains supply to the sensor. A built-in Li-ion battery is charged by current induced in the split-core CT, so the module can be installed on an existing conductor and left to operate on its own.The module measures current through a Rogowski coil input rated for up to 1000A (Φ80mm coil) and includes a split-core CT input used for charging only. Data is sent over 433 MHz RF, with 16 channels and 4 group IDs giving up to 64 RF sub-networks, which helps when several sensors share a site. Configuration is handled with DIP and rotary switches, and an expansion interface is provided for added flexibility.Energy and power monitoring where wiring a supply to each sensor is impracticalPredictive maintenance and big data analysis projectsApplicationsEnergy saving and power monitoringBig data analysisPredictive maintenance
iWSN-200U CR
iWSN-200U iWSN Data Concentrator, 433 MHz with RS-232/RS-485 Port
Almindelig pris:
1.808,76 kr.
pr. stk. · mængderabat fra 10 stk.
The iWSN-200U is a wireless data concentrator for iWSN sensor networks. It receives readings from up to 31 iWSN sensors over a 433 MHz radio link, buffers them, and lets a host system read the data with Modbus RTU commands over its serial port. It suits engineers who need to bring wireless sensor readings into a wired control or monitoring system without writing custom radio handling.The radio side offers 16 channels, selected with a rotary switch, and 8 group IDs set with the rotary and DIP switches. This makes it straightforward to separate and manage several 433 MHz networks in the same site. The serial port is either RS-232 or RS-485, and only one can be used at a time. Baud rates run from 1200 to 115200 bps with N81 framing.For setup, the iWSN Utility software provides a visual interface and a device tree showing the network structure and configuration status. It also offers CSV and database storage for collected data, so the concentrator can be deployed without first learning its Modbus address configuration.ApplicationsEnergy management and power metering data collection from wireless sensorsFeeding wireless iWSN sensor readings into Modbus RTU hosts such as PLCs, SCADA or data loggersDistributed wireless sensing networks managed with iWSN Utility

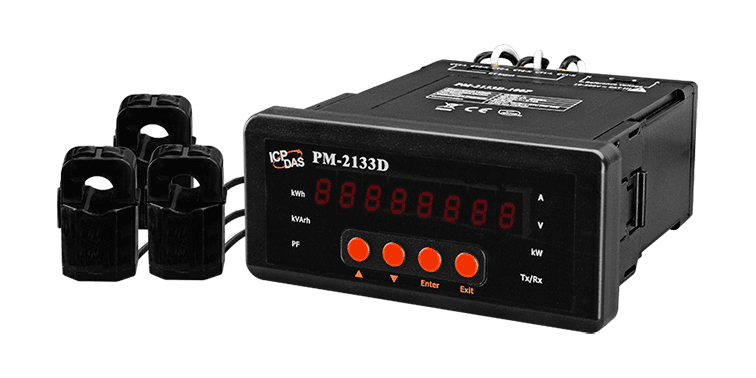

PM-2133D-100P CR
