Datakoncentratorer til elmålere: energilogning og MQTT uden server

Når målerne er installeret, skal noget aflæse dem med faste intervaller, gemme værdierne og sende dem videre til de personer og systemer, der skal bruge dem. En pc med dataopsamlingssoftware kan klare opgaven, men det er endnu en maskine, der skal vedligeholdes. En datakoncentrator til elmålere gør det samme i en enhed til DIN-skinne eller tavlemontage. Artiklen forklarer, hvad ICP DAS’ PMC- og PMD-koncentratorer gør, hvordan lokal logning beskytter data under netudfald, hvilke protokoller de tilbyder til SCADA, MQTT-brokere og IT-systemer, hvor IoTstar passer ind, og hvordan du vælger en model.

Hvad en datakoncentrator til elmålere gør

En koncentrator er Modbus-master for en gruppe elmålere. Den poller ICP DAS’ elmålere i PM-serien via RS-485 eller Ethernet og stiller deres data til rådighed på sine egne interfaces. PMC-5231, PMC-2241M og PMD-2201 aflæser for eksempel op til 24 ICP DAS-elmålere plus 8 Modbus I/O-moduler. Hver af de to RS-485-porte håndterer op til 16 Modbus RTU-enheder, LAN-porten op til 16 Modbus TCP-enheder, og højst fire af målerne må være flerkredsmålere af typen PM-4324. PMC-2841M understøtter op til 48 moduler i alt.

Konfigurationen sker på websider i en browser, uden programmering og uden separat softwareværktøj. Elmålerdata i realtid og historisk samt statistikrapporter vises også i browseren. PMD-serien har desuden et touchpanel til at se data og indstille parametre på stedet.

Lokal logning og gensendelse efter netudfald

Koncentratorerne logger energidata på et microSD-kort. PMC-5231, PMC-2241M, PMC-2841M og PMD-2201 leveres med et kort på 32 GB, og PMC-2841M kan tage kort på op til 2 TB. PMC-5151 leveres med et kort på 4 GB. Logfiler sendes automatisk til et bagvedliggende system, og ICP DAS nævner deres software PMC Data Server eller SCADA-software som typiske modtagere.

I forhold til rapportering er det afgørende spørgsmål, hvad der sker, når forbindelsen svigter. På PMC-5151, PMC-5231, PMC-2241M og PMD-serien bliver logfiler automatisk sendt og gendannet, når det afbrudte netværk er tilbage. Fordi polling og logning foregår lokalt, stopper et udfald på den overordnede forbindelse ikke logningen på kortet, og den centrale database udfyldes bagefter i stedet for at have et hul. PMC-2841M logger også data og gensender datafiler.

To ting skal tjekkes ved planlægningen: Opsæt tidssynkronisering via SNTP, som koncentratorerne understøtter, for det er korrekte tidsstempler, der gør gendannede data brugbare. Og sørg for, at det modtagende system accepterer forsinkede data uden at lave dubletter.

Data ud: Modbus TCP, MQTT, SNMP og FTP

Én koncentrator kan betjene flere systemer samtidig. Tabellen viser interfaces på PMC-5231, PMC-2241M og PMD-2201. PMC-5151 tilbyder Modbus TCP/RTU, FTP og SNMP, men ikke MQTT.

IIoT-modellerne kan også forbindes til Microsoft Azure og IBM Bluemix, og PMC-2841M kan desuden forbindes til Amazon Web Services. Hvor der stilles strenge krav til IT-sikkerhed, understøtter PMC-2841M HTTPS, VPN, SNMP v3, SFTP, FTPS og filtrering med blacklist eller whitelist, og dens MQTT-klient understøtter SSL/TLS.

IoTstar til mange lokationer

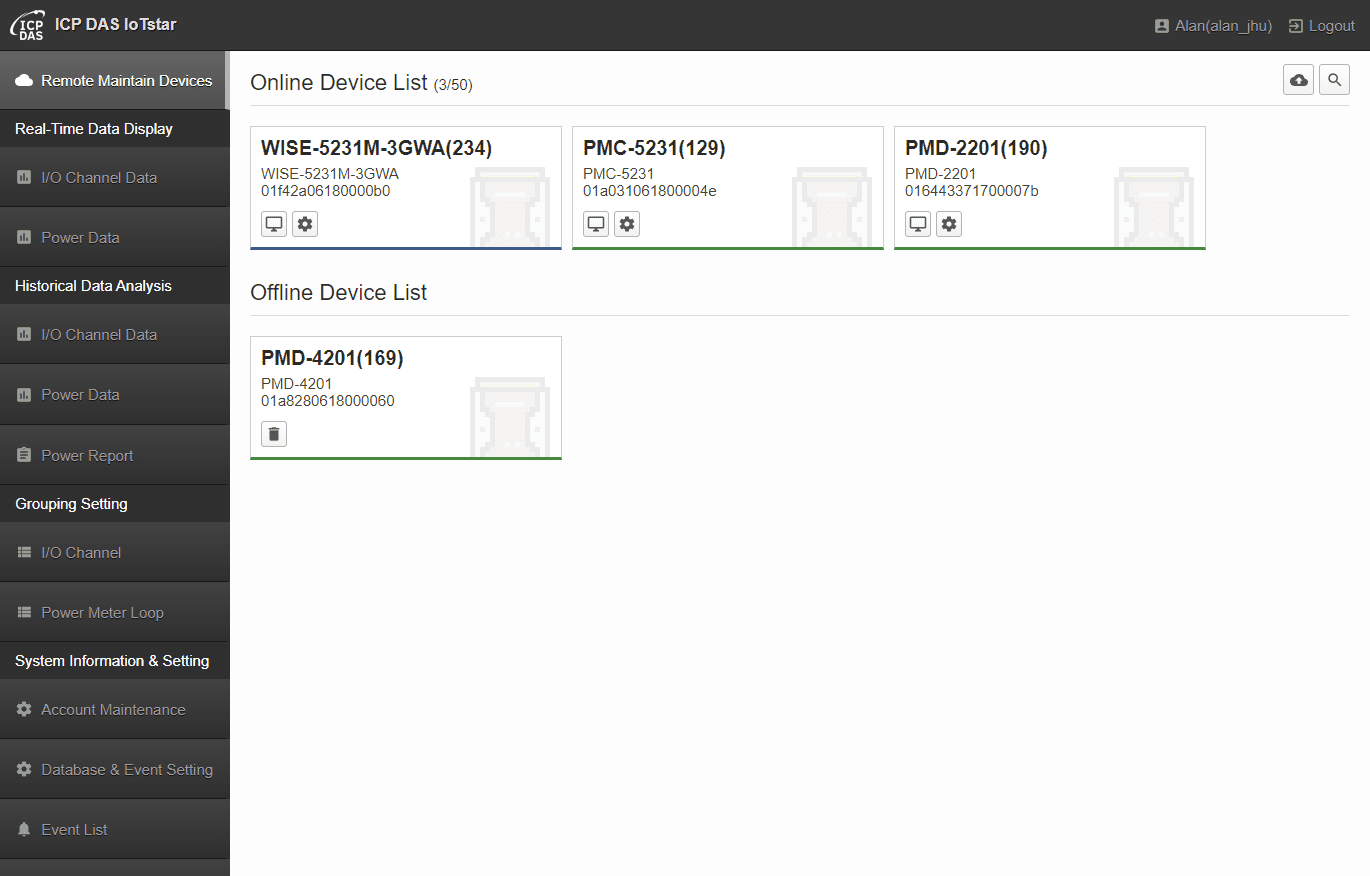

Med koncentratorer på flere lokationer er IoTstar ICP DAS’ software til cloudadministration af PMC-, PMD- og WISE-controllere. Den samler energidata i realtid og historisk fra controllerne i en database (MS SQL, MySQL eller Oracle), hvor SCADA-systemer eller analyseværktøjer som Microsoft Power BI kan læse dem. Den håndterer også fjernvedligeholdelse og firmwareopdatering af controllerne via et webinterface.

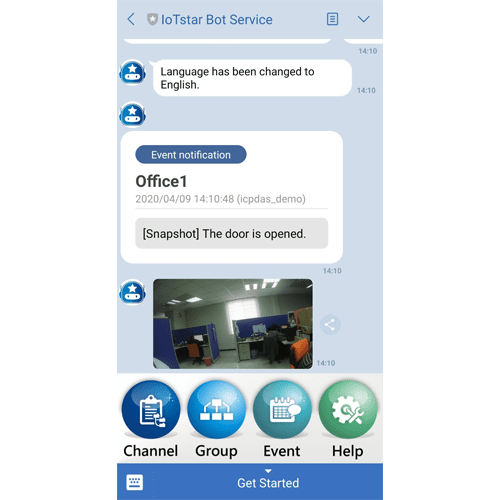

IoTstar kører på Windows eller Windows Server ved en privat installation eller på en virtuel maskine i Microsoft Azure, IBM Bluemix eller Amazon AWS. IoTstar 2025 samler dashboards, rapporter og en bot-tjeneste til LINE og Telegram i én pakke og fås med licens til 50, 200 eller 500 controllere.

Valg af datakoncentrator til elmålere

PMD-4201-EN har de samme funktioner som PMD-2201-EN, men med et 10,4" touchpanel. Til trådløs måling arbejder PMC-2241M-iWSN sammen med trådløse iWSN-moduler som elmåleren iWSN-9603, op til 93 moduler i alt.

Afklar inden valget:

• Antallet af målere og I/O-moduler, og hvordan de fordeler sig på RS-485-linjer og Ethernet
• Hvilke systemer der skal have data: SCADA, en MQTT-broker, SNMP-overvågning eller IoTstar
• Om der er kablet Ethernet til rådighed, eller om der er brug for en 4G-forbindelse
• Om der er brug for et lokalt display, og hvilke IT-sikkerhedsregler der gælder

Send teknisk salg antallet af målere, de systemer, der skal have data, og det netværk, der er til rådighed på stedet, så foreslår vi en konfiguration.
