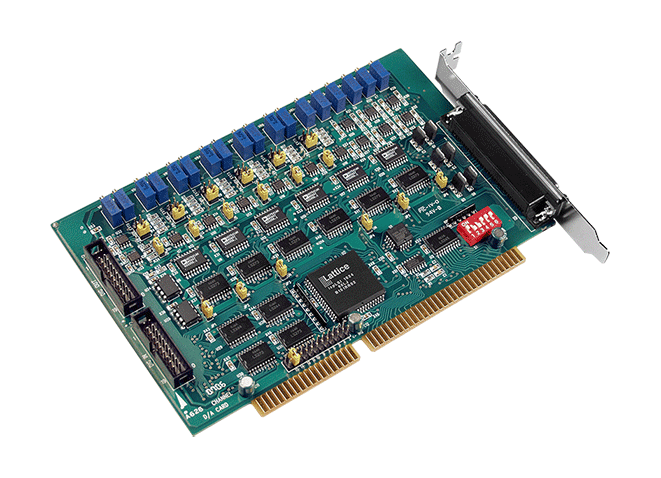

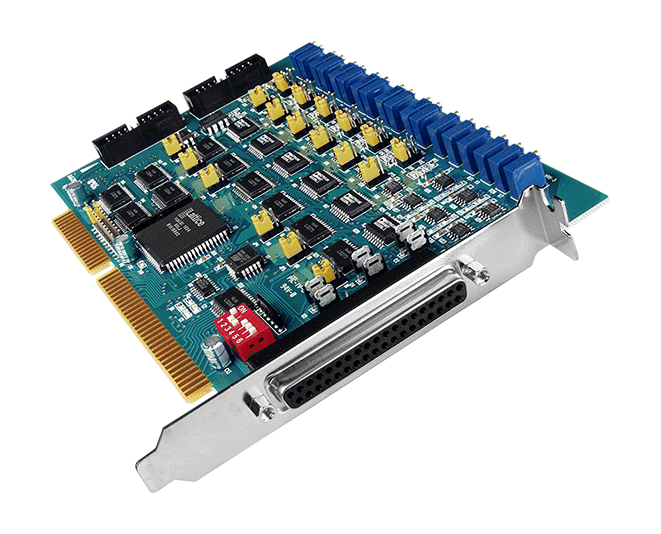

A-626/S ISA-bus 12-bit 6-kanals analogudgangskort
12-bit ISA-bus analogudgangskort med 6 AO-kanaler, 16 DI og 16 DO, med spændingsområder på ±10 V, ±5 V, 0 ~ 10 V og 0 ~ 5 V samt 4 ~ 20 mA strømudgang.
- ISA-bus kort med 6 analoge udgangskanaler og 12-bit opløsning
- Jumper-valg pr. kanal mellem ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V og 4 ~ 20 mA (sink) udgange
- 16 digitale indgangskanaler og 16 digitale udgangskanaler, 5 V/TTL-type
- Indbygget BB Ref-01 referencechip til at håndtere termisk drift af referencespændingen
- Intern reference på -5 V eller -10 V, eller ekstern reference op til ±10 V AC eller DC
- IRQ-niveauer fra IRQ3 til IRQ15
2.331,92 kr. pr. stk.
| 1-9 stk. | 2.331,92 kr. | |
|---|---|---|
| 10-30 stk. | 2.257,18 kr. | −3 % |
| 31+ stk. | 2.212,33 kr. | −5 % |
Produktinformation "A-626/S ISA-bus 12-bit 6-kanals analogudgangskort"
Den A-626/S CR er et ISA-bus dataopsamlingskort til PC-baseret styring, der leverer seks 12-bit analoge udgangskanaler sammen med 16 digitale indgange og 16 digitale udgange. Hver D/A-kanal kan indstilles med jumper til et spændingsområde på ±10 V, ±5 V, 0 ~ 5 V eller 0 ~ 10 V, eller til en 4 ~ 20 mA strømsink-udgang, så ét kort kan passe til en blanding af aktuatorer og styreindgange.
Den indbyggede BB Ref-01 referencechip er medleveret for at reducere termisk drift af referencespændingen. Kortet arbejder med interne referencespændinger på -5 V og -10 V, eller en ekstern reference på op til ±10 V AC eller DC, og det understøtter IRQ-niveauer fra IRQ3 til IRQ15. Det tilsluttes direkte til DB-16P, DB-16R, DB-24PR, DN-20 og DN-37 forbindelsesprint.
Softwaresupporten omfatter Linux, DOS, Windows 98/NT/2000 og 32-bit Windows XP/Vista/7. Der leveres en DLL og en ActiveX-kontrol med eksempelprogrammer til Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic og LabVIEW. A-726 er en nyere generation af kortet, designet til at være fuldt kompatibel med A-626, mens A-628 tilbyder 8 AO-kanaler.
Anvendelsesområder
- Signalanalyse
- Industriel automation
- Laboratorieautomation
- Sensorinterface
- FFT- og frekvensanalyse
- Transientanalyse
- Produktionstest
- Procesregulering
| Product type: | DAQ board |
|---|---|
| Interface: | ISA |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Analog outputs: | 6 |
| Operating temperature: | 0 ~ +60°C |
Specifikationer
| Hardware | |
|---|---|
| Stik | Hun DB37 x 1 20-polet boksstiftliste x 2 |
| Analogudgang | |
| Kanaler | 6 |
| Område | Spænding: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V Strøm: 4 ~ 20 mA |
| Opløsning | 12-bit |
| Nøjagtighed | 0,01 % af FSR ±1 LSB @ 25 °C, ± 10 V |
| Responstid | 500 kHz (typisk) |
| Spændingsudgangskapacitet | ±5 mA |
| Driftstilstand | Statisk opdatering |
| Digital indgang | |
| Kanaler | 16 |
| Type | 5 V/TTL |
| ON-spændingsniveau | 2.0 V min. |
| OFF-spændingsniveau | 0,8 V maks. |
| Responshastighed | 1,0 MHz (typisk) |
| Udløsertilstand | Statisk opdatering |
| Digital udgang | |
| Kanaler | 16 |
| Type | 5 V/TTL |
| Driftstilstand | Statisk opdatering |
| Lastspænding | Logisk 0: 0,4 V maks. Logisk 1: 2,4 V min. |
| Laststrøm | Sink: 2,4 mA @ 0,8 V Source: 0,8 mA @ 2,0 V |
| Responshastighed | 1,0 MHz (typisk) |
| PC-bus | |
| Type | ISA |
| Databus | 8 bit |
| Strøm | |
| Forbrug | 0.9 A @ +5 V 110 mA @ +12 V 90 mA @ -12 V |
| Mekanisk | |
| Mål (mm) | 106 x 157 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60°C |
| Opbevaringstemperatur | -20 ~ +70°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
