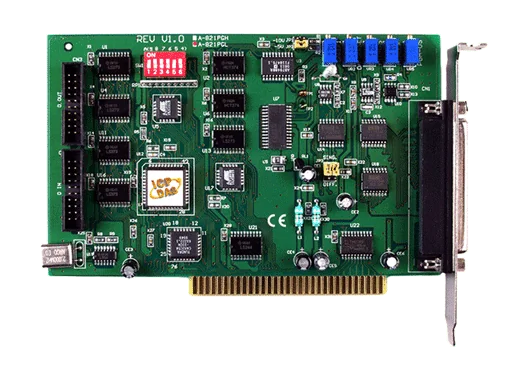

A-821PGL/S ISA Multifunktions-DAQ-kort, 16-kan. 12-bit AI, 45 kS/s
ISA-bus multifunktions DAQ-kort med 16 single-ended eller 8 differentielle 12-bit analoge indgange, samplet op til 45 kS/s, plus analog udgang og 16 digitale indgange og 16 digitale udgange.
- 12-bit A/D-konverter med 16 single-ended eller 8 differentielle indgangskanaler
- Maksimal samplingshastighed på 45 kS/s
- Softwareprogrammerbar forstærkning på 1, 2, 4 og 8 (A-821PGL version med lav forstærkning)
- Analog udgang med 0 ~ 5 V og 0 ~ 10 V områder
- 16 digitale indgange og 16 digitale udgange, 5 V/TTL-niveauer
- Software-, pacer-, ekstern- og hændelsestriggertilstande til A/D
1.958,21 kr. pr. stk.
| 1-9 stk. | 1.958,21 kr. | |
|---|---|---|
| 10-30 stk. | 1.905,90 kr. | −3 % |
| 31+ stk. | 1.861,05 kr. | −5 % |
Produktinformation "A-821PGL/S ISA Multifunktions-DAQ-kort, 16-kan. 12-bit AI, 45 kS/s"
Den A-821PGL/S CR er et 12-bit multifunktions dataopsamlingskort til PC/AT-kompatible computere med ISA-bus. Det kombinerer 16 single-ended eller 8 differentielle analoge indgange, en analog udgang med 0 ~ 5 V og 0 ~ 10 V områder samt 16 digitale indgange og 16 digitale udgange på ét kort, hvilket passer til ingeniører, der har brug for blandet analog og digital I/O i én PC-slot.
A-821PGL-versionen giver softwareprogrammerbare forstærkninger på 1, 2, 4 og 8 på de analoge indgange med en maksimal samplingshastighed på 45 kS/s. Flere triggertilstande (software, pacer, ekstern og hændelse) samt dataoverførselstilstande (polling, interrupt og DMA) gør det muligt at tilpasse opsamlingen til applikationens timingkrav.
Listingen for denne bestillingskode inkluderer et DB-8225 terminalkort og et CA-3710 D-Sub-kabel, hvilket giver en klar-til-tilslutning-løsning til at forbinde feltsignaler til kortet.
Anvendelser
- Signalanalyse
- Industriel automation
- Laboratorieautomation
- Sensorinterface
- FFT- og frekvensanalyse
- Transientanalyse
- Produktionstest
- Procesregulering
| Product type: | DAQ board |
|---|---|
| Interface: | ISA bus |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Analog inputs: | 16 |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hardware | |
|---|---|
| Stik | Hun DB37 x 1 20-polet boksstiftliste x 2 |
| Analogindgang | |
| Kanaler | 16 enkeltendet/8 differentiel |
| Område | ± 5V, ±2.5V, ±1.25V, ± 0.625V |
| Opløsning | 12-bit |
| Nøjagtighed | 0,1 % af FSR ±1 LSB @ 25 °C, ±10 V |
| Samplingshastighed | 45 kS/s maks. |
| Overspændingsbeskyttelse | Kontinuerlig ±35 Vp-p |
| Nuldrift | 15 ppm/°C af FSR |
| Udløsertilstand | Software, pacer |
| Dataoverførsel | Polling, afbrydelse |
| Analogudgang | |
| Kanaler | 2 |
| Område | 0 ~ 10 V, 0 ~ 5 V |
| Opløsning | 12-bit |
| Nøjagtighed | ±6 LSB |
| Responstid | 500 kHz (typisk) |
| Spændingsudgangskapacitet | ±5 mA |
| Slew rate | 0,6 μs til 0,01 % for fuldskala-trin |
| Driftstilstand | Statisk opdatering |
| Digital indgang | |
| Kanaler | 16 |
| Type | 5 V/TTL |
| ON-spændingsniveau | 2.0 V min. |
| OFF-spændingsniveau | 0,8 V maks. |
| Responshastighed | 1,0 MHz (typisk) |
| Udløsertilstand | Statisk opdatering |
| Digital udgang | |
| Kanaler | 16 |
| Type | 5 V/TTL |
| Driftstilstand | Statisk opdatering |
| Lastspænding | Logisk 0: 0,4 V maks. Logisk 1: 2,4 V min. |
| Laststrøm | Sink: 40 mA Source: 20 mA |
| Responshastighed | 1,0 MHz (typisk) |
| DO-tilbagelæsning | Ja |
| Timer/tæller/frekvens | |
| Kanaler | 1 |
| Type | 5 V/TTL |
| Opløsning | 16-bit |
| PC-bus | |
| Type | ISA |
| Databus | 8 bit |
| Strøm | |
| Forbrug | 300 mA @ +5 V 60 mA @ +12 V 30 mA @ -12 V |
| Mekanisk | |
| Mål (mm) | 106 X 160 X 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60°C |
| Opbevaringstemperatur | -20 ~ +70°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
