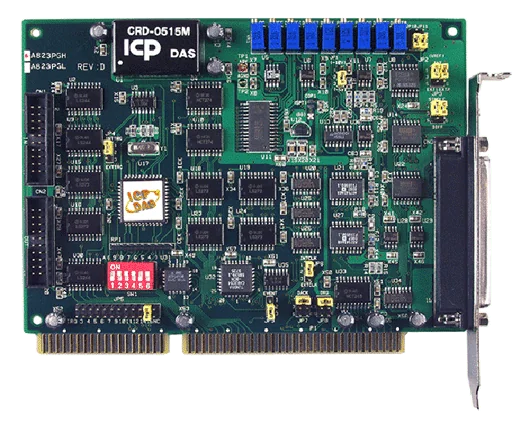

A-823PGH/S ISA-bus 125 kS/s 16-kan. 12-bit multifunktions-DAQ-kort
12-bit multifunktions DAQ-kort til ISA-bus med 16 enkeltendede eller 8 differentielle analoge indgange, to 12-bit analoge udgange, 16 digitale indgange og 16 digitale udgange, samplingshastighed op til 125 kS/s.
- 16 enkeltendede eller 8 differentielle 12-bit analoge indgangskanaler
- Maksimal samplingshastighed på 125 kS/s
- To 12-bit analoge udgangskanaler med valgbare spændingsområder
- Softwareprogrammerbar forstærkning fra 0,5 til 1000 på PGH-varianten
- 16 digitale indgange og 16 digitale udgange
- Software-, pacer-, eksterne og hændelsestriggertilstande
3.169,02 kr. pr. stk.
| 1-9 stk. | 3.169,02 kr. | |
|---|---|---|
| 10-30 stk. | 3.079,33 kr. | −3 % |
| 31+ stk. | 3.012,06 kr. | −5 % |
Produktinformation "A-823PGH/S ISA-bus 125 kS/s 16-kan. 12-bit multifunktions-DAQ-kort"
A-823PGH/S er et PC/AT-kompatibelt dataopsamlingskort til ISA-bus, der kombinerer analog indgang, analog udgang og digitale I/O på ét kort. Det er velegnet til ingeniører, der skal opfange hurtige analoge signaler og styre eller overvåge digitale linjer fra ét enkelt slot.
De analoge indgange kan konfigureres som 16 enkeltendede eller 8 differentielle kanaler med 12-bit opløsning og en maksimal samplingshastighed på 125 kS/s. PGH-varianten tilbyder softwareprogrammerbare forstærkninger på 0,5, 1, 5, 10, 50, 100, 500 og 1000. To 12-bit analoge udgangskanaler understøtter flere spændingsområder, herunder unipolære og bipolære indstillinger med mulighed for ekstern reference.
Opsamlingen kan startes via software, pacer, eksterne triggere eller hændelsestriggere, og data kan overføres ved polling, interrupt eller DMA. Kortet har desuden 16 DI- og 16 DO-kanaler med et 37-polet D-Sub-stik til feltforkabling.
Anvendelser
- Signalanalyse
- Industriel automation
- Laboratorieautomation
- Sensorinterface
- FFT- og frekvensanalyse
- Transientanalyse
- Produktionstest
- Procesregulering
| Product type: | DAQ board |
|---|---|
| Interface: | ISA bus |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Analog inputs: | 16 |
| Analog outputs: | 2 |
| Ports: | 37-pin D-Sub |
