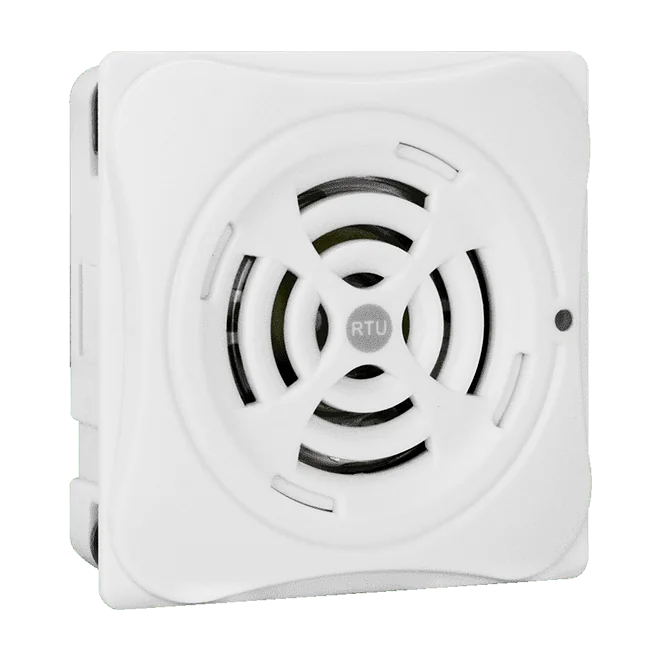

ALM-04-MRTU MP3-alarmmodul, RS-485 Modbus RTU, 4-kan. DI, 1-kan. relæ
MP3-alarmmodul med RS-485 Modbus RTU-grænseflade, fire isolerede digitale indgange, relæudgang og audio line out til SCADA- og HMI-alarmsystemer.
- RS-485-grænseflade med Modbus RTU-protokol til SCADA- og HMI-integration
- Fire galvanisk isolerede digitale indgange med tør kontakt (3750 VDC isolation) og 8 alarmtilstande
- Én Form A-relæudgang, nominel DC 50 V/100 mA
- MP3-afspilning med ekstern line out og op til 64 lydfiler
- Lyd og konfiguration gemt på micro SD (T-Flash), med PC-editorværktøj til filoverførsel
- Bredt +9 VDC til +28 VDC strømindgang med beskyttelse mod omvendt polaritet
1.143,54 kr. pr. stk.
| 1-9 stk. | 1.143,54 kr. | |
|---|---|---|
| 10-30 stk. | 1.113,64 kr. | −3 % |
| 31+ stk. | 1.091,22 kr. | −5 % |
Produktinformation "ALM-04-MRTU MP3-alarmmodul, RS-485 Modbus RTU, 4-kan. DI, 1-kan. relæ"
ALM-04-MRTU CR er et MP3-alarmmodul, der bringer hørbar og relæbaseret alarmsignalering ind i RS-485-overvågnings- og styrenetværk. Modulet kommunikerer via Modbus RTU, så det kan pollers eller styres fra SCADA-software og HMI-paneler, der allerede bruger denne protokol.
Fire galvanisk isolerede digitale indgange med tør kontakt, hver med op til 8 alarmtilstande, registrerer hændelser i anlægget. Et enkelt Form A-relæudgang kan styre en ekstern enhed, mens audio line out forsyner en ekstern forstærker eller sirene. Op til 64 MP3-filer gemmes på et micro SD-kort, som også indeholder modulets konfiguration.
Typiske anvendelser er bygnings- og fabriksautomation, sikkerheds- og besøgsopkaldssystemer samt brandalarmanlæg. Modulet monteres på panel, væg eller DIN-skinne og accepterer en forsyning på 9 til 28 VDC med beskyttelse mod omvendt polaritet.
Anvendelser
- Bygningsautomation
- Sikkerhedsautomation
- Maskinautomation
- Fabriksautomation
- Testudstyr
- Gæste-/besøgsklokke
- Brandalarmsystem
| Product type: | Alert module |
|---|---|
| Interface: | RS-485 |
| Protocol: | Modbus RTU |
| Digital inputs: | 4 |
| Relay outputs: | 1 |
| Ports: | 1 |
| Isolation: | 3750 VDC |
| Power input: | +9 VDC ~ +28 VDC |
| Operating temperature: | -20 ~ +75 °C |
| Mounting: | Panel / Wall / DIN-rail |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| LED-indikatorer | |
| Status | 1 x Systemstatus 1 x Alarmstatus |
| Digital indgang/tæller | |
| Kanaler | 4 |
| Type | Tør kontakt |
| ON-spændingsniveau | Tæt på GND |
| OFF-spændingsniveau | Åben |
| Isolation | 3750 VDC |
| Relæudgang | |
| Kanaler | 1 |
| Type | Form A |
| Kontaktbelastning | DC 50 V/100 mA |
| Lyd | |
| Samplingfrekvens | Hastighed: 24/44,1 (foretrukken) / 48 kHz |
| Linjeudgangsimpedans | 1 KΩ |
| Lydudgang | 3 W (maks.) |
| Lydens opstartstid | < 150 ms |
| Bithastighed | 32 64 96 128 (prefer) 160 192 kbit/s |
| Lydfilformat | MPEG1-Audio Layer Ⅲ (MP3) |
| Antal filer | 64 (maks.) |
| Lydstyrkeregulering | Digital lydstyrkeregulering |
| Lydtryksniveau | 99 dB @ 1 KHz/1 meter |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 300 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) N, 8, 1 |
| Protokol | Modbus/RTU |
| Opbevaring | |
| Filoverførsel | PC-editorværktøj, kopiér til Micro SD |
| Filsystem | Fat16/32 |
| Type | Micro SD (T-Flash) op til 32 GB, bundtet 4 GB |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +9 VDC ~ +28 VDC |
| Forbrug | 0,48 W standby |
| Mekanisk | |
| Mål (mm) | 72 x 72 x 22 (W x L x H) |
| Installation | Panelmontering Vægmontering DIN-skinne |
| Miljø | |
| Driftstemperatur | -20 ~ +75°C |
| Opbevaringstemperatur | -30 ~ +80°C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
