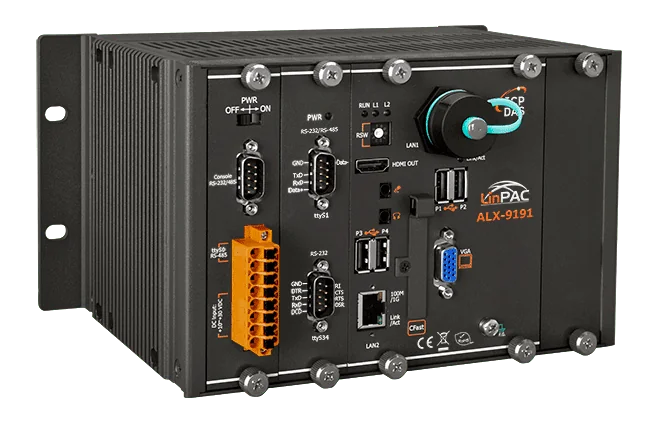

ALX-9191 1-Slot Linux PAC med E3950 CPU, 8 GB RAM, Dual Ethernet
ALX-9191 CR er en Linux-baseret metal-PAC med ét slot og en Intel Atom E3950 CPU, der samler computing, I/O og operatørgrænseflade i én enhed til integreret HMI, dataopsamling og styring.
- Ubuntu 20.04 med Linux-kerne 5.4 på en Intel Atom E3950 CPU (1,6 ~ 2,0 GHz, 4C4T)
- 8 GB DDR4 SDRAM og 64 GB SSD samt et CFast-kortslot
- Hård realtidsfunktionalitet og indbygget realtidsur
- To 10/100/1000M Ethernet-porte og fire RS-232/RS-485 seriel porte (3000 VDC isoleret)
- VGA- og HDMI-skærmudgang med USB 2.0- og USB 3.0-porte
- Redundant strømindgang (+19 ~ 30 VDC, 2 kV isoleret) med alarmrelæudgang
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Ikke længere tilgængelig
Produktinformation "ALX-9191 1-Slot Linux PAC med E3950 CPU, 8 GB RAM, Dual Ethernet"
ALX-9191 CR er en Linux-PAC med ét slot, der kører Ubuntu 20.04 med Linux-kerne 5.4 på en Intel Atom E3950-processor, med 8 GB DDR4 SDRAM og en 64 GB SSD. Den understøtter hård realtidsfunktionalitet og har en indbygget realtidsur, så den egner sig til styringsopgaver, der kræver deterministisk timing sammen med lokal visning og operatørinput.
Enheden har VGA- og HDMI-udgange, to 10/100/1000M Ethernet-porte, fire seriel porte (RS-232/RS-485) med 3000 VDC isolation samt USB 2.0- og 3.0-porte. Lokale I/O tilføjes via én e-Bus og én seriel/parallel bus, og den understøtter I-9K-, I-97K- og e-9K-serierne. Programmer kan gemmes på et CFast-kort eller en USB-massehukommelse, og LinPAC SDK'et gør det muligt at udvikle I/O-applikationer i GNU C.
- Hård realtidsfunktionalitet med indbygget realtidsur
- Dobbelt watchdog-timer og redundant strømindgang med relæalarmudgang
Anvendelser
- Integreret HMI, dataopsamling og styring i én PAC
- Lokal og fjernbetjent I/O-udvidelse til maskin- og processtyring
| Product type: | PAC |
|---|---|
| Interface: | Ethernet, HDMI, RS-232/RS-485, USB, VGA |
| Ports: | 2 |
| Isolation: | 2 kV (power), 3000 VDC (serial) |
| Power input: | +19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metal |
Specifikationer
| Software | |
|---|---|
| OS | Ubuntu 20.04 med Linux-kerne 5.4 |
| Service | SFTP-server, webserver, SSH |
| SDK | Standard LinPAC SDK til Linux med GNU C-sprog |
| Hovedenhed | |
| CPU | Intel Atom® processor Apollo Lake E3950, 1,6 ~ 2,0 GHz, 64-bit, 4C4T |
| 64-bit hardware-serienummer | Ja |
| Systemhukommelse | 8 GB DDR4 SDRAM |
| Opbevaring | 1 x 64 GB SSD (SATAIII) 1 x CFast kortplads |
| Ikke-flygtig hukommelse | 128 KB MRAM 16 KB EEPROM |
| Realtidsur | Angiver sekunder, minutter, timer, datoer, ugedag, måned, år |
| Watchdog-timer | Dobbelt watchdog-timer |
| Display | |
| Signal | 1xVGA, 1xHDMI |
| Opløsning | VGA 1920 x 1200 @ 60 Hz HDMI 4096 x 2160 @ 30P |
| LED-indikatorer | |
| Status | 1 x System 2 x Power 2 x Programmerbar |
| I/O-udvidelse | |
| I/O-type | I-9K, I-97K, e-9K-serien |
| Slots | 1 x seriel/parallel bus 1 x e-Bus |
| HMI | |
| Summer | Ja |
| Drejeomskifter | 1 x 10-position (0 ~ 9) |
| Strømafbryder | Ja |
| Lyd | |
| Stik | Mikrofonindgang og hovedtelefonudgang |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100/1000 Base-TX (Intel® Ethernet Controller I210IT) |
| COM-porte | |
| Porte | 1 x RS-232 (3000 VDC galvanisk isoleret) 1 x RS-485 (3000 VDC galvanisk isoleret) 2 x RS-232/RS-485 (3000 VDC galvanisk isoleret) |
| USB | |
| Porte | 2 x USB 2.0 2 x USB 3.0 |
| Strøm | |
| Indgangsområde | +19 ~ 30 VDC (2 kV isoleret) |
| Redundante strømindgange | Ja, med ét strømrelæ (1 A @ 24 VDC) til alarm |
| Forbrug | 19 W |
| Mekanisk | |
| Mål (mm) | 239 x 164 x 133 (W x L x H) |
| Installation | DIN-skinne, vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +60 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90 % RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
