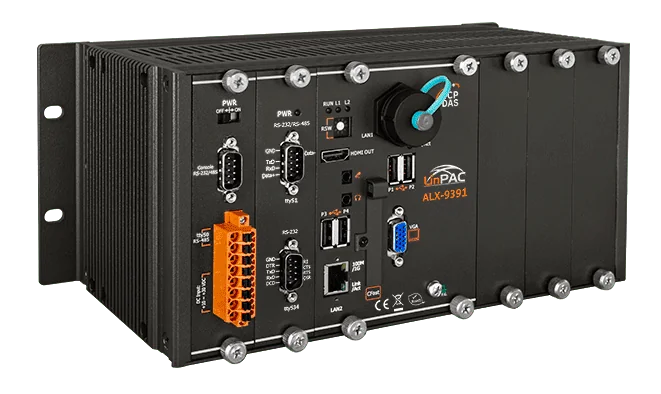

ALX-9391 3-Slot Linux PAC med Intel E3950 CPU, dobbelt GbE og 4 serielle porte
Metalhuset Linux-PAC med Intel Atom E3950, 8 GB DDR4 og 3 I/O-udvidelsesslots, der samler computing, I/O og operatørgrænseflade i én enhed til HMI, dataopsamling og styring.
- Ubuntu 20.04 med Linux-kerne 5.4 på en Intel Atom E3950-processor (1,6 ~ 2,0 GHz, 4C4T)
- 8 GB DDR4 SDRAM og 64 GB SSD med CFast-kortslot til programlagring
- Tre I/O-udvidelsesslots til I-9K-, I-97K- og e-9K-serienes moduler
- To 10/100/1000 Base-TX Ethernet-porte og fire serielle porte (RS-232/RS-485, 3000 VDC galvanisk adskilt)
- VGA- og HDMI-skærmudgange med 10-positions drejekontakt, summer og programmerbare LED'er
- Redundant strømindgang (+19 ~ 30 VDC, 2 kV galvanisk adskilt) med alarmrelæudgang
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Ikke længere tilgængelig
Produktinformation "ALX-9391 3-Slot Linux PAC med Intel E3950 CPU, dobbelt GbE og 4 serielle porte"
Den ALX-9391 er en Linux-baseret programmerbar automationsstyring, der samler computing, I/O og operatørgrænseflade i én metalenhed. Den passer til maskin- og panelbyggere, som ønsker HMI, dataopsamling og styring håndteret af én enhed, og den kører Ubuntu 20.04 på en 64-bit Intel Atom E3950-processor med 8 GB DDR4-hukommelse og en 64 GB SSD.
Tre udvidelsesslots accepterer lokale I/O fra I-9K-, I-97K- og e-9K-serierne. Fjern-I/O kan tilføjes via Ethernet I/O-moduler og RS-485 I/O-moduler. Applikationsprogrammer kan skrives i GNU C ved hjælp af den standard LinPAC SDK og kan gemmes på et CFast-kort eller et USB-massefalde.
Forbindelsesmulighederne omfatter to RJ-45 Gigabit Ethernet-porte, fire serielle porte (RS-232/RS-485, 3000 VDC galvanisk adskilt), VGA- og HDMI-skærmudgange samt fire USB-porte. Enheden har en redundant strømindgang med relæudgang til alarm, et indbygget realtidsur og dobbelte watchdog-timere.
Anvendelser
- Integreret HMI, dataopsamling og styring i én PAC
- Lokal og fjern I/O-udvidelse til maskin- og panelstyring
- Linux-baserede industrielle styringsapplikationer programmeret i GNU C
| Product type: | PAC |
|---|---|
| Interface: | Ethernet, HDMI, RS-232/RS-485, USB, VGA |
| Ports: | 2 Ethernet, 4 serial, 4 USB |
| Isolation: | 3000 VDC (COM ports) |
| Power input: | 19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metal |
Specifikationer
| Software | |
|---|---|
| OS | Ubuntu 20.04 med Linux-kerne 5.4 |
| Service | SFTP-server, webserver, SSH |
| SDK | Standard LinPAC SDK til Linux med GNU C-sprog |
| Hovedenhed | |
| CPU | Intel Atom® processor Apollo Lake E3950, 1,6 ~ 2,0 GHz, 64-bit, 4C4T |
| 64-bit hardware-serienummer | Ja |
| Systemhukommelse | 8 GB DDR4 SDRAM |
| Opbevaring | 1 x 64 GB SSD (SATAIII) 1 x CFast kortplads |
| Ikke-flygtig hukommelse | 128 KB MRAM 16 KB EEPROM |
| Realtidsur | Angiver sekunder, minutter, timer, datoer, ugedag, måned, år |
| Watchdog-timer | Dobbelt watchdog-timer |
| Display | |
| Signal | 1xVGA, 1xHDMI |
| Opløsning | VGA 1920 x 1200 @ 60 Hz HDMI 4096 x 2160 @ 30P |
| LED-indikatorer | |
| Status | 1 x System 2 x Power 2 x Programmerbar |
| I/O-udvidelse | |
| I/O-type | I-9K, I-97K, e-9K-serien |
| Slots | 3 x seriel/parallel bus 3 x e-Bus |
| HMI | |
| Summer | Ja |
| Drejeomskifter | 1 x 10-position (0 ~ 9) |
| Strømafbryder | Ja |
| Lyd | |
| Stik | Mikrofonindgang og hovedtelefonudgang |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100/1000 Base-TX (Intel® Ethernet Controller I210IT) |
| COM-porte | |
| Porte | 1 x RS-232 (3000 VDC galvanisk isoleret) 1 x RS-485 (3000 VDC galvanisk isoleret) 2 x RS-232/RS-485 (3000 VDC galvanisk isoleret) |
| USB | |
| Porte | 2 x USB 2.0 2 x USB 3.0 |
| Strøm | |
| Indgangsområde | +19 ~ 30 VDC (2 kV isoleret) |
| Redundante strømindgange | Ja, med ét strømrelæ (1 A @ 24 VDC) til alarm |
| Forbrug | 19 W |
| Mekanisk | |
| Mål (mm) | 239 x 164 x 133 (W x L x H) |
| Installation | DIN-skinne, vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +60 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90 % RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
