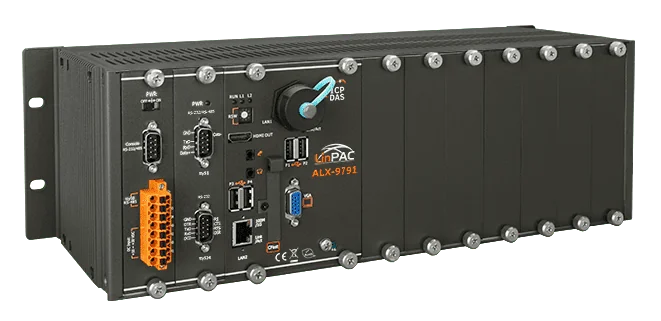

ALX-9791 Linux PAC, 7-slot metalcontroller med Intel E3950 CPU
Ubuntu 20.04 Linux-baseret metal-PAC med syv udvidelsesslots, Intel Atom E3950-processor, dobbelt Gigabit Ethernet og redundant strømindgang, til kombineret HMI, dataopsamling og styring.
- Ubuntu 20.04 med Linux-kernel 5.4 på en Intel Atom E3950-processor (1,6 ~ 2,0 GHz, 4C4T)
- 7 I/O-udvidelsesslots til e-9K-, I-9K- og I-97K-serie moduler samt 3 e-Bus-slots
- 8 GB DDR4 SDRAM og 64 GB SSD med CFast-kortslot til yderligere lagerplads
- Hård realtidskapabilitet med dobbelt watchdog-timer og indbygget realtidsur
- 2 x 10/100/1000 Mbps Ethernet-porte og 4 isolerede seriel porte (RS-232/RS-485, 3000 VDC isolation)
- VGA- og HDMI-skærmudgang med summer, drejekontakt og programmerbare LED'er
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Ikke længere tilgængelig
Produktinformation "ALX-9791 Linux PAC, 7-slot metalcontroller med Intel E3950 CPU"
ALX-9791 CR er en Linux-baseret programmerbar automationscontroller, der samler computing, I/O og operatørdisplay i ét metalhus. Den egner sig til projekter, hvor lokal HMI, dataopsamling og styring skal køre på samme enhed i stedet for på separate enheder.
Enheden kører Ubuntu 20.04 med Linux-kernel 5.4 på en Intel Atom E3950-processor med 8 GB DDR4 SDRAM og en 64 GB SSD. Syv slots accepterer I/O-moduler fra e-9K-, I-9K- og I-97K-serierne, og LinPAC SDK'et understøtter udvikling af I/O-applikationer i GNU C. Programmer kan også gemmes på et CFast-kort eller et USB-masselagerenhed.
Tilslutningsmulighederne omfatter to RJ-45 10/100/1000 Mbps Ethernet-porte, VGA- og HDMI-udgange, fire seriel porte med RS-232/RS-485-valg samt USB 2.0- og 3.0-porte. Bestillingsbeskrivelsen angiver RoHS-betegnelsen.
Anvendelser
- Integreret HMI, dataopsamling og styring i en enkelt PAC
- Lokal og fjernstyret I/O-styring med e-9K-, I-9K- og I-97K-moduler samt Ethernet- eller RS-485-I/O-udvidelser
| Product type: | Linux PAC |
|---|---|
| Interface: | Ethernet, HDMI, RS-232/485, USB, VGA |
| Ports: | 2 Ethernet, 4 serial, 4 USB |
| Isolation: | 3000 VDC (COM), 2 kV (power) |
| Power input: | +19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metal |
Specifikationer
| Software | |
|---|---|
| OS | Ubuntu 20.04 med Linux-kerne 5.4 |
| Service | SFTP-server, webserver, SSH |
| SDK | Standard LinPAC SDK til Linux med GNU C-sprog |
| Hovedenhed | |
| CPU | Intel Atom® processor Apollo Lake E3950, 1,6 ~ 2,0 GHz, 64-bit, 4C4T |
| 64-bit hardware-serienummer | Ja |
| Systemhukommelse | 8 GB DDR4 SDRAM |
| Opbevaring | 1 x 64 GB SSD (SATAIII) 1 x CFast kortplads |
| Ikke-flygtig hukommelse | 128 KB MRAM 16 KB EEPROM |
| Realtidsur | Angiver sekunder, minutter, timer, datoer, ugedag, måned, år |
| Watchdog-timer | Dobbelt watchdog-timer |
| Display | |
| Signal | 1xVGA, 1xHDMI |
| Opløsning | VGA 1920 x 1200 @ 60 Hz HDMI 4096 x 2160 @ 30P |
| LED-indikatorer | |
| Status | 1 x System 2 x Power 2 x Programmerbar |
| I/O-udvidelse | |
| I/O-type | I-9K, I-97K, e-9K-serien |
| Slots | 7 x seriel/parallel bus 3 x e-Bus |
| HMI | |
| Summer | Ja |
| Drejeomskifter | 1 x 10-position (0 ~ 9) |
| Strømafbryder | Ja |
| Lyd | |
| Stik | Mikrofonindgang og hovedtelefonudgang |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100/1000 Base-TX (Intel® Ethernet Controller I210IT) |
| COM-porte | |
| Porte | 1 x RS-232 (3000 VDC galvanisk isoleret) 1 x RS-485 (3000 VDC galvanisk isoleret) 2 x RS-232/RS-485 (3000 VDC galvanisk isoleret) |
| USB | |
| Porte | 2 x USB 2.0 2 x USB 3.0 |
| Strøm | |
| Indgangsområde | +19 ~ 30 VDC (2 kV isoleret) |
| Redundante strømindgange | Ja, med ét strømrelæ (1 A @ 24 VDC) til alarm |
| Forbrug | 19 W |
| Mekanisk | |
| Mål (mm) | 239 x 164 x 133 (W x L x H) |
| Installation | DIN-skinne, vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +60 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90 % RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
