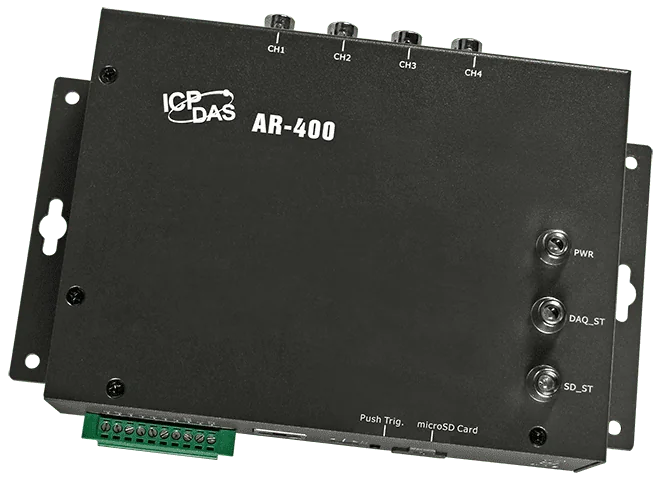

AR-400 Accelerometer Data Logger, 4-kanals IEPE-indgang
AR-400 logger vibrationsdata fra op til fire IEPE-accelerometre med op til 125 kHz pr. kanal og gemmer resultaterne på et micro SD-kort til offline-analyse.
- Fire samtidige 16-bit ADC-indgange med et spændingsområde på ±10 V og 3 mA IEPE-excitationsstrøm
- Understøtter 2 eller 4 IEPE-indgange med samplingshastigheder på 5, 10, 20, 50, 100 og 125 kHz
- Fleksibel udløsning: trykknap, tidsplan, analog grænseværdi, digital indgang og fjernudløsning via hjælpeprogram
- Data gemmes på 4 til 32 GB micro SDHC-flashhukommelse, med en maksimal optagetid på 30 min. ved 5 kHz
- Én Form A-strømrelæudgang (5A@250 VAC, 5A@30 VDC) og én digital indgang (tør eller våd kontakt)
- 1 x RJ-45 10/100Base-T(X) Ethernet-port
5.119,42 kr. pr. stk.
| 1-9 stk. | 5.119,42 kr. | |
|---|---|---|
| 10-30 stk. | 4.962,47 kr. | −3 % |
| 31+ stk. | 4.865,31 kr. | −5 % |
Produktinformation "AR-400 Accelerometer Data Logger, 4-kanals IEPE-indgang"
Den AR-400 er et modul til dynamisk signalopsamling til vibrationsovervågning og -analyse. Det samplede fire kanaler samtidigt med 16-bit opløsning og leverer en indbygget excitationsstrøm på 3 mA til IEPE-accelerometre, så kompatible sensorer kan tilsluttes direkte uden ekstern forsyning.
De opsamlede data skrives til et micro SDHC-kort (4 til 32 GB), hvilket muliggør offline-analyse efter optagelsen. Optagelsen kan startes med trykknap, tidsplan, analog grænseværdi, digital indgang eller fjernudløsning fra hjælpeprogrammet installeret på en værts-pc, som også håndterer indstillinger for samplingshastighed og samplingsplan.
- Egnet til tilstandsovervågningsopsætninger, hvor vibrationsdata skal opsamles på bestemte tidspunkter eller ved bestemte hændelser.
- Inkluderer en relæudgang (Form A, 5A@250 VAC) og en digital indgang til brug i udløser- eller styrelogik.
Anvendelsesområder
- Vibrationsovervågning og -analyse
- Industriel automation
- Fabriksautomation
- Procesautomation
| Product type: | Accelerometer data logger |
|---|---|
| Interface: | Ethernet |
| Digital inputs: | 1 |
| Relay outputs: | 1 |
| Analog inputs: | 4 |
| Ports: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | Wall, DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x PWR 1 x DAQ 1 x SD |
| Analogindgang | |
| Kanaler | 4 (simultaneous sampling) |
| Type | IEPE |
| Område | Spænding: ±10 V Strøm: 3 mA |
| Opløsning | 16 bit |
| Samplingshastighed | 5, 10, 20, 50, 100, 125 (kHz) |
| Udløsertilstand | Udløsning med trykknap, tidsstyret udløsning, tærskeludløsning, udløsning via digital indgang, fjernudløsning via hjælpeprogram |
| Digital indgang | |
| Kanaler | 1, tør kontakt: Source / våd kontakt: Sink eller Source |
| ON-spændingsniveau | Tør: Lukket til GND Våd: +10 VDC til +50 VDC |
| OFF-spændingsniveau | Tør: Åben Våd: +4 VDC maks |
| Relæudgang | |
| Kanaler | Form A x 1 |
| Type | Effektrelæ |
| Kontaktbelastning | 5A @ 250 VAC (47 ~ 63 Hz) 5A @ 30 VDC |
| Driftstid | 10 ms |
| Frigivelsestid | 5 ms |
| Elektrisk holdbarhed | 100.000 gange min. |
| Mekanisk levetid | 20.000.000 gange min. |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100Base-T(X) |
| Strøm | |
| Forbrug | 4.3 W |
| Mekanisk | |
| Mål (mm) | 197 x 139 x 57 (W x L x H) |
| Installation | Vægmontering, skinnetype |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ 80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
