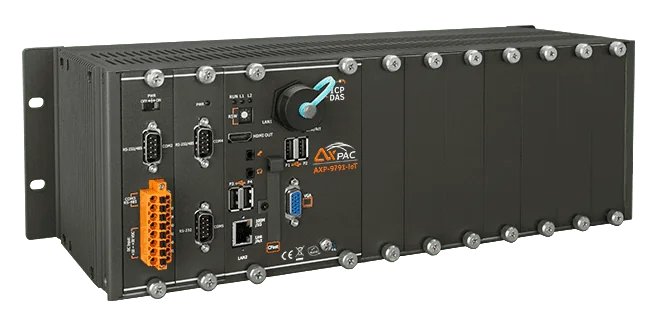

AXP-9791-IoT 7-slot Windows 10 IoT PAC med Intel Atom E3950 CPU
Windows 10 IoT PAC, der kombinerer computing, en 7-slot I/O-bagplan og operatørgrænseflade i én metalenhed, med Intel Atom E3950-CPU, 8 GB DDR4 og en 128 GB SSD.
- Windows 10 IoT Enterprise LTSC (64-bit) med understøttelse af Universal Windows-apps og traditionelle Windows-programmer
- Intel Atom E3950-processor (1,6 ~ 2,0 GHz, 4C4T) med 8 GB DDR4 SDRAM
- 7 I/O-udvidelsesslots til I-9K-, I-97K- og e-9K-seriens moduler
- 128 GB SSD (SATAIII) plus en CFast-kortplads
- To 10/100/1000 Mbps Ethernet-porte og VGA/HDMI-skærmudgange
- Seriel porte: 1 x RS-232, 1 x RS-485 og 2 x RS-232/RS-485, alle 3000 VDC isoleret
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Ikke længere tilgængelig
Produktinformation "AXP-9791-IoT 7-slot Windows 10 IoT PAC med Intel Atom E3950 CPU"
AXP-9791-IoT er en Windows-baseret PAC, der samler computing, styrings-I/O og en operatørgrænseflade i én metalenhed med 7 slots. Den kører Windows 10 IoT Enterprise LTSC (64-bit) på en Intel Atom E3950-processor, så HMI, dataopsamling og styring kan integreres i én enhed.
Lokal I/O benytter I-9K-, I-97K- og e-9K-seriens moduler i udvidelsesslots, mens fjernudvidelse er mulig med Ethernet- og RS-485-I/O-moduler. Forbindelsesmulighederne omfatter to 10/100/1000 Mbps Ethernet-porte, VGA- og HDMI-skærmudgange, USB, RS-232 og RS-485. Universal Windows-apps og traditionelle Windows-programmer kan køre side om side.
Enheden er blæserløs med en kølelegeme til CPU'en, har redundante strømindgange med alarmrelæ og er specificeret til en driftstemperatur på -25 ~ +60 °C. Bestillingskoden AXP-9791-IoT CR er angivet som RoHS.
Anvendelser
- Integration af HMI og operatørgrænseflade
- Dataopsamling
- Styring og automation med lokal og fjern I/O
| Product type: | PAC |
|---|---|
| Interface: | Ethernet, HDMI, RS-232, RS-485, USB, VGA |
| Ports: | 2 x Ethernet |
| Isolation: | 3000 VDC (COM ports) |
| Power input: | +19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metal |
Specifikationer
| Software | |
|---|---|
| OS | Windows 10 IoT Enterprise LTSC (64-bit) |
| Service | IE11, FTP-server, IIS 7.0, ASP (Java Script, VB Script) |
| Frameworkunderstøttelse | .NET Framework 3.5 ~ 4.8 |
| Flersproget understøttelse | Engelsk, tysk, fransk, spansk, portugisisk, russisk, italiensk, koreansk, japansk, forenklet kinesisk, traditionelt kinesisk |
| SDK | Dll til VC, Dll til Visual Studio.Net |
| Hovedenhed | |
| CPU | Intel Atom® processor Apollo Lake E3950, 1,6 ~ 2,0 GHz, 64-bit, 4C4T |
| 64-bit hardware-serienummer | Ja |
| Systemhukommelse | 8 GB DDR4 SDRAM |
| Opbevaring | 1 x 128 GB SSD (SATAIII) 1 x CFast-kortslot |
| Ikke-flygtig hukommelse | 128 KB MRAM 16 KB EEPROM |
| Realtidsur | Angiver sekunder, minutter, timer, datoer, ugedag, måned, år |
| Watchdog-timer | Dobbelt watchdog-timer |
| Display | |
| Signal | 1xVGA, 1xHDMI |
| Opløsning | VGA 1920 x 1200 @ 60 Hz HDMI 4096 x 2160 @ 30P |
| LED-indikatorer | |
| Status | 1 x System 2 x Power 2 x Programmerbar |
| I/O-udvidelse | |
| I/O-type | I-9K, I-97K, e-9K-serien |
| Slots | 7 x seriel/parallel bus 3 x e-Bus x1 |
| HMI | |
| Summer | Ja |
| Drejeomskifter | 1 x 10-position (0 ~ 9) |
| Strømafbryder | Ja |
| Lyd | |
| Stik | Mikrofonindgang og hovedtelefonudgang |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100/1000 Base-TX (Intel® Ethernet Controller I210IT) |
| COM-porte | |
| Porte | 1 x RS-232 (3000 VDC galvanisk isoleret) 1 x RS-485 (3000 VDC galvanisk isoleret) 2 x RS-232/RS-485 (3000 VDC galvanisk isoleret) |
| USB | |
| Porte | 2 x USB 2.0 2 x USB 3.0 |
| Strøm | |
| Kapacitet | 25 W forsyning til CPU og backplane, 25 W forsyning til I/O-udvidelsesslots og USB-porte, 50 W i alt |
| Indgangsområde | +19 ~ 30 VDC (2 kV isoleret) |
| Redundante strømindgange | Ja, med ét strømrelæ (1 A @ 24 VDC) til alarm |
| Forbrug | 21 W |
| Mekanisk | |
| Mål (mm) | 422 x 164 x 133 (W x L x H) |
| Installation | DIN-skinne, vægmontering |
| Kølingstype | CPU-køleplade / blæserløs |
| Miljø | |
| Driftstemperatur | -25 ~ +60 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90 % RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
