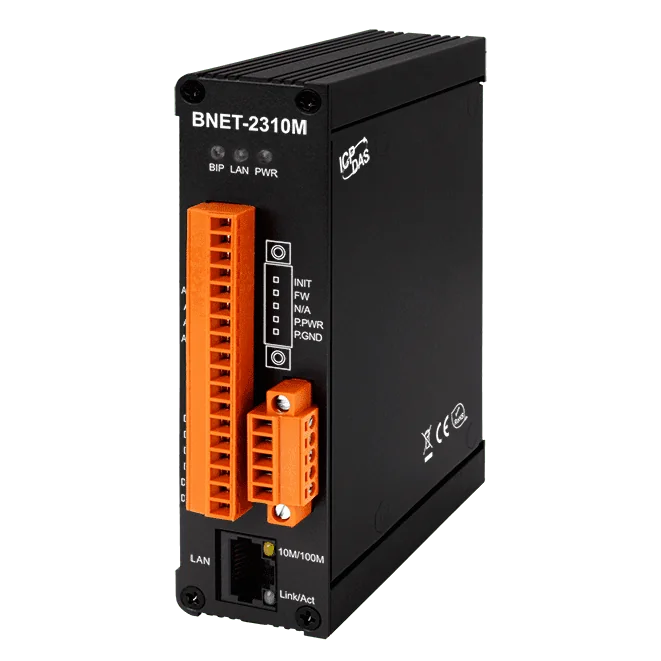

BNET-2310M BACnet/IP I/O-modul, 4-kanals AI, 2-kanals AO, 4-kanals DI, 4-kanals DO
BACnet/IP fjern-I/O-modul, der lader et BMS eller en BACnet/IP-klient læse feltsensorer og styre analoge eller digitale udgange over Ethernet. Understøtter Foreign Device-registrering hos en BBMD.
- Læs og skriv 4 AI, 2 AO, 4 BI og 4 BO-punkter via BACnet/IP
- Fungerer som BACnet/IP-server med Foreign Device-understøttelse
- Registrerer sig hos en BBMD for kommunikation på tværs af subnet
- Webbaseret konfiguration og styring, ingen ekstra software påkrævet
- Import og eksport af konfigurationsfiler til backup og udrulning
- Analoge indgange med ±1 V til ±10 V-områder og 16-bit opløsning
2.025,48 kr. pr. stk.
| 1-9 stk. | 2.025,48 kr. | |
|---|---|---|
| 10-30 stk. | 1.965,69 kr. | −3 % |
| 31+ stk. | 1.920,84 kr. | −5 % |
Produktinformation "BNET-2310M BACnet/IP I/O-modul, 4-kanals AI, 2-kanals AO, 4-kanals DI, 4-kanals DO"
The BNET-2310M CR er et fjern-I/O-modul, der bringer 4 analoge indgange, 2 analoge udgange, 4 digitale indgange og 4 digitale udgange ind på et BACnet/IP-netværk. Et BMS eller en BACnet/IP-klient kan læse feltsensorsignaler direkte over Ethernet og styre tilsluttede analoge eller digitale udgangsenheder uden en separat gateway.
Modulet fungerer som en BACnet/IP-server og understøtter også Foreign Device-funktionalitet. Det kan registrere sig hos en angivet BBMD for at modtage BACnet/IP-meddelelser videresendt på tværs af forskellige IP-subnet, hvilket passer til flerplanbygninger, bygningskomplekser, industrianlæg og større BEMS-installationer.
Konfigurationen håndteres via en indbygget webserver, så modulet kan opsættes fra en almindelig webbrowser. Konfigurationsfiler kan importeres og eksporteres til backup og gentagne udrulninger. CR-bestillingskoden er RoHS-mærket variant.
Anvendelser
- HVAC-styring og -overvågning i bygningsautomation
- Lys- og energistyring
- BMS- og BEMS-integration via BACnet/IP
- Flerplanbygninger og bygningskomplekser
- Industrianlæg med BACnet/IP-feltl/O
| Product type: | Remote I/O module |
|---|---|
| Interface: | Ethernet RJ-45 |
| Protocol: | BACnet/IP |
| Digital inputs: | 4 |
| Digital outputs: | 4 |
| Analog inputs: | 4 |
| Analog outputs: | 2 |
| Ports: | 1 |
| Power input: | +10 VDC ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Metal |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Ja |
| System | |
| Sikkerhed | ID og adgangskode |
| LED-indikatorer | |
| Status | Strøm, Ethernet- og BIP-status |
| Analogindgang | |
| Kanaler | 4 Single-ended |
| Område | ±1 V , ±2.5 V, ±5 V, ±10 V |
| Opløsning | 16-bit |
| Samplingshastighed | 10Hz (alle kanaler i alt) |
| Overspændingsbeskyttelse | +120 VDC |
| Individuel kanalkonfiguration | Ja |
| Analogudgang | |
| Kanaler | 2 |
| Område | 0 V ~ +5 V, ±5 V, 0 V ~ +10 V, ±10 V |
| Opløsning | 12-bit |
| Individuel kanalkonfiguration | Ja |
| Digital indgang | |
| Kanaler | 4 |
| Type | Tør kontakt |
| Sink/Source (NPN/PNP) | Source (PNP) |
| ON-spændingsniveau | Tæt på GND |
| OFF-spændingsniveau | Åben |
| Overspændingsbeskyttelse | +60 VDC |
| Digital udgang | |
| Kanaler | 4 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Source (PNP) |
| Lastspænding | +10 VDC ~ +40 VDC |
| Laststrøm | 650 mA/kanal |
| Overspændingsbeskyttelse | 47 VDC |
| Overbelastningsbeskyttelse | Ja |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| BACnet/IP | |
| Protokol | BACnet/IP-server |
| Objekter | 1 enhed, 4 AI, 2 AO, 4 BI, 4 BO |
| BIBBs | DS-RP-B, DS-RPM-B, DS-WP-B, DS-WPM-B, DS-COV-B, DM-DDB-B, DM-DOB-B, DM-DCC-B, DM-TS-B, DM-UTC-B, DM-RD-B |
| Strøm | |
| Indgangsområde | +10 VDC til +30 VDC |
| Forbrug | 3,6 W (0,15 A @ 24 VDC) |
| Mekanisk | |
| Kabinet | Metal |
| Mål (mm) | 33 x 120 x 106 (W x L x D) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +85 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
