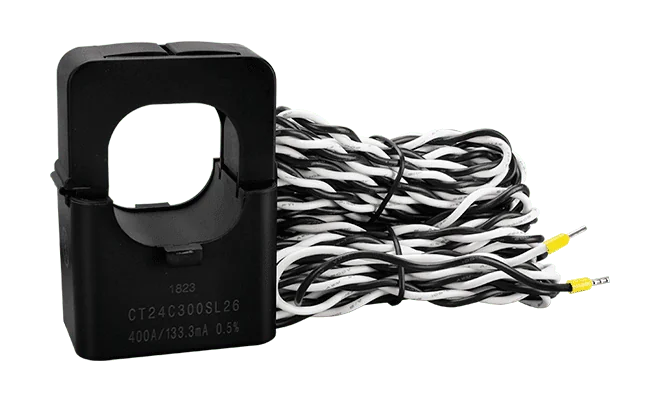

CA-SCT36I-400A-L080 Split-core strømtransformer, 400A Φ36mm, 8 m ledning
Split-core strømtransformer med 400A mærkestrøm gennem en Φ36mm åbning og en 8 m ledning, designet til elovervågning med iWSN- og iXN-serien. Monteres uden at afbryde lederen.
- Split-core design til montering på eksisterende ledere
- Φ36mm (400A) åbning med 8 m ledning
- Én kanal pr. enhed
- Nøjagtighed 0,5% (kun CT)
- Samlet nøjagtighed +-3% eller +-0,3A sammen med iWSN-1110X, iWSN-1131P, iWSN-750P og iWSN-757P
- Maksimal indgangsspænding 500VAC, 50/60Hz
754,83 kr. pr. stk.
| 1-9 stk. | 754,83 kr. | |
|---|---|---|
| 10-30 stk. | 717,47 kr. | −5 % |
| 31+ stk. | 680,10 kr. | −10 % |
Produktinformation "CA-SCT36I-400A-L080 Split-core strømtransformer, 400A Φ36mm, 8 m ledning"
CA-SCT36I-400A-L080 er en enkanals split-core strømtransformer til energistyring og elmåling. Dens Φ36mm åbning rummer ledere op til en mærkestrøm på 400A, og den delbare kerne monteres om et eksisterende kabel uden at afbryde kredsløbet.
Denne variant er specificeret til brug sammen med iWSN- og iXN-serien. Den 8 m lange ledning giver plads til at føre sensoren fra lederen frem til målenheden. Nøjagtigheden er 0,5% for CT'en alene, og kilden angiver en samlet nøjagtighed på +-3% eller +-0,3A ved brug sammen med iWSN-1110X, iWSN-1131P, iWSN-750P og iWSN-757P.
- Enkanals split-core CT til eftermontering
- 400A mærkestrøm gennem en Φ36mm åbning
- Maksimal indgangsspænding 500VAC, 50/60Hz
Anvendelser
- Energistyring
- Elmåling med enheder fra iWSN- og iXN-serien
| Produkttype: | Strømtransformer |
|---|
Specifikationer
| CT | |
|---|---|
| Split core-CT-kanaler | 1 |
| Split core-CT-type | Φ36 mm (400 A) ; 8 m kabel |
| Indgangsspænding | Maksimalt 500 VAC, 50/60 Hz |
| Nøjagtighed | 0,5 % (kun CT) ±3 % eller ±0,3 A (anvendt med iWSN-1110X, iWSN-1131P, iWSN-750P, iWSN-757P) |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Login
Lignende produkter

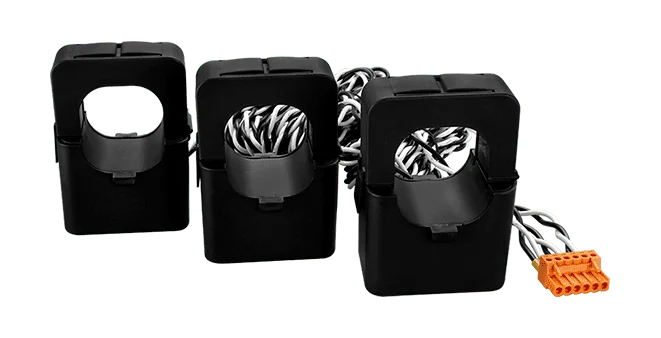

CA-SCT36P-400A-L040-3P er en split-core strømtransformer, der klemmes om en eksisterende leder uden at afbryde kredsløbet, så den kan monteres på installationer under spænding. Den indvendige diameter på 36 mm rummer større kabler og samleskinner, og måleområdet på 400 A med et forhold på 80:1 giver et 333 mV udgangssignal til elmåleren.Transformeren er beregnet til elmålerne PM-2133DP, PM-3133P og PM-4324(A)P. Den leveres som et sæt af tre CT'er med et 4 m forbindelseskabel, så én enhed dækker hver fase i et trefaset kredsløb. Den nominelle nøjagtighed for denne bestillingskode er 0,5 %, med en indgangsfrekvens på 50/60 Hz og en minimum målbar indgang på 0,3 A.Egnet til energistyrings- og effektovervågningsinstallationerSplit-core-design til eftermontering på eksisterende kablingAnvendelserEnergistyringEffektovervågning af trefasede kredsløbEftermontering af måling på eksisterende installationer
