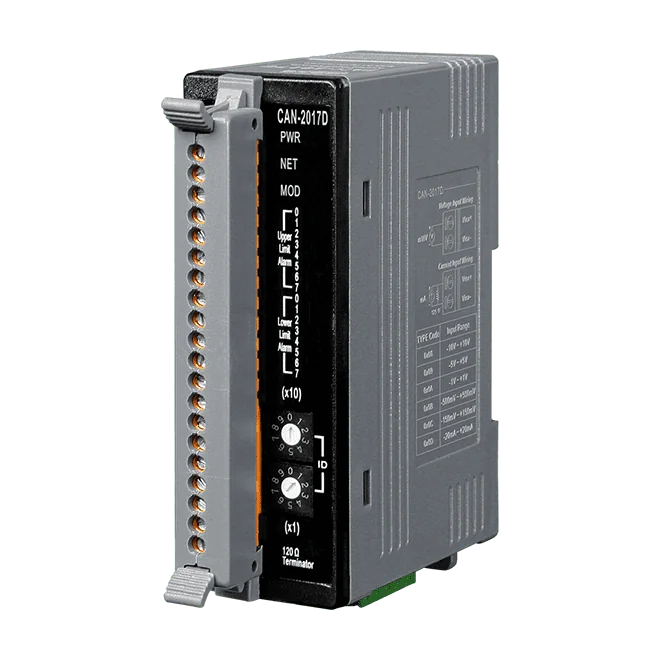

CAN-2017D DeviceNet-slavemodul til analog input, 8-kanaler differentiel
Otte-kanals differentielt analogt indgangsmodul med DeviceNet Group 2 slave-grænseflade, 16-bit opløsning og områder fra ±150 mV til ±20 mA. Understøtter polled, bit-strobe og eksplicit messaging.
- Otte differentielle analoge indgangskanaler med 16-bit opløsning og individuel kanalkonfiguration
- Indgangsområder på ±10 V, ±5 V, ±1 V, ±500 mV, ±150 mV og ±20 mA (±20 mA kræver en ekstern 125 Ω modstand)
- DeviceNet Group 2 Only Server (ikke UCMM-kompatibel) med prædefineret master/slave-forbindelsessæt
- Én forbindelse hver til eksplicit messaging, polled I/O og bit-strobe I/O
- Understøttelse af heartbeat- og shutdown-meddelelser
- EDS-fil leveret til konfiguration af DeviceNet-master-grænsefladen
2.257,03 kr. pr. stk.
| 1-9 stk. | 2.257,03 kr. | |
|---|---|---|
| 10-30 stk. | 2.189,76 kr. | −3 % |
| 31+ stk. | 2.144,92 kr. | −5 % |
Produktinformation "CAN-2017D DeviceNet-slavemodul til analog input, 8-kanaler differentiel"
Med CAN-2017D føres otte differentielle analoge indgange ind på et DeviceNet-netværk som en generel I/O-slave. Indgangsstatus kan læses, og kanalkonfigurationen kan indstilles over netværket ved hjælp af EDS-filen, der leveres til DeviceNet-masteren, så modulet kan idriftsættes uden specialfirmware.
Det fungerer som en Group 2 Only Server (ikke UCMM-kompatibel) og anvender det prædefinerede master/slave-forbindelsessæt med én forbindelse hver til eksplicit messaging, polled I/O og bit-strobe I/O. Heartbeat- og shutdown-meddelelser understøttes. Producenten angiver kommunikation med Allen-Bradley 193-DNENCAT- og 193-DNENCATR-gateways samt flere OMRON DeviceNet-mastere.
- Driftstemperatur -25 ~ +75 ℃, DIN-skinnemontering, forsyning fra +10 VDC til +30 VDC
Anvendelser
- Styring af industrielle maskiner
- Fabriksautomation
- Fjerndataopsamling
- Miljøovervågning
- Styring af emballagemaskiner
- Styring af medicinsk udstyr
- Overvågning af flymotorer
| Product type: | Analog Input Module |
|---|---|
| Interface: | DeviceNet |
| Protocol: | DeviceNet |
| Analog inputs: | 8 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 ℃ |
| Mounting: | DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Forsyning 2 x DeviceNet-status |
| Analogindgang | |
| Kanaler | 8 differentielle |
| Sensortype | ±10V, ±5V, ±1V, ±500mV, ±150mV, ±20mA, (Kræver ekstern 125 Ohm modstand) |
| Opløsning | 16-bit |
| Nøjagtighed | ±0,1 % FSR |
| Samplingshastighed | 10 samples/sek. (i alt) |
| Indgangsimpedans | >2 MΩ |
| Common Mode-undertrykkelse | 86 dB |
| Normal tilstand, forkastning | 100 dB |
| Overspændingsbeskyttelse | 240 Vrms |
| Individuel kanalkonfiguration | Ja |
| Nuldrift | ±10 μV/ °C |
| Spændingsdrift | ±25 ppm/°C |
| Intra-modul isolation | 3000 VDC |
| DeviceNet | |
| Porte | 1 |
| Understøttet forbindelse | 1 forbindelse til Explicit Messaging 1 forbindelse til Polled I/O 1 forbindelse til Bit-Strobe I/O |
| Baudrate | 125 kbps, 250 kbps, 500 kbps |
| Afslutningsmodstand | Kontakt til 120 Ω afslutningsmodstand |
| Specifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata 5 |
| Node-ID | 0 ~ 63 |
| Nedlukningsmeddelelse | Ja |
| Heartbeat-besked | Ja |
| Abonner | Kun gruppe 2-server |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 2.0 W |
| Mekanisk | |
| Mål (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Opbevaringstemperatur | -30 ~ +80 ℃ |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
