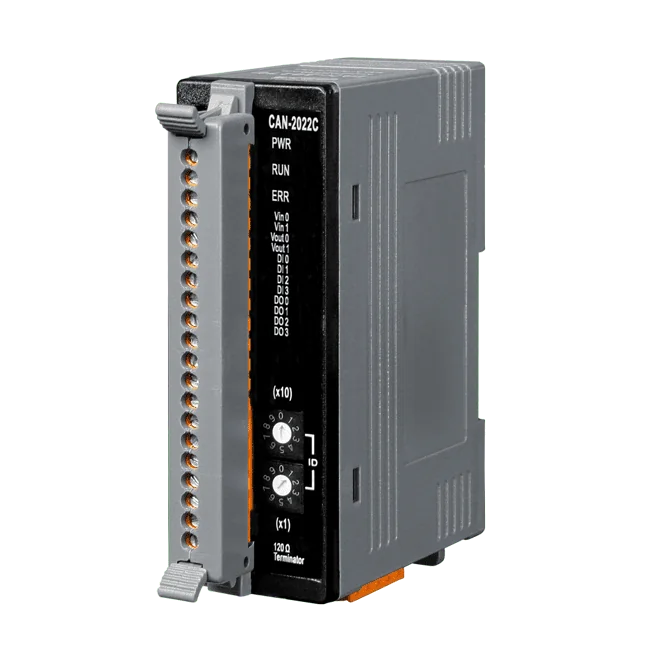

CAN-2022C CANopen I/O-modul til slave, 2-kan. isoleret AI/AO, 4-kan. DI/DO
CANopen slave fjern-I/O-modul med 2 isolerede analoge indgange, 2 analoge udgange, 4 isolerede digitale indgange og 4 isolerede digitale udgange, med understøttelse af CiA 301 v4.02 og CiA 401 v2.1.
- CANopen NMT-slave med understøttelse af CiA 301 v4.02 og CiA 401 v2.1
- Bestået validering med CiA's CANopen-konformitetstestværktøj; standard EDS-fil medfølger
- 2 differentielle analoge indgange (16-bit) og 2 analoge udgange (12-bit), med individuel kanalkonfiguration
- 4 isolerede wet-contact (sink) digitale indgange og 4 isolerede open-collector (sink) digitale udgange, maks. 700 mA pr. kanal
- Konfigurerbare power-on- og sikkerhedsværdier for analoge og digitale udgange
- ESD-beskyttelse på 4 kV kontakt pr. kanal
2.346,87 kr. pr. stk.
| 1-9 stk. | 2.346,87 kr. | |
|---|---|---|
| 10-30 stk. | 2.272,13 kr. | −3 % |
| 31+ stk. | 2.227,28 kr. | −5 % |
Produktinformation "CAN-2022C CANopen I/O-modul til slave, 2-kan. isoleret AI/AO, 4-kan. DI/DO"
Den CAN-2022C CR er et CANopen slave I/O-modul, der bringer blandede analoge og digitale signaler ind i et CAN-busnetværk. Det kombinerer to differentielle 16-bit analoge indgange, to 12-bit analoge udgange, fire isolerede digitale wet-contact-indgange og fire isolerede open-collector digitale udgange i én DIN-skinneenhed, så en enkelt node kan dække en række måle- og styreopgaver.
Ingeniører vælger typisk dette modul, når de har brug for standard CANopen-integration. Det implementerer NMT-slaverollen og følger CiA 301 v4.02 og CiA 401 v2.1, og det har bestået validering med CiA's CANopen-konformitetstestværktøj. Der leveres en standard EDS-fil, så modulet kan tilføjes til en standard CANopen-master ved at importere filen, og procesdataobjekterne understøtter hændelsesstyret, fjernanmodet, cyklisk og acyklisk SYNC-transmissionstilstand.
CR-bestillingskoden er angivet med RoHS-overensstemmelse. Modulet trækker 1,8 W fra en 10 ~ 30 VDC forsyning og er specificeret til en driftstemperatur på -25 ~ +75 °C. Den indbyggede 120 Ω terminalmodstand, valgbare baudrater fra 10 k til 1 M og node-ID'er fra 1 til 99 forenkler idriftsættelse af bussen.
Anvendelser
- Styring af industrimaskiner
- Fabriksautomation
- Styring af emballeringsmaskiner
- Fjerndataindsamling
- Miljøovervågning
- Styring af medicinsk udstyr
- Overvågning af flymotorer
| Product type: | Fieldbus I/O module |
|---|---|
| Interface: | CAN bus |
| Protocol: | CANopen |
| Digital inputs: | 4 |
| Digital outputs: | 4 |
| Analog inputs: | 2 |
| Analog outputs: | 2 |
| Isolation: | 3000 VDC / 2500 Vrms |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hardware-watchdog |
| LED-indikatorer | |
| Status | 3 LED'er til PWR, RUN og ERR |
| Analogindgang | |
| Kanaler | 2 (differentiel) |
| Sensortype | ±10V, ±5V, ±2.5V, ±1.25V, ±1V, ±500mV, ±250mV |
| Opløsning | 16-bit |
| Nøjagtighed | +/- 0,1 % af FSR |
| Samplingshastighed | 60 samples/sek. (i alt) |
| Common Mode-undertrykkelse | 86 dB Min. |
| Normal tilstand, forkastning | 100 dB |
| Individuel kanalkonfiguration | Ja |
| Nuldrift | +/- 10 μV/ °C |
| Spændingsdrift | +/-25 ppm/ °C |
| Analogudgang | |
| Kanaler | 2 |
| Type | +0V ~ +5V, +/-5V, +0 V ~ +10V,+/-10V |
| Opløsning | 12-bit |
| Nøjagtighed | +/-0,1 % af FSR |
| Spændingsudgangskapacitet | 10 V @ 20 mA |
| Strømbelastningsmodstand | 500 Ω |
| Værdi ved tænding | Ja |
| Sikker værdi | Ja |
| Digital indgang | |
| Kanaler | 4 |
| Type | Våd kontakt (Sink) |
| ON-spændingsniveau | +3,5 ~ +30 VDC |
| OFF-spændingsniveau | +1 VDC maks. |
| Indgangsimpedans | 10 KΩ, 0.66W |
| Overspændingsbeskyttelse | 70 VDC |
| Digital udgang | |
| Kanaler | 4 |
| Type | Isoleret open collector (sink) |
| Lastspænding | +3,5 ~ +50 VDC |
| Laststrøm | 700 mA/kanal maks. |
| Overspændingsbeskyttelse | 60 VDC |
| Overbelastningsbeskyttelse | Ja |
| Kortslutningsbeskyttelse | Ja |
| Værdi ved tænding | Ja, programmerbar |
| Sikker værdi | Ja, programmerbar |
| CANopen | |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Indbygget 120 Ω |
| Protokol | CiA 301 v4.02, CiA 401 v2.1 |
| Node-ID | 1 ~ 99 |
| Antal PDO'er | 10 RxPDO, 10 TxPDO |
| PDO-tilstand | Hændelsesudløst, fjernanmodet, cyklisk og acyklisk SYNC |
| Fejlkontrol | Node Guarding-protokol / Heartbeat Producer |
| NMT | Slave |
| EMCY-meddelelse | Ja |
| Strøm | |
| Forbrug | 1.8 W |
| Mekanisk | |
| Mål (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
