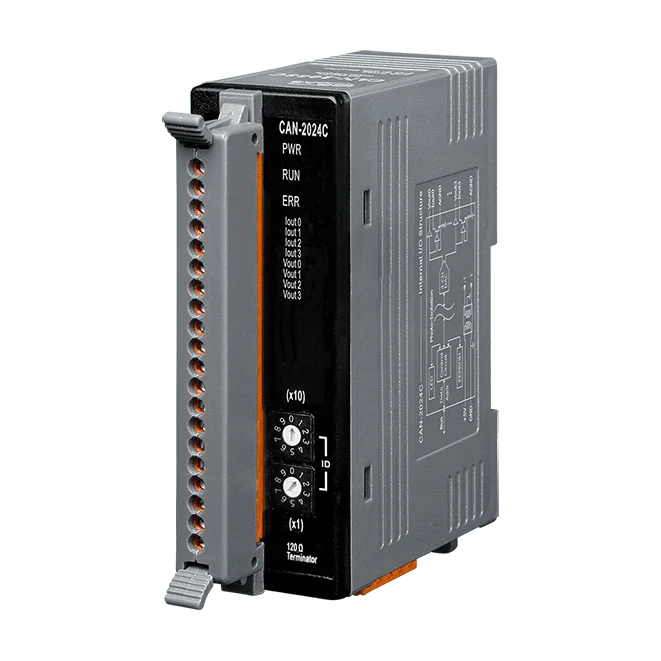

CAN-2024C CANopen-slavemodul, 4-kanals 14-bit analogudgang
CANopen-slavemodul med fire 14-bit analoge udgange, der understøtter CiA DS-301 v4.02 og DSP-401 v2.1, PDO-mapping og en standard EDS-fil til standard CANopen-mastere.
- CANopen-slavemodul med 4 analoge udgangskanaler i 14-bit opløsning
- Valgbare spændings- og strømudgangsområder, herunder 4~20 mA og 0~10 V
- Overholder CiA DS-301 v4.02 og DSP-401 v2.1, med understøttelse af PDO-mapping
- Standard EDS-fil leveres til brug sammen med standard CANopen-mastere
- Baudrater fra 10 k til 1 M, indbygget 120 Ω afslutningsmodstand og node-ID'er 1 til 99
- Hardware-watchdog, indstilling af værdi ved power-on og 4 kV kontakt-ESD-beskyttelse pr. kanal
2.638,36 kr. pr. stk.
| 1-9 stk. | 2.638,36 kr. | |
|---|---|---|
| 10-30 stk. | 2.556,14 kr. | −3 % |
| 31+ stk. | 2.503,82 kr. | −5 % |
Produktinformation "CAN-2024C CANopen-slavemodul, 4-kanals 14-bit analogudgang"
Den CAN-2024C CR er et DIN-skinnemonteret CANopen-slavemodul, der styrer fire analoge udgange med 14-bit opløsning. Det er velegnet til ingeniører, der skal styre feltaktuatorer såsom ventiler, drev og transducerindgange fra et CANopen-netværk uden at udvikle specialfirmware til feltbussen.
Hver kanal kan konfigureres til 0~5 V, ±5 V, 0~10 V, ±10 V, 0~20 mA eller 4~20 mA udgang. Nøjagtigheden for spændingsudgang er ±0,1 % af FSR, og nøjagtigheden for strømudgang er ±0,2 % af FSR. Modulet har en hardware-watchdog, indstilling af værdi ved power-on og 3000 VDC isolation mellem DC-til-DC, samt 2500 Vrms optokobler-isolation på CANopen-siden.
Modulet understøtter NMT-slavedrift, 10 RxPDO'er og 10 TxPDO'er med PDO-mapping og node-ID'er fra 1 til 99. Der leveres en standard EDS-fil, så det kan idriftsættes sammen med andre standard CANopen-mastere. Enheden kører på +10 til +30 VDC, trækker 2,5 W og fungerer ved temperaturer mellem -25 og +75 °C.
Anvendelser
- Styring af industrimaskiner
- Fabriksautomation
- Styring af emballeringsmaskiner
- Fjernbaseret dataopsamling
- Miljøovervågning
| Product type: | Fieldbus I/O module |
|---|---|
| Interface: | CANopen |
| Protocol: | CANopen |
| Analog outputs: | 4 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hardware-watchdog |
| LED-indikatorer | |
| Status | 3 LED'er til PWR, RUN og ERR |
| Analogudgang | |
| Kanaler | 4 |
| Type | 0~ 5 V, +/- 5 V, 0~ 10 V, +/- 10 V, 0 ~ 20 mA, 4 ~ 20 mA |
| Opløsning | 14-bit |
| Nøjagtighed | +/- 0,1 % af FSR for spændingsudgang ; +/- 0,2 % af FSR for strømudgang |
| Nuldrift | Spænding: +/-30μV/°C Strøm:: +/-0,2μV/°C |
| Spændingsdrift | +/-20 ppm/°C |
| Spændingsudgangskapacitet | 10V@ 5mA |
| Strømbelastningsmodstand | Ekstern +24 V: 1050 Ohm |
| Værdi ved tænding | Ja |
| Isolation | 3000 VDC |
| CANopen | |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Indbygget 120 Ω |
| Protokol | CiA 301 v4.02, CiA 401 v2.1 |
| Node-ID | 1 ~ 99 |
| Antal PDO'er | 10 RxPDO, 10 TxPDO |
| PDO-tilstand | Hændelsesudløst, fjernanmodet, cyklisk og acyklisk SYNC |
| Fejlkontrol | Node Guarding-protokol eller Heartbeat Producer |
| NMT | Slave |
| EMCY-meddelelse | Ja |
| Strøm | |
| Forbrug | 2.5 W |
| Mekanisk | |
| Mål (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
