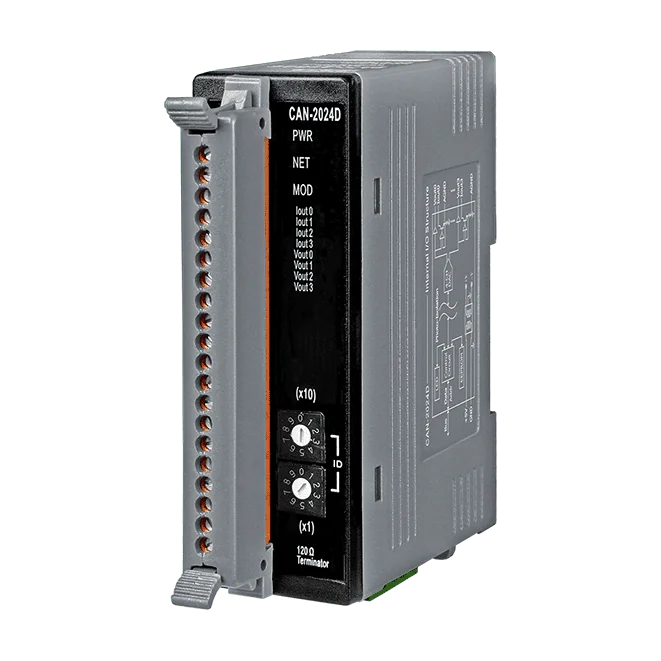

CAN-2024D DeviceNet-slavemodul, 4-kanals 14-bit analogudgang
DeviceNet-slavemodul med fire 14-bit analogudgange, valgbare til 0-5 V, ±5 V, 0-10 V, ±10 V, 0-20 mA eller 4-20 mA signaler. Konfigureres via en EDS-fil.
- Group 2 Only Server DeviceNet-slave, ikke UCMM-kompatibel
- Fire 14-bit analogudgangskanaler med seks valgbare spændings- og strømområder
- Predefined Master/Slave Connection Set: explicit messaging, polled I/O og bit-strobe I/O
- Understøtter DeviceNet heartbeat- og shutdown-meddelelser
- EDS-fil medfølger til konfiguration fra en DeviceNet-master
- Indstilling af power-on-værdi tilgængelig for hver udgang
2.638,36 kr. pr. stk.
| 1-9 stk. | 2.638,36 kr. | |
|---|---|---|
| 10-30 stk. | 2.556,14 kr. | −3 % |
| 31+ stk. | 2.503,82 kr. | −5 % |
Produktinformation "CAN-2024D DeviceNet-slavemodul, 4-kanals 14-bit analogudgang"
Den CAN-2024D er en DeviceNet generel I/O-slave, der giver fire 14-bit analogudgange på et DeviceNet-netværk. Modulet er en Group 2 Only Server (ikke UCMM-kompatibel) og understøtter Predefined Master/Slave Connection Set, hvilket gør det velegnet til netværk, hvor en DeviceNet-master poller modulet for dets udgangsværdier.
Hver kanal kan indstilles til et af seks spændings- eller strømområder, med en nøjagtighedsspecifikation på 0,1 % af FSR for spændingsudgang og 0,2 % af FSR for strømudgang. Udgangsstatus og konfiguration tilgås via DeviceNet EDS-filen, og modulet understøtter heartbeat- og shutdown-meddelelser til netværksovervågning.
Producenten angiver kommunikation med følgende mastere og gateways: Allen-Bradley 193-DNENCAT og 193-DNENCATR samt OMRON CJ1W-DRM21, CS1W-DRM21-V1, C200HW-DRM21-V1 og 3G8F7-DRM21-E. Bestillingskoden CAN-2024D CR er RoHS-kompatibel variant, monteres på DIN-skinne og arbejder med en forsyningsspænding på +10 til +30 VDC.
Anvendelser
- Fabriksautomation
- Maskinstyring
- Styring af emballagemaskiner
- Fjernstyret analogudgang på DeviceNet-netværk
| Product type: | Analog output module |
|---|---|
| Interface: | DeviceNet |
| Protocol: | DeviceNet |
| Analog outputs: | 4 |
| Ports: | 1 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 ℃ |
| Mounting: | DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Forsyning 2 x DeviceNet-status |
| Analogudgang | |
| Kanaler | 4 |
| Type | 0~ 5 V, +/- 5 V, 0~ 10 V, +/- 10 V, 0 ~ 20 mA, 4 ~ 20 mA |
| Opløsning | 14-bit |
| Nøjagtighed | +/- 0,1 % af FSR for spændingsudgang ; +/- 0,2 % af FSR for strømudgang |
| Nuldrift | Spænding: +/-30μV/°C Strøm: +/-0,2μV/°C |
| Spændingsdrift | +/-20 ppm/°C |
| Spændingsudgangskapacitet | 10V@5mA |
| Strømbelastningsmodstand | Ekstern +24 V: 1050 Ohm |
| Værdi ved tænding | Ja |
| DeviceNet | |
| Porte | 1 |
| Understøttet forbindelse | 1 forbindelse til Explicit Messaging 1 forbindelse til Polled I/O 1 forbindelse til Bit-Strobe I/O |
| Baudrate | 125 kbps, 250 kbps, 500 kbps |
| Afslutningsmodstand | Kontakt til 120 Ω afslutningsmodstand |
| Specifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Node-ID | 0 ~ 63 |
| Nedlukningsmeddelelse | Ja |
| Heartbeat-besked | Ja |
| Abonner | Kun gruppe 2-server |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 2 W |
| Mekanisk | |
| Mål (mm) | 32.3 x 99 x 77.5 ( W x L x H ) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Opbevaringstemperatur | -30 ~ +80 ℃ |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
