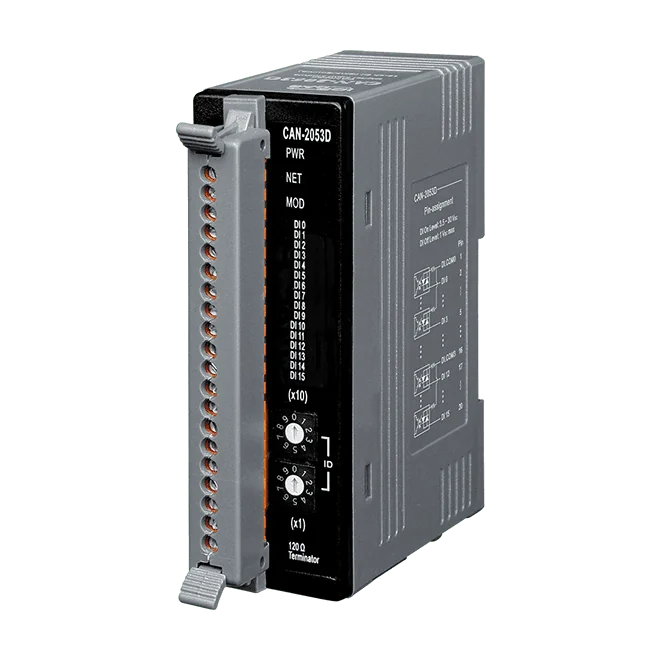

CAN-2053D DeviceNet-slavemodul, 16-kanals isoleret våd digital indgang
DeviceNet-slavemodul med 16 isolerede sink/source digitale indgange til PNP-, NPN-, TTL- og relækontaktsignaler, til DeviceNet general I/O-netværk.
- 16 isolerede sink/source digitale indgange, våd type, ON-niveau +3,5 ~ +30 VDC
- DeviceNet Group 2 Only Server (ikke UCMM-kompatibel) med foruddefineret master/slave-forbindelsessæt
- Én forbindelse hver til Explicit Messaging, Polled I/O og Bit-Strobe I/O
- Baudrater på 125 kbps, 250 kbps og 500 kbps
- EDS-fil til konfiguration fra et DeviceNet-master-interface
- Omskiftelig 120 Ω terminalmodstand på DeviceNet-porten
1.322,92 kr. pr. stk.
| 1-9 stk. | 1.322,92 kr. | |
|---|---|---|
| 10-30 stk. | 1.285,55 kr. | −3 % |
| 31+ stk. | 1.255,65 kr. | −5 % |
Produktinformation "CAN-2053D DeviceNet-slavemodul, 16-kanals isoleret våd digital indgang"
The CAN-2053D CR er et DeviceNet-slave I/O-modul, der bringer 16 isolerede digitale indgange af våd type ind i et DeviceNet-netværk. Hver indgang accepterer sink- eller source-signaler, så den kan overvåge PNP-, NPN-, TTL- og relækontaktudgange fra feltenheder uden at modulet skal ændres.
Modulet fungerer som en Group 2 Only Server, som ikke er UCMM-kompatibel, og understøtter det foruddefinerede master/slave-forbindelsessæt. Det tilbyder én forbindelse hver til Explicit Messaging, Polled I/O og Bit-Strobe I/O. Der leveres en EDS-fil til konfiguration af modulet fra et DeviceNet-master-interface.
Vælg denne model, når du har brug for en kompakt, DIN-skinnemonteret indgangsnode til kontakdetektering eller alarmovervågning på en DeviceNet-bus. Hver kanal har 4 kV kontakt-ESD-beskyttelse, og modulet kører fra +10 VDC til +30 VDC over et driftsområde på -25 ~ +75 ℃.
Anvendelser
- Alarmdetektor
- Kontakdetektering
| Product type: | Digital input module |
|---|---|
| Interface: | DeviceNet |
| Protocol: | DeviceNet |
| Digital inputs: | 16 |
| Ports: | 1 |
| Isolation: | Isolated |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 ℃ |
| Mounting: | DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Forsyning 2 x DeviceNet-status |
| Digital indgang | |
| Kanaler | 16 (sink/source) |
| Type | Våd |
| ON-spændingsniveau | +3,5 ~ +30 VDC |
| OFF-spændingsniveau | +1 VDC maks. |
| Indgangsimpedans | 3 kΩ, 0.3 W |
| DeviceNet | |
| Porte | 1 |
| Understøttet forbindelse | 1 forbindelse til Explicit Messaging 1 forbindelse til Polled I/O 1 forbindelse til Bit-Strobe I/O |
| Baudrate | 125 kbps, 250 kbps, 500 kbps |
| Afslutningsmodstand | Kontakt til 120 Ω afslutningsmodstand |
| Specifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Node-ID | 0 ~ 63 |
| Nedlukningsmeddelelse | Ja |
| Heartbeat-besked | Ja |
| Abonner | Kun gruppe 2-server |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 1.5 W |
| Mekanisk | |
| Mål (mm) | 32.3 x 99 x 77.5 ( W x L x H ) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Opbevaringstemperatur | -30 ~ +80 ℃ |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
