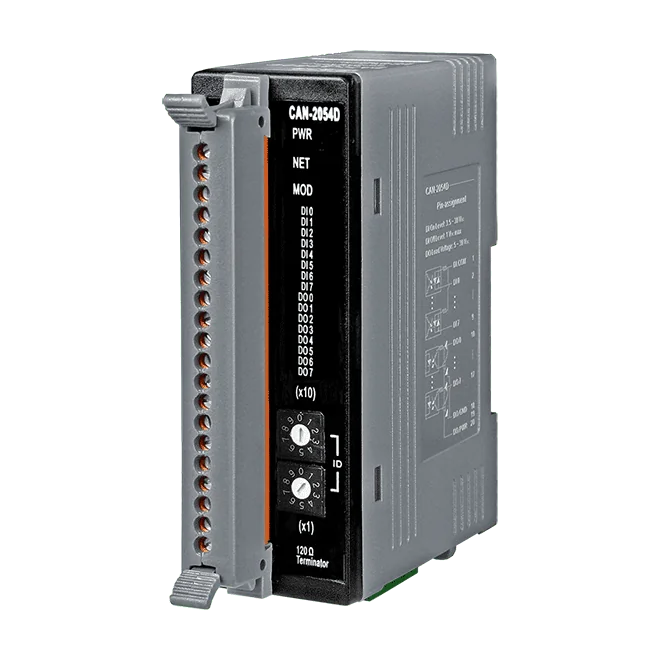

CAN-2054D DeviceNet-slavemodul, 8-kanals isoleret DI og 8-kanals isoleret DO
DeviceNet-slave I/O-modul med 8 isolerede digitale indgange (våd kontakt) og 8 isolerede open-collector-udgange af sink-typen til tilslutning af discrete I/O til en DeviceNet-master.
- DeviceNet general I/O-slave med 8 isolerede digitale indgange for våd kontakt og 8 isolerede open-collector-udgange af sink-typen
- Konfiguration og I/O-adgang via EDS-filen til DeviceNet-masterens grænseflade
- Kun Group 2-server (ikke UCMM-kompatibel) med foruddefineret master/slave-forbindelsessæt
- Én forbindelse hver til explicit messaging, polled I/O og bit-strobe I/O
- Understøtter DeviceNet heartbeat- og shutdown-meddelelser
- Udgangsbelastning på 700 mA pr. kanal med 3750 Vrms isolation internt i modulet
1.360,20 kr. pr. stk.
| 1-9 stk. | 1.360,20 kr. | |
|---|---|---|
| 10-30 stk. | 1.322,83 kr. | −3 % |
| 31+ stk. | 1.292,93 kr. | −5 % |
Produktinformation "CAN-2054D DeviceNet-slavemodul, 8-kanals isoleret DI og 8-kanals isoleret DO"
CAN-2054D er et DeviceNet-slavemodul, der giver en DeviceNet-master adgang til otte digitale indgange og otte digitale udgange via en enkelt node. Indgangs- og udgangsstatus kan læses, og modulets konfiguration kan indstilles via den medfølgende EDS-fil, så det kan tilføjes til et DeviceNet-netværk uden specialprogrammering.
Hver indgangskanal er isoleret og accepterer sink- eller source-signaler fra en våd kontakt med et ON-niveau på +3,5 ~ +30 VDC. Hver udgangskanal er en isoleret open-collector-driver af sink-typen, dimensioneret til 700 mA pr. kanal, med en lastspænding på +5 ~ +30 VDC og 3750 Vrms isolation internt i modulet. Modulet egner sig til grænseflade mod PNP-, NPN-, TTL- og relækontaktsignaler.
Modulet fungerer som en server, der kun understøtter Group 2 (ikke UCMM-kompatibel), og understøtter det foruddefinerede master/slave-forbindelsessæt med én forbindelse hver til explicit messaging, polled I/O og bit-strobe I/O. Heartbeat- og shutdown-meddelelser understøttes. Modulet monteres på DIN-skinne og er specificeret til en driftstemperatur på -25 ~ +75 ℃.
Anvendelser
- Maskinstyring
- Fabriksautomation
- Styring af emballagemaskiner
- Fjerndataopsamling
- Miljøovervågning
| Product type: | Fieldbus I/O module |
|---|---|
| Interface: | DeviceNet |
| Protocol: | DeviceNet |
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Ports: | 1 |
| Isolation: | Isolated DI and DO |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 ℃ |
| Mounting: | DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Forsyning 2 x DeviceNet-status |
| Digital indgang | |
| Kanaler | 8 |
| Type | Våd kontakt |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | +3,5 ~ +30 VDC |
| OFF-spændingsniveau | +1 VDC maks. |
| Indgangsimpedans | 3 kΩ, 0.3 W |
| Digital udgang | |
| Kanaler | 8 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +5 ~ +30 VDC |
| Laststrøm | 700 mA pr. kanal |
| Intra-modul isolation | 3750 Vrms |
| DeviceNet | |
| Porte | 1 |
| Understøttet forbindelse | 1 forbindelse til Explicit Messaging 1 forbindelse til Polled I/O 1 forbindelse til Bit-Strobe I/O |
| Baudrate | 125 kbps, 250 kbps, 500 kbps |
| Afslutningsmodstand | Kontakt til 120 Ω afslutningsmodstand |
| Specifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Node-ID | 0 ~ 63 |
| Nedlukningsmeddelelse | Ja |
| Heartbeat-besked | Ja |
| Abonner | Kun gruppe 2-server |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 1.5 W |
| Mekanisk | |
| Mål (mm) | 32.3 x 99 x 77.5 ( W x L x H ) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Opbevaringstemperatur | -30 ~ +80 ℃ |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
