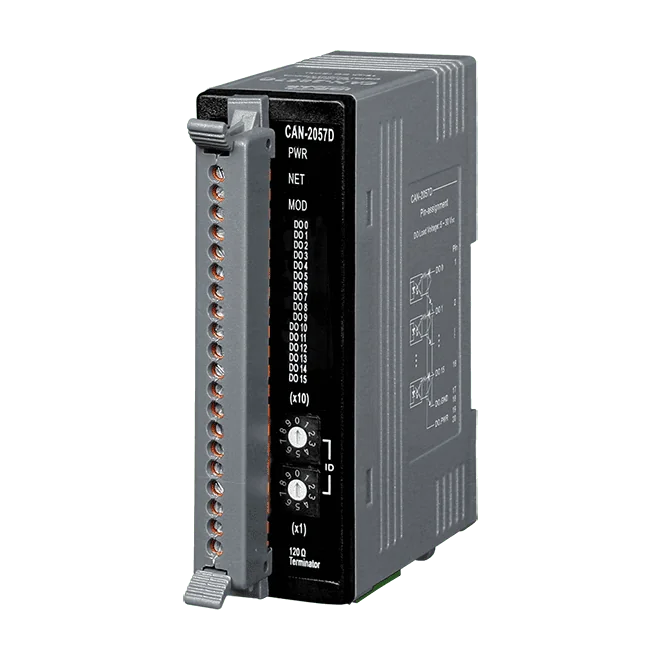

CAN-2057D DeviceNet-slavemodul, 16-kanals isoleret NPN digital output
DeviceNet-slavemodul med 16 isolerede NPN (sink) open-collector digitale udgange til styring af relæer og ohmske belastninger fra en DeviceNet-master.
- 16 isolerede NPN (sink) open-collector digitale udgange, 100 mA pr. kanal
- Intern isolation i modulet på 3750 Vrms
- DeviceNet general I/O-slave, kun Group 2-server, specifikation Volume I/II Release 2.0
- Foruddefineret master/slave-forbindelsessæt med explicit messaging, polled I/O og bit-strobe I/O
- Understøttelse af DeviceNet heartbeat- og shutdown-beskeder
- EDS-fil til konfiguration i DeviceNet-master
1.300,49 kr. pr. stk.
| 1-9 stk. | 1.300,49 kr. | |
|---|---|---|
| 10-30 stk. | 1.263,12 kr. | −3 % |
| 31+ stk. | 1.233,23 kr. | −5 % |
Produktinformation "CAN-2057D DeviceNet-slavemodul, 16-kanals isoleret NPN digital output"
The CAN-2057D CR er et DeviceNet-slavemodul, der giver et DeviceNet-netværk 16 isolerede digitale udgange. Hver kanal er en NPN (sink) open-collector-udgang med en nominel belastning på +5 til +30 VDC og op til 100 mA pr. kanal, hvilket gør modulet til et ligetil valg til alarmudgange og styring af kontakter i maskin- og fabriksautomation.
Modulet fungerer kun som en Group 2-server og understøtter ikke UCMM. Det understøtter det foruddefinerede master/slave-forbindelsessæt med én forbindelse hver til explicit messaging, polled I/O og bit-strobe I/O. DeviceNet heartbeat- og shutdown-beskeder understøttes, og der leveres en EDS-fil til konfiguration af udgangsstatus via en DeviceNet-masterenhed. Producenten angiver tidligere kommunikation med Allen-Bradley 193-DNENCAT og 193-DNENCATR samt flere OMRON DeviceNet-mastere og gateways.
Forsyningen er +10 til +30 VDC med et forbrug på 1,5 W. Modulet er designet til montering på DIN-skinne og et driftstemperaturområde på -25 til +75 °C og har CE-, FCC-, RoHS- og WEEE-mærkning.
Anvendelser
- Alarmudgang
- Styring af kontakter
- Styring af relæer
- Ohmske belastninger
- Maskinstyring
- Fabriksautomation
| Product type: | Fieldbus I/O module |
|---|---|
| Interface: | DeviceNet |
| Protocol: | DeviceNet |
| Digital outputs: | 16 |
| Ports: | 1 |
| Isolation: | 3750 Vrms |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Forsyning 2 x DeviceNet-status |
| Digital udgang | |
| Kanaler | 16 (sink) |
| Type | Åben kollektor |
| Lastspænding | +5 ~ +30 VDC |
| Laststrøm | 100 mA pr. kanal |
| Intra-modul isolation | 3750 Vrms |
| DeviceNet | |
| Porte | 1 |
| Understøttet forbindelse | 1 forbindelse til Explicit Messaging 1 forbindelse til Polled I/O 1 forbindelse til Bit-Strobe I/O |
| Baudrate | 125 kbps, 250 kbps, 500 kbps |
| Afslutningsmodstand | Kontakt til 120 Ω afslutningsmodstand |
| Specifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Node-ID | 0 ~ 63 |
| Nedlukningsmeddelelse | Ja |
| Heartbeat-besked | Ja |
| Abonner | Kun gruppe 2-server |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 1.5 W |
| Mekanisk | |
| Mål (mm) | 32.3 x 99 x 77.5 ( W x L x H ) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Opbevaringstemperatur | -30 ~ +80 ℃ |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
