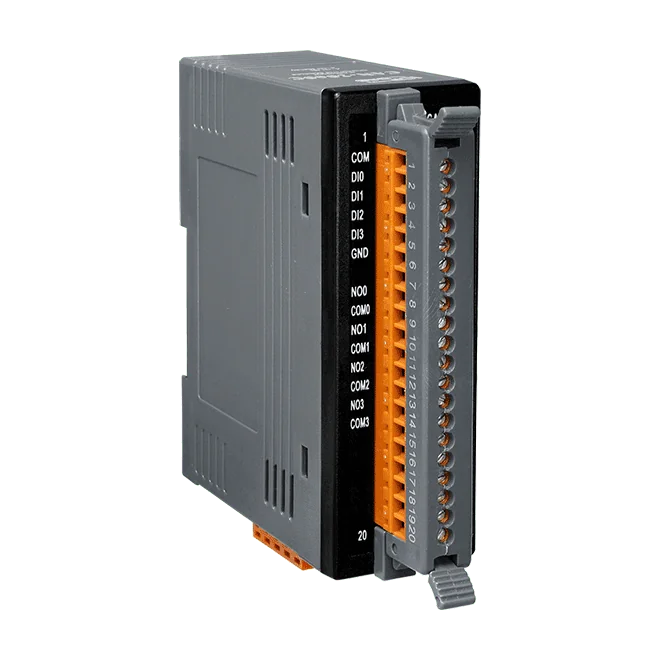

CAN-2060C CANopen-slavemodul, 4-kanals isoleret DI og 4-kanals relæudgang
CANopen slave I/O-modul med fire isolerede sink/source våde/tørre digitale indgange og fire Form A relæudgange, med understøttelse af CiA 301 v4.02- og CiA 401 v2.1-netværk.
- CANopen-slave (NMT-slave) med understøttelse af CiA 301 v4.02 og CiA 401 v2.1
- 4 isolerede sink/source våde eller tørre digitale indgange med ON-niveau fra +3,5 til +30 VDC
- 4 Form A (SPST-NO) relæudgange med 10 ms maksimal aktiveringstid
- Isolation på 3000 VDC (DC-til-DC) og 2500 Vrms (optokobler)
- 10 RxPDO og 10 TxPDO med PDO-mapping, hændelsesudløst, fjernanmodet, cyklisk og acyklisk SYNC-tilstand
- Baudrate 10 k ~ 1 M med indbygget 120Ω terminalmodstand
1.360,29 kr. pr. stk.
| 1-9 stk. | 1.360,29 kr. | |
|---|---|---|
| 10-30 stk. | 1.322,92 kr. | −3 % |
| 31+ stk. | 1.293,02 kr. | −5 % |
Produktinformation "CAN-2060C CANopen-slavemodul, 4-kanals isoleret DI og 4-kanals relæudgang"
The CAN-2060C CR er et DIN-skinnemonteret CANopen-slavemodul, der kombinerer fire isolerede digitale indgange, som kan bruges som sink- eller source-indgange med våde eller tørre kontakter, med fire Form A (SPST-NO) relæudgange. Det gør det muligt for en CANopen-master at aflæse indgangsstatus og skifte relæer over en enkelt CAN-busforbindelse.
Ingeniører vil finde modulet nyttigt, hvor et CANopen-netværk på maskinniveau har behov for både sensing og skifte. Status for digital I/O kan tilgås, og konfigurationen kan indstilles, ved hjælp af standard CANopen-protokollen, og modulet understøtter PDO-mapping med en række PDO-transmissionstilstande. Den indbyggede 120Ω-terminalmodstand og node-ID'er fra 1 til 99 forenkler netværksopsætningen.
Modulet leveres med en standard EDS-fil til ligetil integration med standard CANopen-mastere. Det er CE-, UKCA-, FCC-, RoHS- og WEEE-mærket og arbejder på en 10 til 30 VDC forsyning ved -25 til +75 °C.
Anvendelser
- Industriel maskinstyring
- Fabriksautomation
- Styring af emballagemaskiner
- Fjerndataopsamling
- Miljøovervågning
| Product type: | Remote I/O module |
|---|---|
| Interface: | CAN bus |
| Protocol: | CANopen |
| Digital inputs: | 4 |
| Relay outputs: | 4 |
| Isolation: | 3000 VDC (DC-to-DC), 2500 Vrms (photo-coupler) |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hardware-watchdog |
| LED-indikatorer | |
| Status | 3 LED'er til PWR, RUN og ERR |
| Digital indgang | |
| Kanaler | 4 |
| Type | Våd kontakt |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | +3,5 ~ +30 VDC |
| OFF-spændingsniveau | +1 VDC maks. |
| Indgangsimpedans | 3kΩ, 0.3W |
| Relæudgang | |
| Kanaler | 4 |
| Type | Form A (SPST-NO) |
| Driftstid | 10 ms maks. |
| Frigivelsestid | 5 ms maks. |
| CANopen | |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Indbygget 120 Ω |
| Protokol | CiA 301 v4.02, CiA 401 v2.1 |
| Node-ID | 1 ~ 99 |
| Antal PDO'er | 10 RxPDO, 10 TxPDO |
| PDO-tilstand | Hændelsesudløst, fjernanmodet, cyklisk og acyklisk SYNC |
| Fejlkontrol | Node Guarding-protokol / Heartbeat Producer |
| NMT | Slave |
| EMCY-meddelelse | Ja |
| Strøm | |
| Forbrug | 1.7 W |
| Mekanisk | |
| Mål (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
