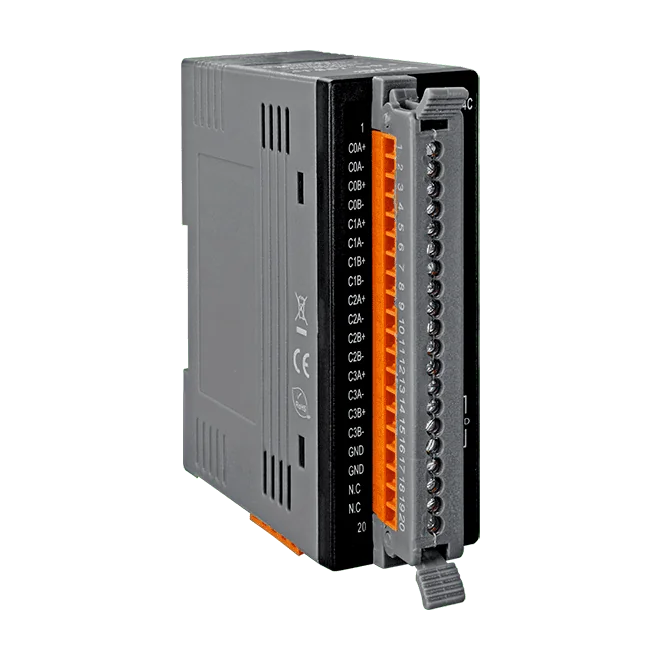

CAN-2084C CANopen-slavemodul til tællerindgang/frekvensindgang, 4/8-kan.
CANopen-slavemodul med 4/8 tæller-/frekvensindgangskanaler. Tilbyder fem tællertilstande, understøttelse af CiA 301 v4.02 og CiA 401 v2.1 samt en standard EDS-fil til standard CANopen-mastere.
- NMT-slave med understøttelse af CiA 301 v4.02 og CiA 401 v2.1
- Fem tællertilstande: Op-tæller, Frekvens, Op/Ned-tæller, Dir/Pulse-tæller og A/B-fasetæller
- 4/8 digitale indgangskanaler, 5 V/TTL-type, med 4 kV kontakt-ESD-beskyttelse pr. kanal
- Isolation på 3000 VDC for DC-til-DC og 2500 Vrms for fotokobler
- PDO-mapping med 10 RxPDO'er og 10 TxPDO'er samt EMCY-meddelelser
- Baudrate 10 k ~ 1 M og node-ID 1 ~ 99
1.823,56 kr. pr. stk.
| 1-9 stk. | 1.823,56 kr. | |
|---|---|---|
| 10-30 stk. | 1.763,77 kr. | −3 % |
| 31+ stk. | 1.726,40 kr. | −5 % |
Produktinformation "CAN-2084C CANopen-slavemodul til tællerindgang/frekvensindgang, 4/8-kan."
CAN-2084C er et CANopen-slavemodul, der fører 4 eller 8 tæller- og frekvensindgangskanaler ind i et CAN-bus-netværk. Det passer til ingeniører, der skal tælle hændelser, måle frekvens eller overvåge position fra quadrature-encodere i et CANopen-system.
Modulet tilbyder fem tællertilstande: Op-tæller, Frekvens, Op/Ned-tæller, Dir/Pulse-tæller og A/B-fasetæller. Et digitalt filter reducerer støjens påvirkning af indgangene, og hver kanal har 4 kV kontakt-ESD-beskyttelse. Det fungerer som NMT-slave og understøtter PDO-mapping med 10 RxPDO'er og 10 TxPDO'er.
Modulet har bestået valideringen med CiA CANopen-konformitetstestværktøjet og leveres med en standard EDS-fil, så det kan integreres med en standard CANopen-master. Det er designet til montage på DIN-skinne og har et driftstemperaturområde på -25 ~ +75 °C.
Anvendelser
- Hændelsestælling og summering
- Frekvensmåling
- Positionsovervågning med quadrature-encodere
- Fjernbaseret dataopsamling
- Fabriksautomation
- Styring af emballagemaskiner
| Product type: | Counter/Frequency Input Module |
|---|---|
| Interface: | CAN bus |
| Protocol: | CANopen |
| Digital inputs: | 4/8 |
| Isolation: | 3000 VDC (DC-to-DC), 2500 Vrms (photo-couple) |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hardware-watchdog |
| LED-indikatorer | |
| Status | 3 LED'er til PWR, RUN og ERR |
| Digital indgang | |
| Kanaler | 4/8 |
| Type | 5 V/TTL |
| ON-spændingsniveau | +2 ~ +5 VDC |
| OFF-spændingsniveau | 0 ~ +0,8 VDC |
| CANopen | |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Indbygget 120 Ω |
| Protokol | CiA 301 v4.02, CiA 401 v2.1 |
| Node-ID | 1 ~ 99 |
| Antal PDO'er | 10 RxPDO, 10 TxPDO |
| PDO-tilstand | Hændelsesudløst, fjernanmodet, cyklisk og acyklisk SYNC |
| Fejlkontrol | Node Guarding-protokol / Heartbeat Producer |
| NMT | Slave |
| EMCY-meddelelse | Ja |
| Strøm | |
| Forbrug | 1.5 W |
| Mekanisk | |
| Mål (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
