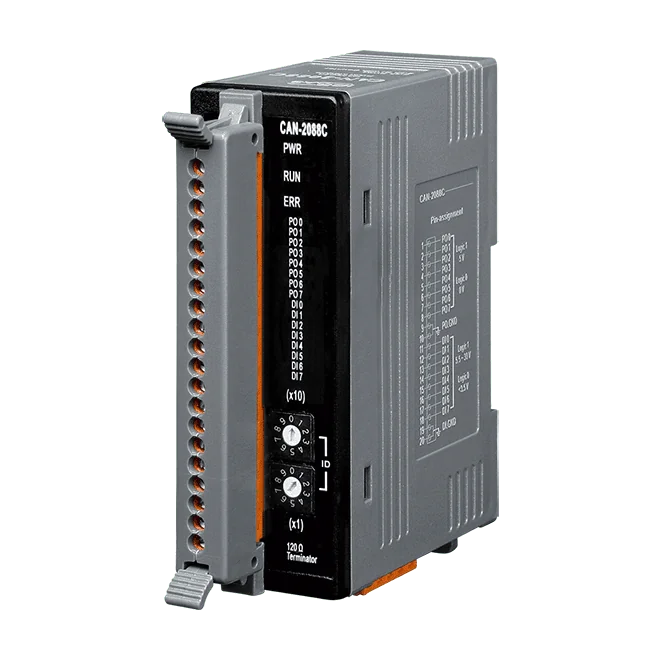

CAN-2088C CANopen-slaveenhed til I/O-modul, 8-kanal PWM-udgang, 8-kanal tællerindgang
CANopen-slavemodul med 8 hardwarestyrede PWM-udgange og 8 højhastighedstællerindgange til opbygning af omkostningseffektive analoglignende styresystemer.
- Hardwarestyrede PWM-udgange fra 0,2 Hz til 500 kHz med 0,1 ~ 99,9 % duty cycle
- Software- eller hardwaretrigger, med individuel eller synkron udløsning af alle PWM-udgange
- Burst- og Continuous-udgangstilstande
- 32-bit 500 kHz højhastighedstæller på hver af de 8 digitale indgangskanaler
- Understøttelse af CiA 301 v4.02 og CiA 401 v2.1, har bestået CANopen-konformitetstesten
- EDS-fil leveret til konfiguration af CANopen-masteren
1.771,24 kr. pr. stk.
| 1-9 stk. | 1.771,24 kr. | |
|---|---|---|
| 10-30 stk. | 1.718,93 kr. | −3 % |
| 31+ stk. | 1.681,56 kr. | −5 % |
Produktinformation "CAN-2088C CANopen-slaveenhed til I/O-modul, 8-kanal PWM-udgang, 8-kanal tællerindgang"
CAN-2088C CR er en CANopen-slaveenhed, der omsætter digitale udgange til PWM-signaler med justerbar frekvens og duty cycle. Dens otte PWM-kanaler kan styre analoge styrekredsløb fra en fieldbus-master, så ingeniører kan opnå proportional-lignende styring uden dedikeret analog udgangshardware.
Hver af de otte digitale indgangskanaler har en 32-bit tæller, der kører op til 500 kHz, hvilket giver højhastigheds pulstælling sideløbende med PWM-udgangene i samme node. PWM kan udløses via software eller hardware, og hver udgang kan startes individuelt, eller alle udgange kan udløses synkront. Burst- og Continuous-udgangstilstande understøttes.
Modulet følger CiA 301 v4.02 og CiA 401 v2.1, har bestået CANopen-konformitetstesten og leveres med en EDS-fil til konfiguration af CANopen-masteren. Det monteres på DIN-skinne og arbejder ved -25 ~ +75 °C.
Anvendelser
- Analoglignende styrekredsløb drevet af PWM-udgange
- CANopen-netværk, der kræver kombineret PWM-udgang og højhastighedstælling
| Product type: | CANopen slave module |
|---|---|
| Interface: | CANopen |
| Protocol: | CANopen |
| Digital inputs: | 8 |
| Isolation: | 3000 VDC / 2500 Vrms |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hardware-watchdog |
| LED-indikatorer | |
| Status | 3 LED'er til PWR, RUN og ERR |
| Digital indgang | |
| Kanaler | 8 |
| Type | Våd kontakt |
| Sink/Source (NPN/PNP) | Sink |
| ON-spændingsniveau | +5,5 ~ +30 VDC |
| OFF-spændingsniveau | <3.5 VDC |
| Indgangsimpedans | 2.2 kΩ, 0.5 W |
| PWM | |
| Kanaler | 8 |
| Sink/Source (NPN/PNP) | Source |
| Laststrøm | 1 mA |
| Frekvens | 0,2 Hz ~ 500 kHz (ikke-kontinuerlig) |
| Driftscyklus | 0.1 ~ 99.9 % |
| Tilstand | Burst-tilstand, kontinuerlig tilstand |
| Udløserstart | Hardware (start og stop) eller software (start og stop) |
| CANopen | |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Indbygget 120 Ω |
| Protokol | CiA 301 v4.02, CiA 401 v2.1 |
| Node-ID | 1 ~ 99 |
| Antal PDO'er | 10 RxPDO, 10 TxPDO |
| PDO-tilstand | Hændelsesudløst, fjernanmodet, cyklisk og acyklisk SYNC |
| Fejlkontrol | Node Guarding-protokol / Heartbeat Producer |
| NMT | Slave |
| EMCY-meddelelse | Ja |
| Strøm | |
| Forbrug | 3.5 W |
| Mekanisk | |
| Mål (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
