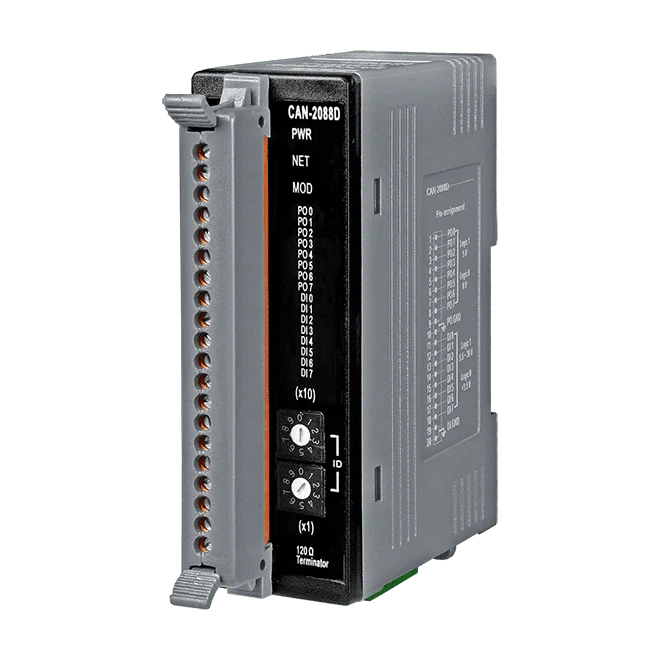

CAN-2088D DeviceNet-slavemodul, 8-kanals PWM-udgang, 8-kanals højhastighedstæller
DeviceNet-slavemodul med 8 PWM-udgange (0,2 Hz til 500 kHz) og 8 højhastigheds-tællerindgange til styring af motorer, lamper og ventilatorer på DeviceNet-netværk.
- Otte hardwarestyrede PWM-udgange, 0,2 Hz til 500 kHz, 0,1 % til 99,9 % duty cycle
- Software- eller hardwareudløsning, med individuel eller synkron kanaludløsning
- Burst- og kontinuerlige udgangstilstande, burst-antal 1 til 65535
- 32-bit 500 kHz højhastighedstæller på hver digital indgangskanal
- DeviceNet-slave, har bestået DeviceNet-konformitetstest, baudrater 125, 250 og 500 kbps
- Understøtter Explicit Messaging, Polled I/O og Bit-Strobe I/O-forbindelser
1.771,36 kr. pr. stk.
| 1-9 stk. | 1.771,36 kr. | |
|---|---|---|
| 10-30 stk. | 1.719,04 kr. | −3 % |
| 31+ stk. | 1.681,67 kr. | −5 % |
Produktinformation "CAN-2088D DeviceNet-slavemodul, 8-kanals PWM-udgang, 8-kanals højhastighedstæller"
CAN-2088D er et DeviceNet-slavemodul, der genererer PWM-signaler på otte udgange og tæller impulser på otte højhastigheds-indgange. Det er velegnet til ingeniører, der har brug for præcise hardwarestyrede udgangsbølgeformer og hurtig tælling uden en dedikeret motion controller, idet DeviceNet-masteren står for overvågningen.
Hver PWM-kanal kan udløses individuelt eller alle samtidigt i synkron tilstand, enten via software eller hardware. Burst- og kontinuerlige udgangstilstande understøttes, med burst-antal fra 1 til 65535. Hver digitale indgangskanal har en 32-bit tæller, der kører med op til 500 kHz. Modulet leveres med en EDS-fil til konfiguration af DeviceNet-masterinterfacet.
Producenten angiver kommunikation med flere DeviceNet-mastere og gateways, herunder Allen-Bradley 193-DNENCAT og 193-DNENCATR samt OMRON CJ1W-DRM21, CS1W-DRM21-V1, C200HW-DRM21-V1 og 3G8F7-DRM21-E. Modulet monteres på DIN-skinne og forsynes fra +10 VDC til +30 VDC ved -25 til +75 °C.
Anvendelser
- Styring af motorposition og -hastighed
- Dæmpning af lampers lysstyrke
- Styring af ventilatorhastighed
- Højhastighedstælling
| Product type: | Fieldbus I/O module |
|---|---|
| Interface: | DeviceNet |
| Protocol: | DeviceNet |
| Digital inputs: | 8 |
| Ports: | 1 |
| Power input: | +10 VDC ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Forsyning 2 x DeviceNet-status |
| Digital indgang | |
| Kanaler | 8 |
| Type | Våd kontakt |
| Sink/Source (NPN/PNP) | Sink |
| ON-spændingsniveau | +5.5 ~ +30 V |
| OFF-spændingsniveau | <3.5 V |
| Indgangsimpedans | 4.7 kΩ, 1/4 W |
| PWM | |
| Kanaler | 8 |
| Sink/Source (NPN/PNP) | Source |
| Laststrøm | 1 mA |
| Frekvens | 0,2 ~ 500 kHz (ikke-kontinuerlig) |
| Driftscyklus | 0.1 ~ 99.9 % |
| Tilstand | Burst-tilstand, kontinuerlig tilstand |
| Burst-antal | 1~65535 tællere |
| Udløserstart | Hardware (start og stop) eller software (start og stop) |
| DeviceNet | |
| Porte | 1 |
| Understøttet forbindelse | 1 forbindelse til Explicit Messaging 1 forbindelse til Polled I/O 1 forbindelse til Bit-Strobe I/O |
| Baudrate | 125 kbps, 250 kbps, 500 kbps |
| Afslutningsmodstand | Kontakt til 120 Ω afslutningsmodstand |
| Specifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Node-ID | 0 ~ 63 |
| Nedlukningsmeddelelse | Ja |
| Heartbeat-besked | Ja |
| Abonner | Kun gruppe 2-server |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 2 W |
| Mekanisk | |
| Mål (mm) | 32.3 x 99 x 77.5 ( W x L x H ) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Opbevaringstemperatur | -30 ~ +80 ℃ |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
