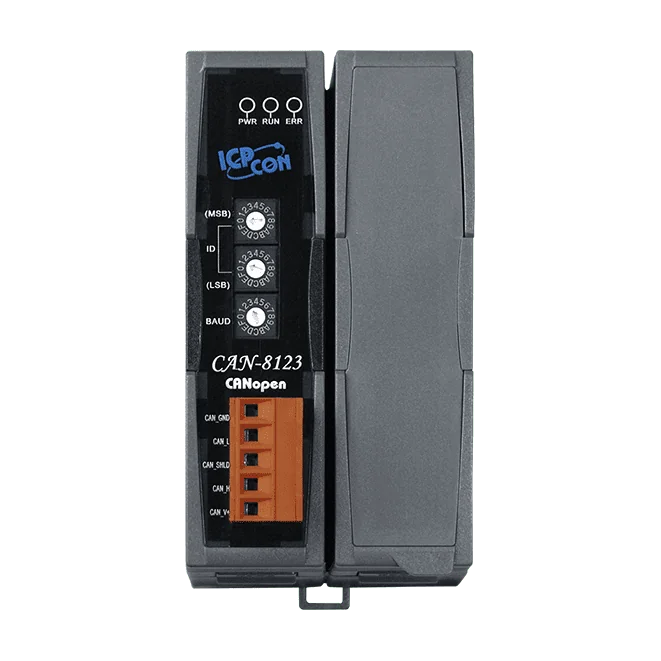

CAN-8123-G CANopen-fjernstyret I/O-enhed med 1 I/O-udvidelsesslot
CANopen-slave fjernstyret I/O-enhed med ét udvidelsesslot til DI-, DO-, AI- og AO-moduler fra I-87K- eller I-8000-serien, samt dynamisk generering af EDS-fil til masterkonfiguration.
- CANopen-slave med understøttelse af CiA 301 v4.02 og CiA 401 v2.1 enhedsprofil
- Ét I/O-udvidelsesslot til DI-, DO-, AI- og AO-moduler fra I-87K- eller I-8000-serien
- Baudrate 10 k ~ 1 M med node-ID'er fra 1 til 255
- 16/32 PDO-konfiguration med hændelses-, fjern-, cykliske og acykliske SYNC-tilstande samt PDO-mapping (se kildenote)
- Understøttelse af nødbeskeder og node guarding eller heartbeat-producent til fejlkontrol
- Dynamisk generering af EDS-fil via hjælpeprogram, baseret på CiA SP306
1.935,79 kr. pr. stk.
| 1-9 stk. | 1.935,79 kr. | |
|---|---|---|
| 10-30 stk. | 1.876,00 kr. | −3 % |
| 31+ stk. | 1.838,63 kr. | −5 % |
Produktinformation "CAN-8123-G CANopen-fjernstyret I/O-enhed med 1 I/O-udvidelsesslot"
CAN-8123-G er en CANopen-slaveenhed til distribueret I/O på CAN-bus-netværk. Den følger CiA 301 v4.02 og CiA 401 v2.1, så den kan integreres med standardbaserede CANopen-mastere. Procesdata håndteres via PDO'er med flere transmissionstilstande, og PDO-mapping er tilgængelig til at konfigurere, hvilke data der udveksles.
Et enkelt udvidelsesslot gør det muligt at tilpasse I/O'et til applikationen. Enheden accepterer en række digitale og analoge slotmoduler fra ICP DAS' I-87K- og I-8000-serier, som dækker digitale indgange, digitale udgange, analoge indgange og analoge udgange. Der leveres et hjælpeprogram til dynamisk generering af EDS-filen, som er baseret på CiA SP306 og er beregnet til kompatibilitet med forskellige CANopen-master-grænseflader.
Enheden har en integreret 120Ω afslutningsmodstand, isolationsværdier på 3000 VDC (DC-til-DC) og 2500 Vrms (optokobler) samt et driftsområde på -25 ~ +75 °C. Den monteres på DIN-skinne og egner sig til industrielle maskiner, laboratorieudstyr, maritime og medicinske installationer blandt andre brancher.
Anvendelser
- Industrielle maskiner
- Laboratorieudstyr og forskning
- Restaurationsudstyr
- Maritim
- Medicinsk
- Specialkøretøjer
| Product type: | CANopen Remote I/O Unit |
|---|---|
| Interface: | CAN bus |
| Protocol: | CANopen |
| Isolation: | 3000 VDC (DC-DC), 2500 Vrms (photo-coupler) |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Realtidsur | Ja |
| Watchdog-timer | Hardware-watchdog |
| LED-indikatorer | |
| Status | PWR LED, RUN LED, ERR LED |
| I/O-udvidelse | |
| Slots | 1 slot |
| CANopen | |
| Controller | NXP SJA1000T med 16 MHz ur |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Indbygget 120 Ω |
| Protokol | CiA 301 v4.02, CiA 401 v2.1 |
| Node-ID | 1 ~ 255 |
| Antal PDO'er | 32 RxPDO , 32 TxPDO |
| Fejlkontrol | Node Guarding-protokol / Heartbeat Producer |
| NMT | Slave |
| EMCY-meddelelse | Ja |
| Mekanisk | |
| Mål (mm) | 64 x 119 x 91 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
