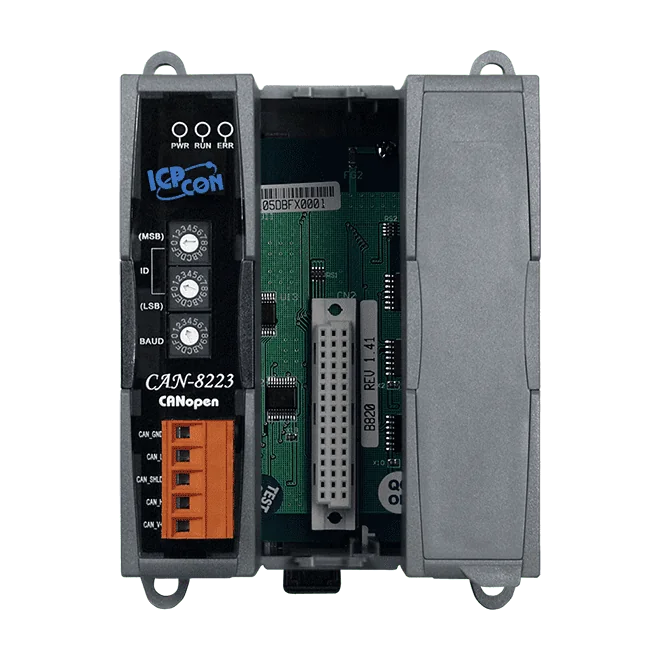

CAN-8223-G CANopen fjern I/O-enhed, 2 I/O-udvidelsesslots
CANopen slave fjern I/O-enhed med to udvidelsesslots til DI-, DO-, AI- og AO-moduler fra I-87K- eller I-8000-serien, med en EDS-fil genereret dynamisk af et værktøj.
- Slave-tilstand CANopen-node, der følger CiA 301 v4.02 og CiA 401 v2.1 enhedsprofilen
- To udvidelsesslots, der accepterer DI-, DO-, AI- og AO-moduler fra I-87K- eller I-8000-serien
- Dynamisk PDO-mapning, hændelsesstyrede, fjernanmodnings-, cykliske og acykliske SYNC-transmissionstilstande
- Node Guarding og Heartbeat Producer fejlkontrol med understøttelse af Emergency (EMCY)-beskeder
- Værktøj til dynamisk generering af en EDS-fil til forskellige CANopen-mastere
- Indbygget 120Ω terminerings-modstand og CAN-baudrater fra 10 k til 1 M
2.062,85 kr. pr. stk.
| 1-9 stk. | 2.062,85 kr. | |
|---|---|---|
| 10-30 stk. | 2.003,06 kr. | −3 % |
| 31+ stk. | 1.958,21 kr. | −5 % |
Produktinformation "CAN-8223-G CANopen fjern I/O-enhed, 2 I/O-udvidelsesslots"
CAN-8223-G er en CANopen slave fjern I/O-enhed, der gør det muligt for ingeniører at tilføje feltnær I/O til et CANopen-netværk ved at montere plug-in-moduler i dens to udvidelsesslots. Den følger CiA 301 v4.02 og CiA 401 v2.1, så den kan integreres med standard CANopen-mastere.
Hver slot accepterer digitale indgangs-, digitale udgangs-, analoge indgangs- eller analoge udgangsmoduler fra I-87K- eller I-8000-serien, så kanalkombinationen kan tilpasses applikationen. Procesdatamapning og nødbeskeder understøttes, og det medfølgende værktøj genererer dynamisk en EDS-fil baseret på CiA SP306 for kompatibilitet med forskellige CANopen-master-grænseflader.
Enheden har en indbygget 120Ω terminerings-modstand, et baudrate-område fra 10 k til 1 M og et Node ID-område fra 1 til 255. Dens driftsområde på -25 til +75 °C samt DIN-skinne- eller vægmontering gør den egnet til installation i krævende industrielle kabinetter.
Anvendelser
- Industrielle maskiner
- Laboratorieudstyr og forskning
- Restaurantudstyr
- Maritim
- Medicinsk
- Specialkøretøjer
| Product type: | Remote I/O unit |
|---|---|
| Interface: | CAN bus |
| Protocol: | CANopen |
| Isolation: | 3000 VDC (DC-to-DC), 2500 Vrms (photo-coupler) |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Realtidsur | Ja |
| Watchdog-timer | Hardware-watchdog |
| LED-indikatorer | |
| Status | PWR LED, RUN LED, ERR LED |
| I/O-udvidelse | |
| Slots | 2 slots |
| CANopen | |
| Controller | NXP SJA1000T med 16 MHz ur |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Indbygget 120 Ω |
| Protokol | CiA 301 v4.02, CiA 401 v2.1 |
| Node-ID | 1 ~ 255 |
| Antal PDO'er | 32 RxPDO , 32 TxPDO |
| Fejlkontrol | Node Guarding-protokol / Heartbeat Producer |
| NMT | Slave |
| EMCY-meddelelse | Ja |
| Mekanisk | |
| Mål (mm) | 95 x 132 x 91 (W x L x H) |
| Installation | DIN-skinne, vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
