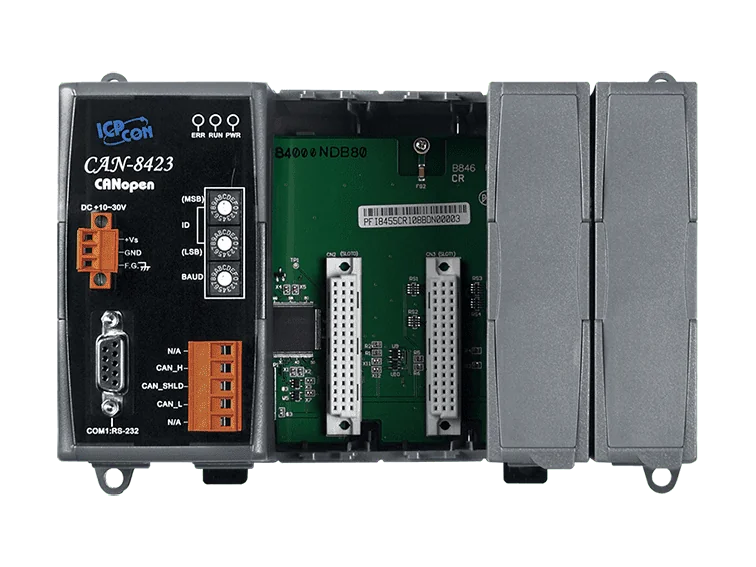

CAN-8423-G CANopen Slave-fjernbetjent I/O-enhed med 4 I/O-slots
CANopen slave-fjernbetjent I/O-enhed med fire udvidelsesslots til ICP DAS I-87K- og I-8000-moduler for DI, DO, AI og AO, i overensstemmelse med CiA 301 v4.02 og CiA 401 v2.1.
- CANopen slave (NMT Slave) i overensstemmelse med CiA 301 v4.02 og enhedsprofilen CiA 401 v2.1
- Fire I/O-udvidelsesslots, som accepterer I-87K- eller I-8000-seriens DI-, DO-, AI- og AO-moduler
- Dynamisk PDO-mapping med hændelsesudløste, fjernanmodede, cykliske og acykliske SYNC-tilstande
- Node Guarding og Heartbeat Producer-fejlkontrol med EMCY-nødmeddelelser
- EDS-fil genereret dynamisk med CAN-8423 Utility
- Node-ID indstillet med drejekontakt, område 1 til 255; baudrate 10 k til 1 M
3.079,33 kr. pr. stk.
| 1-9 stk. | 3.079,33 kr. | |
|---|---|---|
| 10-30 stk. | 2.989,64 kr. | −3 % |
| 31+ stk. | 2.929,85 kr. | −5 % |
Produktinformation "CAN-8423-G CANopen Slave-fjernbetjent I/O-enhed med 4 I/O-slots"
CAN-8423-G er en CANopen slave-fjernbetjent I/O-enhed til ingeniører, der har brug for distribueret digital og analog I/O på en CAN-bus. Den implementerer kommunikationsprofilen CiA 301 v4.02 og enhedsprofilen CiA 401 v2.1, så den kan integreres med standardbaserede CANopen-masters.
Fire udvidelsesslots accepterer I-87K- eller I-8000-seriens DI-, DO-, AI- og AO-moduler, så I/O-kombinationen kan tilpasses applikationen. En EDS-fil kan genereres dynamisk med CAN-8423 Utility, og node-ID'et indstilles med en drejekontakt i området 1 til 255. PDO-transmission kan være hændelsesudløst, fjernanmodet, cyklisk eller acyklisk SYNC.
Isolation på 3000 VDC (DC-til-DC) og 2500 Vrms (optokobler) samt en indbygget 120 Ω-terminering understøtter busdesignet. Enheden arbejder ved -25 til +75 °C og har en RS-232-konsolport.
Anvendelser
- Industrielle maskiner
- Laboratorieudstyr og forskning
- Restaurantudstyr
- Maritim
- Medicinsk
- Specialkøretøjer
| Product type: | Remote I/O unit |
|---|---|
| Interface: | CAN bus |
| Protocol: | CANopen |
| Ports: | 1 x RS-232 |
| Isolation: | 3000 VDC / 2500 Vrms |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Realtidsur | Ja |
| Watchdog-timer | Hardware-watchdog |
| LED-indikatorer | |
| Status | PWR LED, RUN LED, ERR LED |
| I/O-udvidelse | |
| Slots | 4 slots |
| COM-porte | |
| Porte | 1 x RS-232 (konsol) |
| CANopen | |
| Controller | NXP SJA1000T med 16 MHz ur |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Indbygget 120 Ω |
| Protokol | CiA 301 v4.02, CiA 401 v2.1 |
| Node-ID | 1 ~ 255 |
| Antal PDO'er | 32 RxPDO , 32 TxPDO |
| Fejlkontrol | Node Guarding-protokol / Heartbeat Producer |
| NMT | Slave |
| EMCY-meddelelse | Ja |
| Mekanisk | |
| Mål (mm) | 188 x 132 x 91 (W x L x H) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
