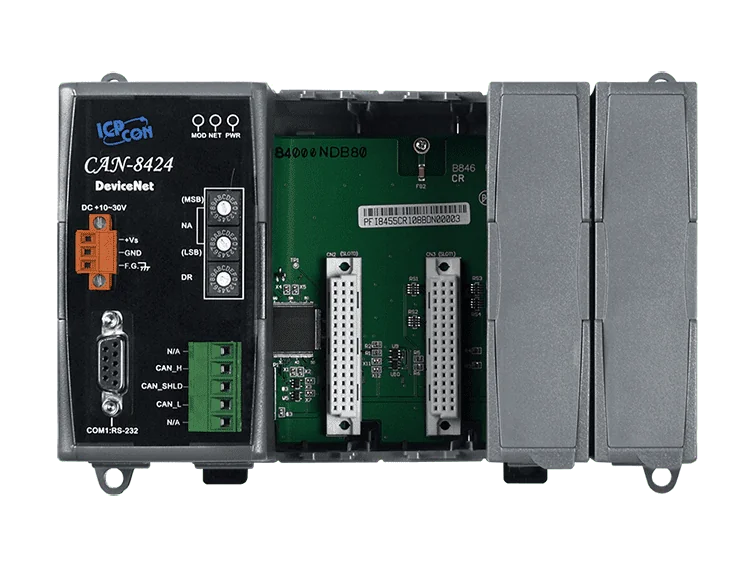

CAN-8424-G DeviceNet fjern I/O-enhed, 4 I/O-slots
DeviceNet fjern I/O-enhed med fire udvidelsesslots til modulær I/O, der understøtter Poll, Bit-Strobe og Change of State/Cyclic drift på op til 64 noder.
- Implementerer DeviceNet Specification Volume I og II, Release 2.0
- Fire slots til modulær I/O-udvidelse
- Driftsformerne Poll, Bit-Strobe og Change of State/Cyclic I/O
- Op til 128 bytes fragmenteret input- og output-I/O
- Drejeomskiftere til MAC ID (0 ~ 63) og baudrate (125 k, 250 k, 500 k)
- 3000 VDC DC-til-DC- og 2500 Vrms optokobler-isolation
3.079,33 kr. pr. stk.
| 1-9 stk. | 3.079,33 kr. | |
|---|---|---|
| 10-30 stk. | 2.989,64 kr. | −3 % |
| 31+ stk. | 2.929,85 kr. | −5 % |
Produktinformation "CAN-8424-G DeviceNet fjern I/O-enhed, 4 I/O-slots"
The CAN-8424-G er en DeviceNet fjern-I/O-enhed bygget op omkring en modulær bagplan med fire slots, så ingeniører kan samle den I/O-kombination, deres applikation har brug for. Den egner sig til dataopsamling og styringsopgaver, hvor et DeviceNet-netværk har brug for lokal I/O under én enkelt controller.
Konfigurationen håndteres med CAN-8424 Utility, som forbindes via RS-232-utilityporten. Værktøjet genererer EDS-filen for de monterede I/O-moduler, så enheden kan integreres i en DeviceNet scan-liste uden manuelt arbejde med enhedsbeskrivelser.
- Understøtter driftsformerne Poll, Bit-Strobe og Change of State/Cyclic I/O
- Dimensioneret til DC-forsyningsområdet +10 VDC til +30 VDC med et typisk forbrug på 2,5 W
- Designet til montage på DIN-skinne med et driftsområde på -25 ~ +75 ℃
Anvendelser
- Diagnosesystemer til hjulgående traktorer
| Product type: | Remote I/O unit |
|---|---|
| Interface: | DeviceNet |
| Protocol: | DeviceNet |
| Ports: | 1 DeviceNet, 1 RS-232 |
| Isolation: | 3000 VDC / 2500 Vrms |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NVRAM | 31 bytes (batteribackup, data gyldige i op til 10 år) |
| SRAM | 512 KB |
| Realtidsur | Ja |
| Watchdog-timer | Watchdog IC |
| LED-indikatorer | |
| Status | 1 x Forsyning 2 x DeviceNet-status |
| I/O-udvidelse | |
| Slots | 4 slots |
| COM-porte | |
| Porte | 1 x RS-232 (Utility-port) 9-polet han-D-Sub (DTE: RxD, TxD, RTS, CTS, DTR, DSR, RI, GND) |
| DeviceNet | |
| Controller | NXP SJA1000T med 16 MHz ur |
| Porte | 1 |
| Understøttet forbindelse | 1 forbindelse til Explicit Messaging 1 forbindelse til Polled I/O 1 forbindelse til Bit-Strobe I/O 1 forbindelse til COS/Cyclic I/O |
| Baudrate | 125 k, 250 k, 500 k |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Jumper til 120 Ω terminering |
| Specifikation | Volume I, Release 2.0 & Volume II, Release 2.0 |
| Node-ID | 0 ~ 63 |
| Nedlukningsmeddelelse | Ja |
| Abonner | Kun gruppe 2-server |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 2.5 W |
| Mekanisk | |
| Mål (mm) | 188 x 132 x 91 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Opbevaringstemperatur | -30 ~ +80 ℃ |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
