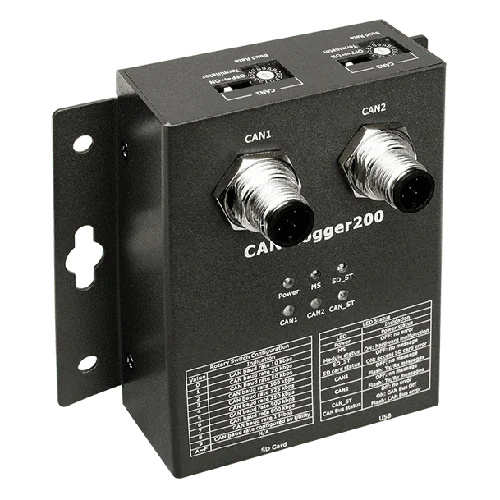

CAN-Logger200 2-Port CAN-bus datalogger med SD/SDHC-lager
To-port CAN-bus datalogger, der tidsstempler og gemmer CAN-beskeder på SD/SDHC-flash, med USB 2.0-konfiguration, M12 CAN-konnektorer og optokobler-isolation på CAN-siden.
- To CAN-porte kompatible med CAN 2.0A og CAN 2.0B samt ISO 11898-2
- Tidsstemplet logning med 10 µs, med op til 15000 fps modtagehastighed pr. kanal
- Kontinuerlig logning til SD/SDHC-flash, 4 GB som standard og op til 32 GB understøttet
- Understøttelse af filtre til CAN-bus acceptfiltrering
- USB 2.0 High Speed-port til konfiguration og afsendelse/modtagelse af CAN-beskeder via værktøjet
- 2500 Vrms optokobler-isolation og 3 kV galvanisk isolation på CAN-porten
4.013,32 kr. pr. stk.
| 1-9 stk. | 4.013,32 kr. | |
|---|---|---|
| 10-30 stk. | 3.893,75 kr. | −3 % |
| 31+ stk. | 3.811,54 kr. | −5 % |
Produktinformation "CAN-Logger200 2-Port CAN-bus datalogger med SD/SDHC-lager"
CAN-Logger200 CR er en CAN-bus datalogger med to porte til at optage trafik på CAN-netværk uden at en pc er tilsluttet under hele sessionen. Hver CAN-besked får et tidsstempel med 10 µs opløsning og skrives til et SD- eller SDHC-kort, så de optagede data senere kan gennemgås til analyse og fejlfinding.
Logningen kører kontinuerligt og gemmer binære filer på kortet, som standard 4 GB og understøtter op til 32 GB. Når kortet er fyldt, overskriver loggeren de ældste data. Et medfølgende konfigurationsværktøj opsætter CAN-acceptfiltrene og baudraten fra 10 kbps til 1 Mbps og kan desuden sende og modtage CAN-beskeder via USB 2.0 Type B-porten.
CAN-siden er galvanisk isoleret med optokobler-isolation på 2500 Vrms og 3000 VDC DC-til-DC-isolation på CAN-porten. Hver M12 5-polet CAN-konnektor har en DIP-switch-valgbar 120 Ω terminalmodstand. Enheden kører på +10 VDC til +30 VDC eller på USB-strøm, og det metalkabinet er designet til vægmontering.
Anvendelser
- Dataindsamling og analyse på CAN-bus-netværk
- Diagnostik og fejlfinding på CAN-bus
- Optagelse af CAN-trafik til senere gennemgang
- Overvågning og styring af CAN-baserede industrielle systemer
| Product type: | CAN bus data logger |
|---|---|
| Interface: | CAN, USB 2.0 |
| Protocol: | CAN 2.0A/2.0B |
| Ports: | 2 |
| Isolation: | 2500 Vrms (photocoupler), 3000 VDC (DC-to-DC) |
| Power input: | +10 VDC ~ +30 VDC or USB |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | Wall mount |
| Housing: | Metal |
Specifikationer
| Datalogger | |
|---|---|
| Udløser | Log kontinuerligt |
| Tidsstempel | 10 us |
| Lagermedier | SD-kort, standard: 4 GB, maks. understøttelse: 32 GB |
| Filformat | Binær |
| Konfiguration | Hjælpeværktøj |
| Tilstand | Overskriv når lagerpladsen er fuld |
| LED-indikatorer | |
| Status | 1 x Forsyning 1 x Modulstatus 1 x SD-status 3 x CAN-status |
| USB | |
| Specifikation | USB 2.0 høj hastighed |
| Overføringshastighed | 480 Mbit/s, high speed-tilstand |
| Stik | 1 x USB (Type B) (Utility-port) |
| Driver | Indbygget Windows 7/8.1/10 |
| CAN | |
| Porte | 2 |
| Specifikation | ISO-11898-2, CAN 2.0A og CAN 2.0B |
| Baudrate | 10 k ~ 1 M bps |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | DIP-kontakt til 120 Ω terminalmodstand |
| Filter | Ja |
| Pinkonfiguration | 2 x 5-polet han M12 |
| Dataflow | 15000 fps for Rx |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC eller USB power delivery |
| Forbrug | 2.5 W |
| Mekanisk | |
| Kabinet | Metal |
| Mål (mm) | 102 x 102 x 44 (W x L x H) |
| Installation | Vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
