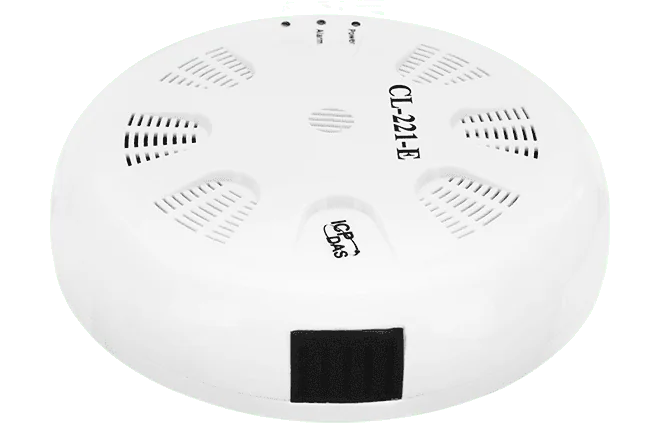

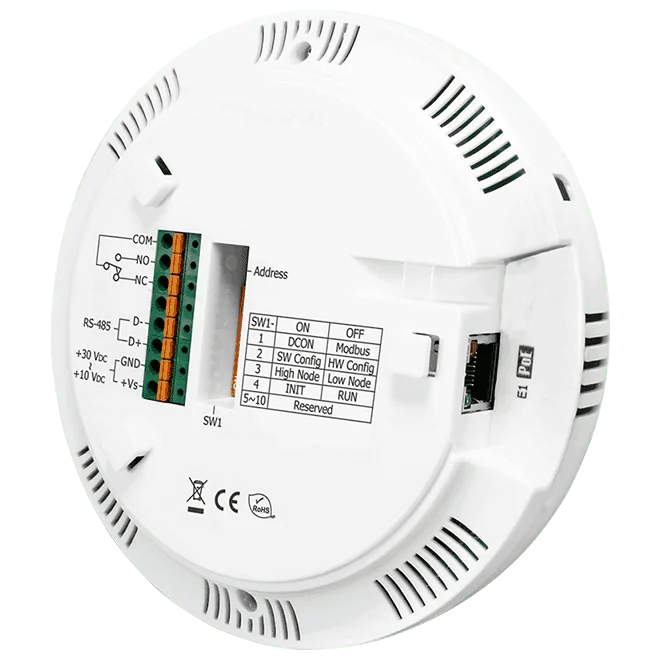

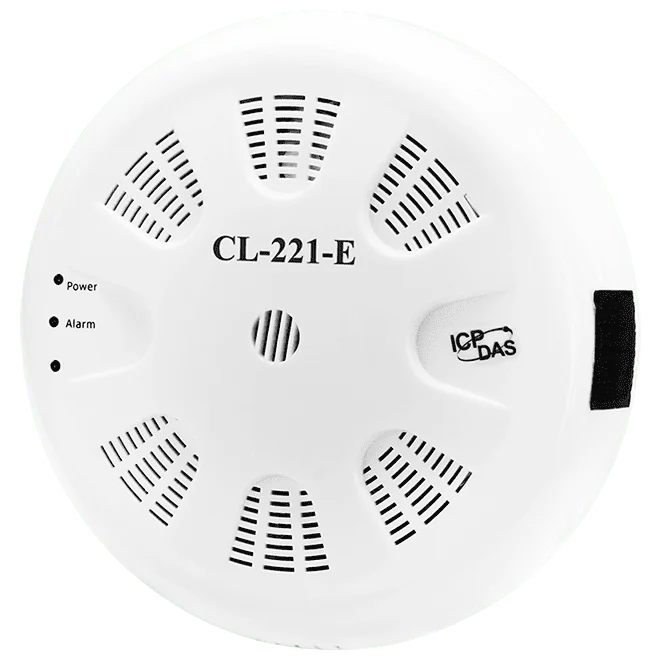

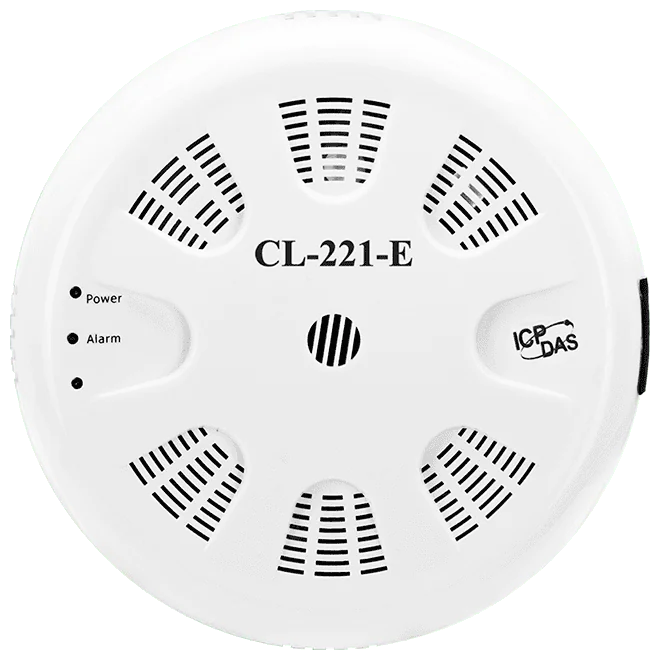

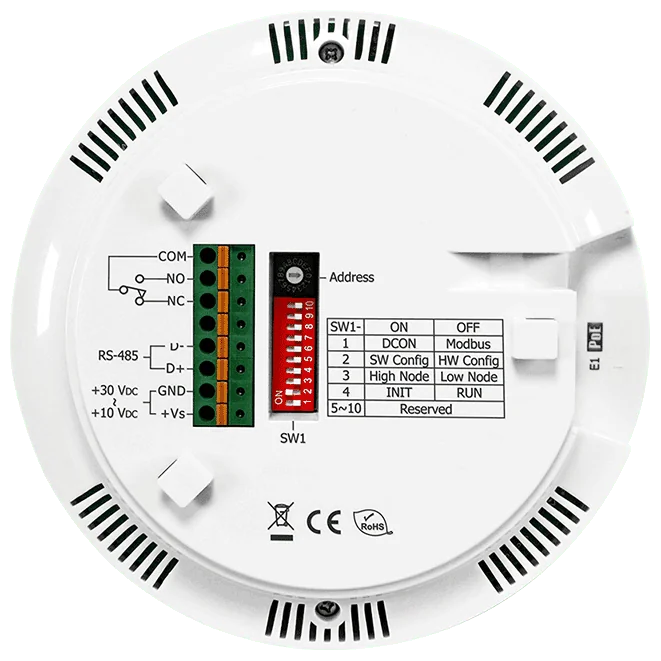

CL-221-E Luftkvalitetsdatalogger-modul, PM/CO/temperatur/luftfugtighed
RS-485- og Ethernet/PoE-datalogger-modul, der registrerer PM1/PM2,5/PM10, CO, temperatur, luftfugtighed og dugpunkt og gemmer op til 450.000 tidsstemplede registreringer.
- Registrerer PM1/PM2,5/PM10, CO, temperatur, luftfugtighed og dugpunkt
- Gemmer op til 450.000 tidsstemplede registreringer til download
- Understøtter DCON, Modbus RTU, Modbus TCP og MQTT
- RS-485- og Ethernet-grænseflader med PoE, eller +12 ~ +48 VDC klemmeforsyning
- Relæudgang (1 x Form A, SPST) til styring af alarm eller IAQ-enhed
- Webbaseret konfiguration; softwareværktøj, iOS- og Android-apps inkluderet
4.095,53 kr. pr. stk.
| 1-9 stk. | 4.095,53 kr. | |
|---|---|---|
| 10-30 stk. | 3.886,27 kr. | −5 % |
| 31+ stk. | 3.684,48 kr. | −10 % |
Produktinformation "CL-221-E Luftkvalitetsdatalogger-modul, PM/CO/temperatur/luftfugtighed"
CL-221-E er et datalogger-modul til overvågning af inde luftkvalitet og klima. Det måler PM1, PM2,5 og PM10 partikler, kulilte, temperatur og relativ luftfugtighed, beregner dugpunktet og tidsstempler hver registrering med dato og klokkeslæt til senere download.
Målinger kan udlæses via RS-485 eller Ethernet, med PoE som mulighed, ved brug af DCON, Modbus RTU, Modbus TCP eller MQTT. Det gør det ligetil at forsyne et eksisterende HMI-, SCADA- eller distribueret styresystem med data, eller at publicere data til en IoT-platform. En relæudgang kan styre en alarm eller en indeklimaenhed (IAQ), når de indstillede grænseværdier nås.
Konfiguration foregår via en webbaseret grænseflade, og et softwareværktøj samt apps til iOS og Android er inkluderet til opsætning og overvågning. Modulet er beregnet til loft- eller vægmontering på tørre indendørs placeringer med et driftsområde på 0 ~ 50 °C.
Anvendelser
- Transport af fødevarer eller lægemidler
- Fødevare- og drikkevareindustrien (HACCP)
- Blodbanker og apoteker
- Bygnings- og energistyring
- Lagerstyring
- Museer, arkiver og gallerier
- Overvågning af luftkvalitet i indendørs eller underjordiske parkeringshuse
| Driftstemperatur: | 0 ~ 50 °C |
|---|---|
| Grænseflade: | Ethernet, RS-485 |
| Montage: | Loft/væg |
| Porte: | 1 x RS-485, 1 x Ethernet |
| Produkttype: | Datalogger-modul |
| Protokol: | DCON, Modbus RTU, Modbus TCP, MQTT |
| Relæudgange: | 1 |
| Strømindgang: | +12 ~ +48 VDC |
| PoE: | Ja |
Specifikationer
| System | |
|---|---|
| Alarm | PM1/PM2,5/PM10/CO/RH/Temperatur |
| Realtidsur | Ja |
| Datalogger | Ja, op til 450.000 poster |
| Temperaturmåling | |
| Område | -10 ~ +50°C |
| Opløsning | 0.1°C |
| Nøjagtighed | ±0.6°C |
| Levetid | 10 år |
| Fugtighedsmåling | |
| Område | 0 ~ 100 % RH, ikke-kondenserende |
| Opløsning | 0,1 % RH, ikke-kondenserende |
| Nøjagtighed | ±5 % RH, ikke-kondenserende |
| Levetid | 10 år |
| Dugpunkt | |
| Område | Beregnet ud fra temperatur og relativ luftfugtighed |
| Opløsning | 0.1°C |
| CO-måling | |
| Område | 0 til 1000 ppm (elektrokemisk) |
| Opløsning | 1 ppm |
| Nøjagtighed | ±5 % af målt værdi |
| Responstid | 30 sekunder |
| Opvarmningstid | 5 minutter |
| Levetid | 5 år |
| PM1/PM2,5/PM10-måling | |
| Område | 0 til 1.000 μg/m3 (lasertype) |
| Opløsning | 1μg/m3 |
| Nøjagtighed | ± 10 % af FSR. |
| Responstid | 1 sekunder |
| Opvarmningstid | 20 sekunder |
| Levetid | 5 år, kunden skal udskifte filterpladen. |
| Partikel | |
| Størrelser | 0.3μm, 0.5μm, 1μm, 2.5μm, 5μm, 10μm |
| Relæudgang | |
| Kanaler | 1 x Form A, SPST 30 VDC @ 16 A eller 250 VAC @ 16 A |
| Ethernet | |
| Porte | 10/100 Base-TX, 8-polet RJ-45 x1 (Autoforhandling, Auto-MDI/MDIX, LED-indikatorer) |
| COM-porte | |
| Porte | 1 x RS-485 1 x Ethernet |
| Protokol | DCON og Modbus/RTU (RS-485) Modbus TCP og MQTT (Ethernet) |
| Strøm | |
| Forbrug | Ikke-PoE: 2.5 W (maks.) PoE: 2.7 W (maks.) |
| Forsynet fra klemrække | +12 ~ +48 VDC |
| Mekanisk | |
| Mål (mm) | Ø 150 x 53 (Ø x H) |
| Installation | Loft-/vægmontering |
| Kapslingsklasse | IP20 |
| Miljø | |
| Driftstemperatur | 0 ~ 50°C |
| Opbevaringstemperatur | -30 ~ +75°C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
