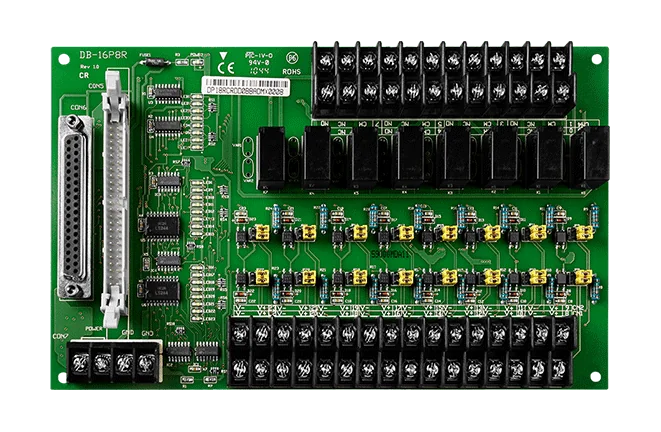

DB-16P8R/DIN Daughter Board, 16-kanals isoleret DI og 8-kanals relæ, DIN-skinne
DIN-skinnemonteret daughter board med 16 optisk isolerede digitale indgange og 8 Form C-relæudgange til OPTO-22-kompatible DIO-kort. Inkl. CA-5015 50-polet fladkabel.
- 16 optisk isolerede digitale indgangskanaler, tør eller våd kontakt valgbar med jumper
- 8 Form C-relæudgange dimensioneret til 250 VAC/5A og 30 VDC/5A
- Tilslutter direkte til DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U og PIO-D48U OPTO-22-kompatible kort
- Indgangens responstid på 20us
- Relæ aktiveringstid 10 ms, frigivelsestid 5 ms
- DIN-skinnemonteret variant
1.195,86 kr. pr. stk.
| 1-9 stk. | 1.195,86 kr. | |
|---|---|---|
| 10-30 stk. | 1.158,49 kr. | −3 % |
| 31+ stk. | 1.136,06 kr. | −5 % |
Produktinformation "DB-16P8R/DIN Daughter Board, 16-kanals isoleret DI og 8-kanals relæ, DIN-skinne"
DB-16P8R/DIN CR er et DAQ-daughter board, der tilføjer 16 optisk isolerede digitale indgange og 8 relæudgange til kompatible digitale I/O-kort i OPTO-22-stil. Det er velegnet til ingeniører, der har brug for at adskille feltkontakter elektrisk fra værtskortet, eller som skal skifte belastninger via Form C-relæer.
Hver indgang kan indstilles med jumper til drift med tørre eller våde kontakter. Relæerne er dimensioneret til 250 VAC/5A og 30 VDC/5A, med en aktiveringstid på 10 ms og en frigivelsestid på 5 ms. DIN-skinne-versionen leveres til montering på en standard DIN-skinne.
Et 1,5 m, 50-polet fladkabel (CA-5015) er medleveret. Kortet er specificeret til en driftstemperatur på 0 ~ 60°C.
Anvendelser
- Isoleret registrering af digitale indgange
- Testautomatisering
| Product type: | Daughter board |
|---|---|
| Interface: | 50-pin flat cable |
| Digital inputs: | 16 |
| Relay outputs: | 8 |
| Isolation: | Optical |
| Operating temperature: | 0 ~ 60°C |
| Mounting: | DIN-rail |
Specifikationer
| Digital indgang | |
|---|---|
| Kanaler | 16 |
| Type | Tør+våd kontakt |
| ON-spændingsniveau | Tør: Luk til GND(TTL) Våd: 2,8 V ~ 24 V(maks.) |
| OFF-spændingsniveau | Tør: Åben (TTL) Våd: 1 V (maks.) |
| Responshastighed | 20us |
| Indgangsimpedans | 1,2 kΩ |
| Relæudgang | |
| Kanaler | 8 X FORM C |
| Type | 24 V effektrelæ |
| Kontaktbelastning | 250 VAC/5 A, 30 VDC/5 A |
| Driftstid | 10 ms |
| Frigivelsestid | 5 ms |
| Elektrisk holdbarhed | 1 x 10^5 |
| Mekanisk levetid | 1 x 10^7 |
| Mekanisk | |
| Mål (mm) | 213 mm x 132 mm |
| Miljø | |
| Driftstemperatur | 0 ~ 60°C |
| Opbevaringstemperatur | -20 ~ 70°C |
| Fugtighed | 5% til 90 % ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
