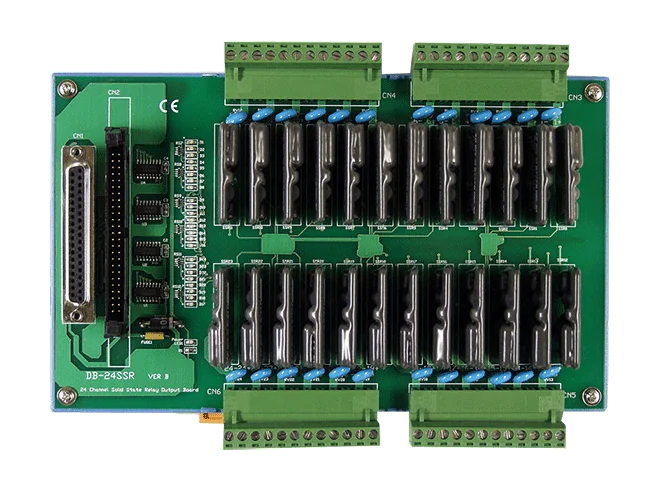

DB-24SSR/DIN 24-kanals AC solid-state relækort, DIN-skinnemontering

DB-24SSR/D/DIN er et 24-kanals solid-state relækort til at koble AC-belastninger ud fra styresignaler på lavt niveau. Hver kanal er et Form A (normalt åben) solid-state relæ med en nominel belastning på 4 A @ 240 VAC, og det aktiveres af et 5 V-signal på den tilsvarende kanal i 50-polet header eller 37-polet D-sub-stik.Kortet er beregnet til almindelige relæudgangsopgaver, hvor et TTL-niveau udgangskort skal drive belastninger i felten. De 37-polede D-sub-, OPTO-22-kompatible og 20-polede stik giver flere måder at forbinde til værtshardwaren, og skrueklemmer forenkler feltinstallationen. En dedikeret LED for hvert relæ viser status med et blik under idriftsættelse og fejlfinding.Denne variant er designet til montage på DIN-skinne og leveres med kablet CA-3710 (DB37 han til han, 45°, 1 M). Den er specificeret til en driftstemperatur på 0 ~ 60°C.AnvendelserTil/fra-styringEnergistyringTestautomationProcesregulering

DB-24SSR/D er et 24-kanals solid-state relaybord af AC-typen til ingeniører, der skal skifte feltlaster fra en værtscomputer, mens styringen holdes galvanisk adskilt fra jordsløjfer og høje spændinger. Hver af de 24 Form A-kanaler aktiveres af et 5 V logiksignal, der tilsluttes via 50-polet header eller 37-polet D-sub-stik, og en dedikeret LED lyser, når relæet er aktivt.37-polet D-sub-stikket accepterer TTL-niveau-udgange fra kompatible udgangskort, så boardet kan fungere som et generelt solid-state relæudgangstrin. Det kan også tilsluttes direkte til OPTO-22-kompatible kort. Skruklemmer forenkler feltinstallationen, og relæerne har lang levetid uden lysbuer, kontaktstudsning eller skifteforstyrrelser.Denne variant leveres med CA-3710 DB37 han-til-han-kabel (45º, 1 m). Basisudgaven DB-24SSR leveres i stedet med CA-5015 50-polet fladkabel, så det medfølgende kabel er den primære forskel mellem de to koder.AnvendelserTil/fra-styringEnergistyringTestautomatiseringProcesstyring

Kortet DB-24SSR indeholder 24 Form A solid-state-relæer på ét daughter board. Hvert relæ skiftes af et 5 V-signal på dets kanal via 50-pin-headeren eller 37-pin D-sub-stikket, så det kan styres direkte fra en logikudgang uden mekanisk kontakt.Relæudgangene er dimensioneret til 4 A ved 240 VAC. Da kortet isolerer værtscomputeren fra højspændingslaster og fjerner jordsløjfeproblemer, er det velegnet til feltinstallation af koblede AC-laster. Fireogtyve LED'er viser status for hvert relæ, og skrueklemmer forenkler tilslutningen. Da 37-pin D-sub-stikket accepterer TTL-udgange fra andre kort, kan DB-24SSR også bruges som et generelt solid-state-relæudgangskort.24 Form A (normalt åbne) solid-state-relækanalerDimensioneret til 4 A ved 240 VAC, maks. forbrug 0,4 A @ +5 VLeveres med CA-5015 fladkabel, 50-pin, 1,5 mMål 130 mm x 220 mm x 32 mm (B x L x H)AnvendelserTil/fra-styringEnergistyringTestautomationProceskontrol

DB-24SSRDC er et DAQ daughter board med 24 normalt åbne (Form A) solid-state-relæer. Det isolerer feltlogiksignaler fra værtscomputeren, hvilket eliminerer jordsløjfeproblemer og beskytter værten mod skadelige spændinger. Hvert relæ aktiveres af et 5 V-signal på sin kanal via 50-polet header eller 37-polet D-sub-stik.DC-varianten er dimensioneret til 4 A ved 3~50 VDC. Fireogtyve LED'er viser tilstanden for hvert relæ, og skrueklemmer gør feltmonteringen enkel. Da kortet har et 37-polet D-sub-stik, kan det styres fra ethvert TTL-udgangskort, og det fungerer derfor også som et generelt solid-state-relæudgangskort.Bestillingskoden inkluderer flatkablet CA-5015 (50-polet, 1,5 m) til tilslutning til et kompatibelt kort.AnvendelserTænd/sluk-styringEnergistyringTestautomatiseringProcesstyring
