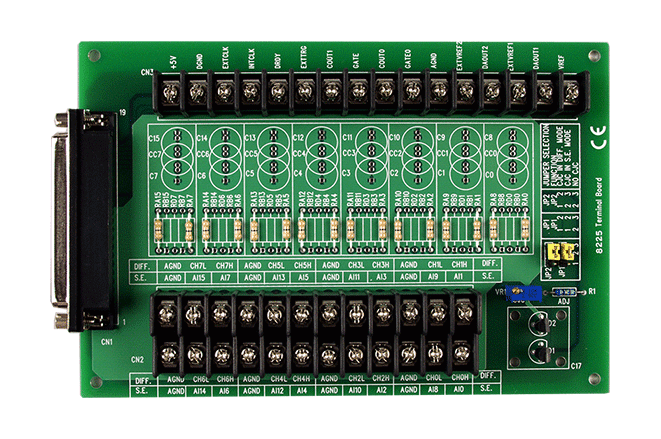

DB-8225/2 DB37 til skruklemmeprintkort til A-82X og PCI-1800U DAQ
DB37-hunstik til skruklemmeprintkort til A-82X og PCI-1800U DAQ-kort, leveret med et 2 m DB37 han-til-han-kabel. Giver 16 single-ended eller 8 differentielle indgangskanaler.
- Skruklemme-breakout til 37-polet I/O-stik på A-82X-serien og PCI-1800U-kort
- 16 kanaler single-ended eller 8 kanaler differentielle
- Tomme pads til brudregistrering, lavpasfilter, strømshunt og spændingsdæmpning
- Indbygget koldt-samlingskredsløb på analog indgangskanal 1
- Jumper-valgbar single-ended eller differentiel tilstand på kanal 1
- Leveres med CA-3720 DB37 han-til-han-kabel, 45º, 2 m
508,24 kr. pr. stk.
| 1-9 stk. | 508,24 kr. | |
|---|---|---|
| 10-30 stk. | 493,29 kr. | −3 % |
| 31+ stk. | 485,82 kr. | −4 % |
Produktinformation "DB-8225/2 DB37 til skruklemmeprintkort til A-82X og PCI-1800U DAQ"
DB-8225/2 er et DB37-hunstik til skruklemmeprintkort, der fører 37-polet I/O-stik fra A-82X-serien og PCI-1800U datafangstkort ud til klemmer til feltledninger. Kortet giver 16 single-ended eller 8 differentielle kanaler, så ingeniører kan forbinde sensorer direkte til klemmerne og tilslutte dem til datafangstkortet via ét kabel.
Kortet har tomme pads til brudregistrering, lavpasfiltrering, strømshunt- og spændingsdæmpningskredsløb, så signalbehandling kan tilføjes, hvor applikationen kræver det. På analog indgangskanal 1 er der monteret et indbygget koldt-samlingskredsløb, og jumpere vælger single-ended eller differentiel tilstand for denne kanal.
- Leveres med CA-3720 DB37 han-til-han-kabel, 45º, 2 m
- Driftstemperaturområde 0 ~ +60 °C, opbevaring -30 ~ +80 °C
- Printkortets størrelse 170 mm x 114 mm
Anvendelser
- Tilslutning af feltsensorer og signaler til A-82X-serien eller PCI-1800U datafangstkort
- Signalbehandling af analoge indgangssignaler ved hjælp af de tomme pad-kredsløb
| Product type: | DAQ daughter board |
|---|---|
| Interface: | DB37 |
| Analog inputs: | 16 single-ended / 8 differential |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Mekanisk | |
|---|---|
| Mål (mm) | 170 mm x 114 mm |
| Miljø | |
| Driftstemperatur | 0~ +60 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10% ~ 90%, ingen kondensering |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
