DN-20 20-pin stiftliste til skrueklemmeplade, 5,08 mm stigning, DIN-skinne

DN-20-381 er et DAQ-daughter board, der fører to 20-polede headere ud til skrueklemmer med pin-til-pin-forbindelse. Det giver ingeniører en praktisk måde at forbinde I/O-signaler fra en 20-polet header til feltforbindelser. Boardet er beregnet til DIN-skinnemontage i et kabinet og har en klemmepitch på 3,81 mm.Der medfølger to CA-2010 flatkabler (20-polet, 1 m), så boardet kan tilsluttes en kompatibel headerkilde direkte ud af kassen. Boardet måler 103 mm x 86 mm og er godkendt til en driftstemperatur på 0 ~ 60°C.DN-20-381 er mærket med CE, UKCA, FCC og WEEE. Kontrollér headerlayoutet på dit værtsboard inden bestilling, da klemmeboardet er beregnet til I/O via 20-polet header.AnvendelserForbindelse af feltsignaler fra I/O på 20-polet header-DAQ-daughter board til skrueklemmerKabinetinstallationer med DIN-skinnemonterede klemmer

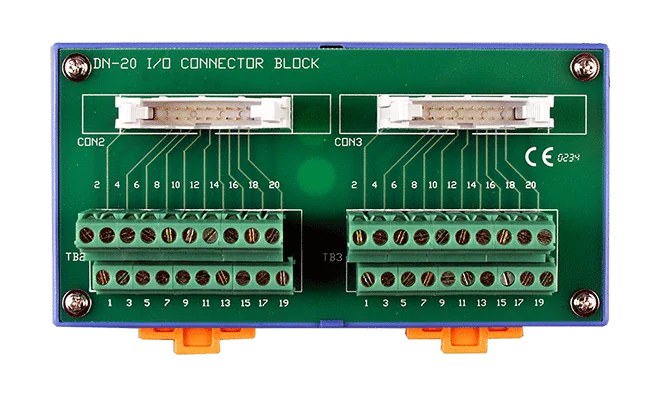

Headerbrættet DN-20/N CR er et headertil-skrueklemme-bræt, der fører to 20-pin headere ud til pin-til-pin skrueklemmer. Det giver ingeniører en praktisk måde at forbinde feltsignaler til et DAQ-daughter board. Hver 20-pin header er forbundet til klemmerne med et 5,08 mm pitch.Kittet indeholder to CA-2010 flatkabler (20-pin, 1 m), så brættet kan forbindes til daughter boardet uden separat kabling. Serienes specifikationer angiver DIN-skinnemontage, hvilket forenkler montagen i et styreskab.Kontrollér montage- og tilslutningsdetaljerne mod din installation, før du bestiller, da prislistens post for denne kode ikke gentager DIN-skinnemuligheden. Serienes driftsområde er 0 ~ 60 °C, med opbevaring ved -20 ~ 70 °C.AnvendelserTilslutning af feltsignaler til et DAQ-daughter board via flatkabel og skrueklemmer

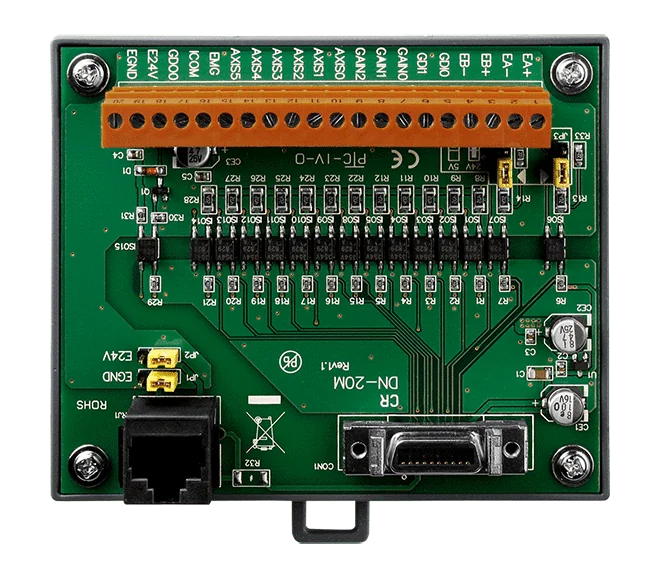

DN-20M CR er et motion control daughter board til ICP DAS 6-akset styringer, herunder PISO-PS600, PISO-VS600, I-8196F, I-9196F og PMDK. Det giver ingeniører en praktisk måde at forbinde en fuldt funktionel manuel pulsgenerator (MPG) til styringen uden specialfremstillede kabler, samtidig med at der er et punkt til FRnet-tilslutning.Signalerne føres via skrueklemmer for ligetil feltinstallation, med en pin-til-pin skrueklemmeopstilling for den tilsluttede manuelle pulsgenerator. Der er indbygget isolationskredsløb på printet for at beskytte styringen, og et 20-polet SCSI-II-stik samt en RJ-45-port udgør de øvrige grænsefladeIndstillinger. Printet monteres på DIN-skinne.Egnet til panellayouts, hvor kabling til den manuelle pulsgenerator og FRnet skal afsluttes pænt og ordentligtDriftsområde på -20 ~ +75 °C og 10 ~ 90 % RH, ikke-kondenserendeAnvendelserIndgang for manuel pulsgenerator i motion control-systemerFRnet-tilslutning på ICP DAS 6-akset motion controllereMotion control-kabling til PISO-PS600, PISO-VS600, I-8196F, I-9196F og PMDK styringer

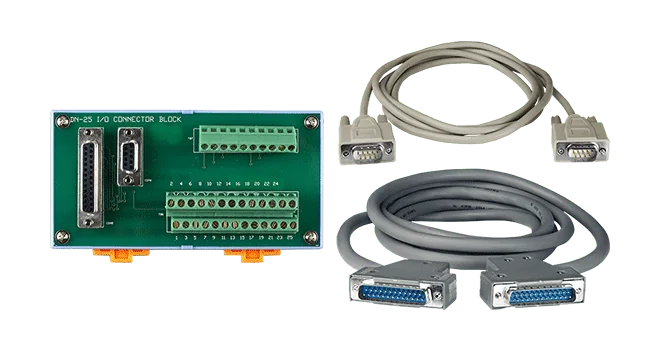

The DN-25 CR er en DIN-skinne I/O-tilslutningsblok, der fører signaler fra 9-polede og 25-polede D-sub-stik ud til skrueklemmer, og dermed giver ingeniører et tilgængeligt tilslutningspunkt til feltforbindelser. Den er opført i kategorien tilbehør til DAQ-daughter boards.Hver pin på D-sub-stikkene er forbundet pin-til-pin med en skrueklemme med 5,08 mm pitch, hvilket gør feltinstallationen ligetil. Blokken måler 48 mm x 76 mm og monteres på en DIN-skinne.Pakken indeholder to kabler: et CA-0920 DB9 (han) til DB9 (han) kabel forbundet RS-232 Pin1-Pin9, 2 m langt, samt et CA-2520 DB25 han til han kabel, 45º, 2 m langt. Enheden er specificeret til drift ved 0 ~ 60°C og opbevaring ved -20 ~ 70°C, med 5% ~ 90% RH ikke-kondenserende luftfugtighed, og har CE-, UKCA-, FCC-, RoHS- og WEEE-certificeringer.AnvendelserTilslutning af feltets I/O-signaler til D-sub-tilsluttet dataopsamlingshardwareDIN-skinneinstallation i styreskabe
