DN-37 DB37 til skrueklemmeplade, 5,08 mm pitch, DIN-skinne

DB37 hun til skrueklemmeprint (pitch = 5,08 mm) med DIN-skinnemontage. Inkluderer: CA-3720AM (DB37 han til hun, med modingkabinet, 45º, 2 m).

DN-37-381-A bryder en 37-polet D-sub-forbindelse ud til to 19-polede skrueklemrækker med 3,81 mm pitch, monteret på en DIN-skinne. Det giver ingeniører en praktisk måde at forbinde feltledninger til DB37-udstyrede dataopsamlingsenheder uden at afslutte de enkelte ledere i D-sub-stikket.Bestillingskoden inkluderer et CA-3710A DB37 han-til-hun-kabel, 45º, 1 m, så kortet kan tilsluttes en DB37-kilde med det samme. Kortet måler 99 mm x 82 mm og er beregnet til montage på DIN-skinne.Kortet er specificeret til en driftstemperatur på 0 ~ 60°C og en opbevaringstemperatur på -20 ~ 70°C, med 5% ~ 90% RH luftfugtighed, ikke-kondenserende. Det er CE-, UKCA-, FCC-, RoHS- og WEEE-mærket.AnvendelserTilslutning af feltsignaler til DB37-dataopsamlingskortPanelmonteret I/O-tilslutning i styreskabe

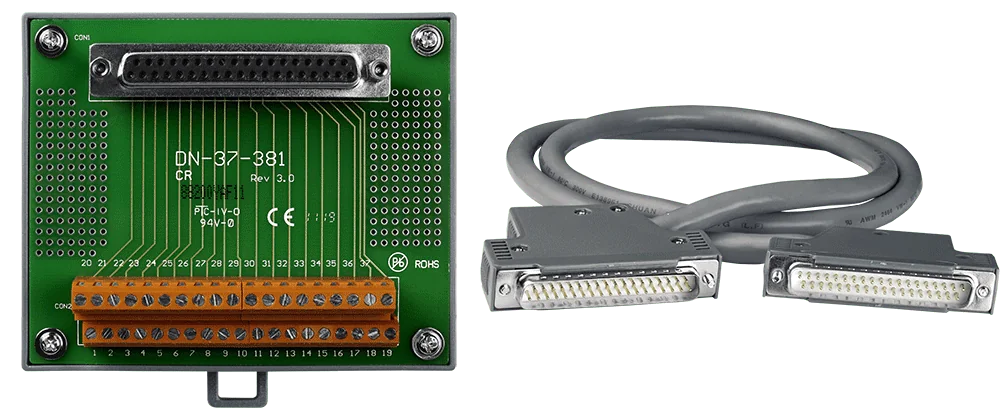

DN-37-381 fører et 37-polet D-sub-stik ud til skrueterminaler og giver ingenieren et praktisk feltledningspunkt for signaler fra DAQ-daughter boards. Kortet har ét hunstik af typen DB37 og to 19-polede skrueterminalblokke med 3,81 mm pitch, monteret på et kort beregnet til DIN-skinnemontering.Bestillingskoden inkluderer kablet CA-3710, et 1 m DB37 han-til-han-kabel med 45º-vinkel, så kortet kan tilsluttes en tilsvarende DB37-port uden at skaffe et separat kabel. Kortet måler 99 mm x 82 mm.Designet til en driftstemperatur på 0 ~ 60°C og opbevaringstemperatur på -20 ~ 70°C, med 5% ~ 90% RH luftfugtighed uden kondens. Certificeret til CE, UKCA, FCC, RoHS og WEEE.AnvendelserUdførelse af DB37-signaler fra DAQ-daughter boards til skrueterminalerFeltledning i DIN-skinnemonterede styreskabe

DN-37/N-A bryder en 37-polet D-sub-forbindelse ud til skrueklemmer, så feltledninger kan tilsluttes på et klemmekort i stedet for direkte på DAQ-kortet. Den er velegnet til ingeniører, der har brug for et praktisk tilslutningspunkt for signaler fra et DB37-interface.Kortet har to 19-polede skrueklemmeblokke med 5,08 mm pitch samt en ekstra 37-polet D-sub-forbindelse til udvidelse. Det er specificeret til en maksimal strøm på 1 A og en DC-spænding på 50 V med en dielektrisk styrkeprøvespænding på 250 VAC i et minut.Bestillingskoden inkluderer et 1 m DB37-kabel med han-hun-stik. Kortet er specificeret til en driftstemperatur på 0 ~ 60 °C og er CE-, UKCA-, FCC-, RoHS- og WEEE-mærket.AnvendelserTilslutning af feltledninger til DAQ-kort med DB37-stikUdvidelse af signalforbindelser fra et 37-polet D-sub-interface

DN-37/N CR fordeler to 37-polede D-sub-stik ud til 19-polede skrueklemmeblokke med 5.08 mm pitch, hvilket giver ingeniører en praktisk måde at forbinde feltsignaler til et DAQ-daughter board uden at fremstille en specialkabelsamling. Printet har to DB37-hunstik, så det ene kan bruges til udvidelse, mens det andet anvendes til hovedforbindelsen.De elektriske data, der er angivet for DN-37-serien, er en maksimal strømstyrke på 1 A, en maksimal DC-spænding på 50 V og en dielektrisk gennemslagsspænding på 250 VAC i et minut. Printet måler 144 mm x 72 mm og har et driftstemperaturområde på 0 ~ 60 °C, med opbevaring ved -20 ~ 70 °C og 5 % ~ 90 % RH fugtighed, ikke-kondenserende.Denne kode leveres med et CA-3710-kabel (DB37 hanstik til hanstik, 45º, 1 m), så printet kan tilsluttes et kompatibelt DAQ-modul direkte ved udpakning. Bemærk, at DIN-skinnemontagen, der nævnes for DN-37-serien, ikke er en del af beskrivelsen for DN-37/N CR, så kontrollér de mekaniske detaljer, før du specificerer den til et skinnemonteret skab.AnvendelserTilslutning af feltsignaler til DB37-baserede DAQ-daughter boardsSammenkobling af dataopsamlingshardware med skrueklemmeforbindelser

DN-37/2 CR er en DIN-skinnemonteret breakout-plade, der fører en DB37 D-sub-hunforbindelse ud til to 19-polede skrueklemmeblokke med 5,08 mm rastermål. Den er velegnet til ingeniører, der skal forbinde feltsignaler til DB37-udstyrede dataopsamlingsenheder uden at arbejde direkte på D-sub-stifterne.Pladen har to 37-polede D-sub-stik, et til forbindelsen til værtsenheden og et til udvidelse. Bestillingskoden inkluderer CA-3720 DB37 han-til-han-kabel, 45º, 2 m, så pladen kan tilsluttes værtsenheden direkte fra æsken.De elektriske grænseværdier er 1 A maksimal strøm, 50 V maksimal DC og 250 VAC dielektrisk spændingsprøvning i ét minut. Pladen måler 144 mm x 72 mm og er specificeret til drift ved 0 ~ 60°C.AnvendelserFeltledningsbreakout til DB37-udstyrede dataopsamlingsenhederAfslutning af signalledninger på en DIN-skinnepanel

DN-37-A er et DIN-skinnemonteret klemmeprint, der modtager signaler fra en DB37 D-sub-hunstik og fører dem ud på skrueklemmer med 5,08 mm pitch. Det passer til ingeniører, der ønsker at forbinde feltsignaler til et DB37-baseret I/O-kort uden at lave individuelle kabelafslutninger.Printet har to 37-polede D-sub-stik, hvoraf det ene er beregnet til udvidelse, samt to 19-polede skrueklemmeblokke. Bestillingskoden DN-37-A CR inkluderer et CA-3710A DB37 han-til-hun-kabel, 45º, 1 m, så printet kan tilsluttes en kompatibel DB37-enhed direkte ud af æsken.De elektriske data er 1 A maksimal strøm, 50 V maksimal DC-spænding og en dielektrisk gennemslagsspænding på 250 VAC i et minut. Printet måler 144 mm x 72 mm og er specificeret til drift ved 0 ~ 60°C.AnvendelserFeltledningsafslutning for I/O-signaler tilsluttet via DB37
