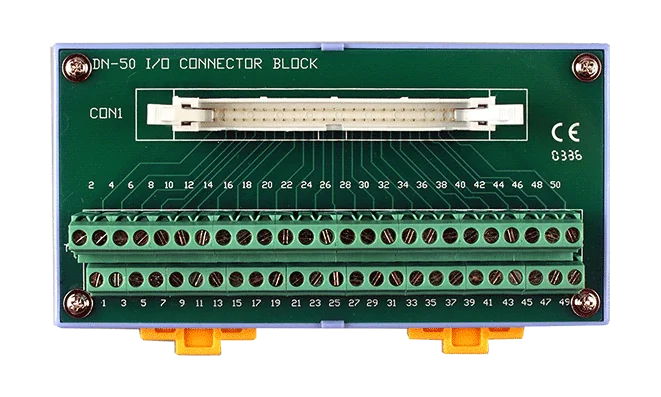

DN-50 50-polet I/O-stikblok med CA-5015 fladkabel, DIN-skinne
Et DIN-skinnemonteret 50-polet header I/O-stikblok med skrueklemmer for hver pin, leveret med et 1,5 m CA-5015 fladkabel til tilslutning af feltsignaler til et DAQ-kort.
- 50-polet header med skrueklemmetilslutning til hver pin til I/O-tilslutning
- Leveret med CA-5015 fladkabel, 50-polet, 1,5 m
- DIN-skinnemontage i et fodaftryk på 148 mm x 76 mm
- Driftstemperatur 0 ~ 60°C; opbevaring -20 ~ 70°C
- Fugtighed 5% ~ 90% RH, ikke-kondenserende
- Certificeret CE, UKCA, FCC, RoHS og WEEE
523,15 kr. pr. stk.
| 1-9 stk. | 523,15 kr. | |
|---|---|---|
| 10-30 stk. | 500,73 kr. | −4 % |
| 31+ stk. | 470,84 kr. | −10 % |
Produktinformation "DN-50 50-polet I/O-stikblok med CA-5015 fladkabel, DIN-skinne"
DN-50 CR er et 50-polet I/O-stikblok, der giver feltledningerne et rent og organiseret tilslutningspunkt. Hver pin på den 50-polede header føres ud til en skrueklemme, så signalerne kan tilsluttes på skinnen og føres til styringen eller DAQ-kortet via ét enkelt kabel.
Bestillingskoden DN-50 CR inkluderer CA-5015 fladkablet, et 50-polet kabel på 1,5 m, så blokken kan tilsluttes med det samme. Den monteres på en DIN-skinne og er certificeret med CE, UKCA, FCC, RoHS og WEEE.
- Til driftstemperatur på 0 ~ 60°C
- Opbevaringstemperatur på -20 ~ 70°C
- Fugtighedstolerance på 5% ~ 90% RH, ikke-kondenserende
Anvendelser
- Tilslutning af feltets I/O-signaler til et DAQ-daughter board
- Panelmonteret signalfordeling i styreskabe
| Driftstemperatur: | 0 ~ 60 °C |
|---|---|
| Grænseflade: | 50-polet stiftliste |
| Montage: | DIN-skinne |
| Produkttype: | Stikblok |
Specifikationer
| Mekanisk | |
|---|---|
| Mål (mm) | 148 mm x 76 mm |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | 0 ~ 60°C |
| Opbevaringstemperatur | -20 ~ 70°C |
| Fugtighed | 5% ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Login
Lignende produkter

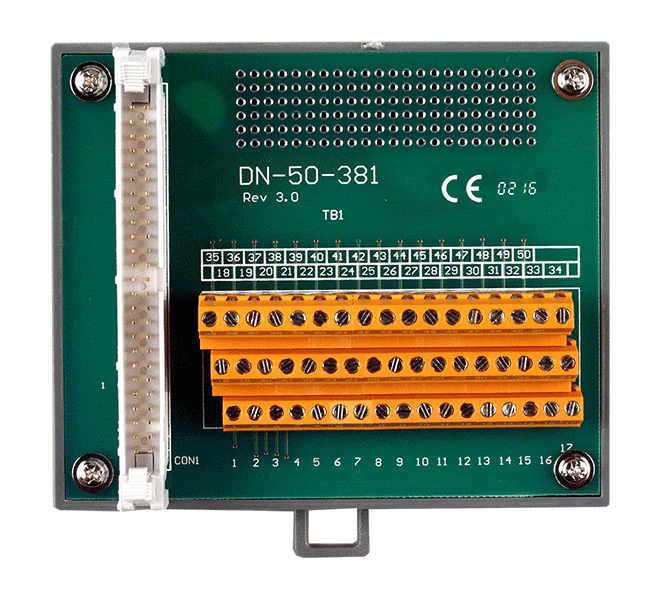

DN-50-381 er et 50-pin header I/O-stikblok med 3,81 mm pitch. Det fører 50-pin headeren ud til skrueklemmer, så feltledninger kan tilsluttes på et DIN-skinnemonteret blok i stedet for direkte på headeren.Hver headerpin er forbundet pin-til-pin med en skrueklemme, hvilket holder signalmappingen enkel ved idriftsættelse og fejlfinding. Blokken leveres sammen med CA-5015 fladkabel, en 50-pin, 1,5 m samling, der forbinder headeren med blokken.Blokken er specificeret til en driftstemperatur på 0 ~ 60°C og en opbevaringstemperatur på -20 ~ 70°C ved 5% ~ 90% RH luftfugtighed, ikke-kondenserende. Den er CE-, UKCA-, FCC- og WEEE-mærket.AnvendelserAfslutning af feltledninger til I/O på en 50-pin header i en DAQ daughter board-installationPanelmonteret DIN-skinne-tilslutning til dataopsamlingssystemer
