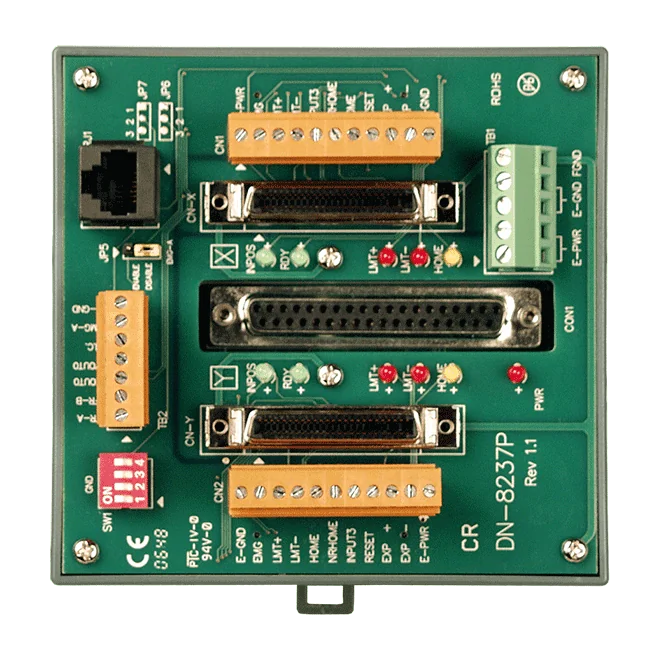

DN-8237PB 2-akset bevægelsesstyring, terminalkort til Panasonic MINAS A4/A5
To-akset terminalkort til pulsstyrede stepper- eller servodrev, bygget til Panasonic MINAS A4/A5 servoforstærkere og ICP DAS 2-akset bevægelsesstyringer såsom I-8092F og PISO-PS200.
- To-akset pulsstyringsudgange til stepper- eller servomotorer, med encoder-feedback og servo-enable-linjer pr. akse
- Højhastigheds-optokoblerisolering til beskyttelse af bevægelsesstyringen
- Udskiftelige terminalstik gør det muligt at ændre akseopdelingen uden ny ledningsføring
- Indbygget strømmodul der accepterer 20 ~ 26 VDC (0,5 A, 12 W ved 24 VDC)
- Strømlysdiode og statuslysdioder for home- og endestopkontakter
- FRnet-terminal til højhastigheds seriel I/O-udvidelse, når styringen understøtter FRnet
1.606,93 kr. pr. stk.
| 1-9 stk. | 1.606,93 kr. | |
|---|---|---|
| 10-30 stk. | 1.554,61 kr. | −3 % |
| 31+ stk. | 1.524,72 kr. | −5 % |
Produktinformation "DN-8237PB 2-akset bevægelsesstyring, terminalkort til Panasonic MINAS A4/A5"
DN-8237PB CR er et to-akset daughter board, der giver pulsstyret stepper- eller servo-bevægelsesstyring en skrueterminalgrænseflade til ledningsføring. Det er designet til ICP DAS 2-akset bevægelsesstyringer, herunder I-8092F og PISO-PS200, og er konfigureret til Panasonic MINAS A4/A5 servoforstærkere.
Hver af de fire grænsefladegrupper betjener én akse og indeholder pulsudgangens styrelinjer, encoder-feedbacklinjer, indgange til home-, nær-home- og endestopkontakter samt et servo-enable-udgang. Optokoblerisolering på kortet bidrager til at beskytte styringen. Terminalstikkene kan skiftes ud for at ændre akseopdelingen uden ny ledningsføring.
Et indbygget strømmodul accepterer et bredt indgangsområde på 20 ~ 26 VDC og leverer de spændinger, kortets øvrige kredsløb har brug for. Strøm- og statuslysdioder, herunder indikation for home- og endestopkontakter, gør idriftsættelse og fejlfinding lettere. Kortet er specificeret til en driftstemperatur på -20 ~ +75 °C.
Anvendelser
- To-akset stepper- eller servopositionering med ICP DAS 2-akset bevægelsesstyringer
- Styring af Panasonic MINAS A4/A5 servoforstærkere via pulsstyring
- Ledningsføring og signalfordeling til bevægelsessystemer, der kræver indgange til home-, nær-home- og endestopkontakter
| Product type: | Motion control terminal board |
|---|---|
| Interface: | Screw terminal |
| Isolation: | Photo-coupling |
| Power input: | 20 ~ 26 VDC |
| Operating temperature: | -20 ~ +75 °C |
Specifikationer
| Strøm | |
|---|---|
| Indgangsområde | 20 ~ 26 VDC, 0,5 A |
| Forbrug | 12 W (24 VDC) |
| Mekanisk | |
| Mål (mm) | 110 mm X 107 mm |
| Miljø | |
| Driftstemperatur | -20 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +85 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
