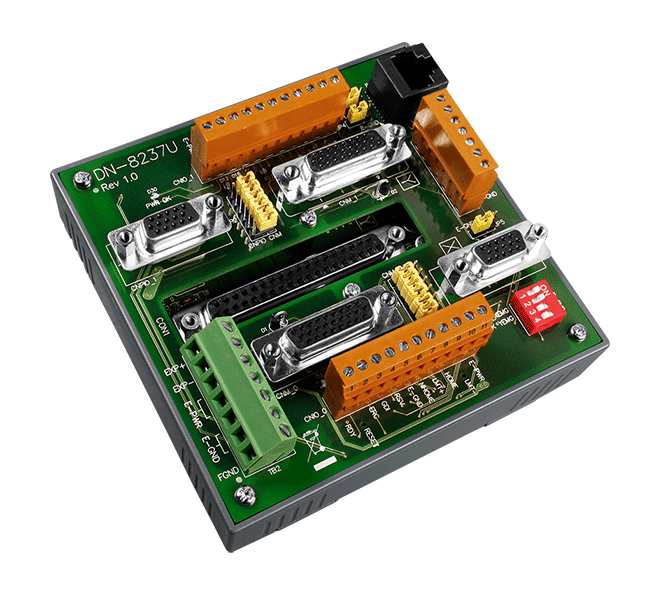

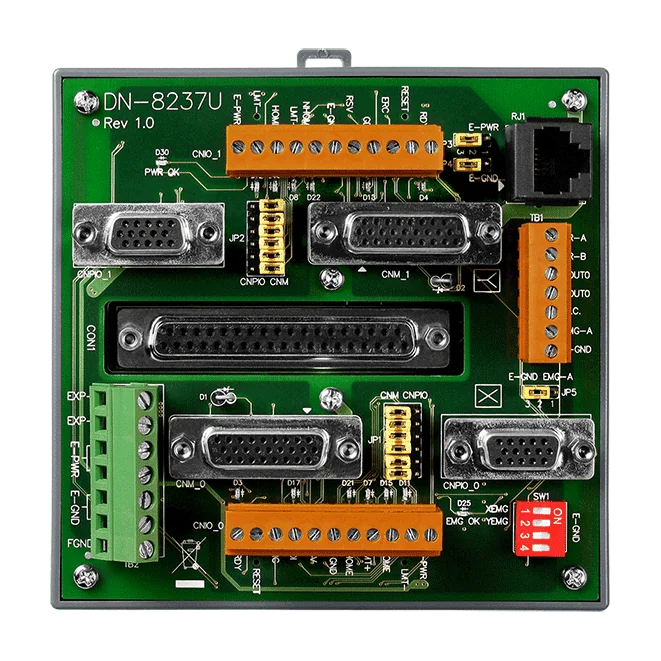

DN-8237UB 2-akse stepper/servo motion control terminalkort
2-akset terminalkort til stepper- eller servo motion control med snap-on tilslutning, optokobler-isolation og indbygget 20 ~ 26 VDC strømmodul til ICP DAS 2-akse motion controllere.
- Højhastigheds optokobler-isolation på det interne kredsløb til beskyttelse af controlleren
- Pulsstyret grænseflade til stepper- eller servomotorer med to uafhængige akser
- Signaler pr. akse: pulsudgang, encoder-feedback, home-, near-home- og endestopindgange, servo-enable-udgang
- Udskiftelige terminalstik gør det muligt at ombytte akseDefinitioner uden omledning
- Indbygget strømmodul der accepterer 20 ~ 26 VDC (0,5 A indgangsmærkestrøm, 12 W forbrug ved 24 VDC)
- Strømlysdiode og statuslysdioder for home- og endestopkontakter
1.569,56 kr. pr. stk.
| 1-9 stk. | 1.569,56 kr. | |
|---|---|---|
| 10-30 stk. | 1.517,24 kr. | −3 % |
| 31+ stk. | 1.487,35 kr. | −5 % |
Produktinformation "DN-8237UB 2-akse stepper/servo motion control terminalkort"
The DN-8237UB CR er et 2-akse datterkort, der giver ICP DAS 2-akse motion controllere, såsom I-8092F og PISO-PS200, en praktisk skrueterminal-grænseflade til pulsstyrede stepper- eller servodrev. Det er designet til den universelle snap-on-tilslutningskonfiguration, så feltsignaler kan tilsluttes uden at ændre controlleren.
Hver akse har sin egen signalgruppe, der dækker pulsudgangs-styrelinjer, encoder-feedback, home-, near-home- og endestopindgange samt et servo-enable-udgang. Det indbyggede højhastigheds-optokobler-isolation hjælper med at beskytte controlleren, og statuslysdioder for strøm, home- og endestopkontakter gør idriftsættelse og fejlfinding lettere. Terminalstikkene kan udskiftes, så hver akses definition kan ændres uden omledning.
Kortet har et indbygget strømmodul, der accepterer 20 ~ 26 VDC og leverer de spændinger, det interne kredsløb har brug for. Det egner sig til generelle motordrivere samt Mitsubishi- og Panasonic-motorforstærkere, og har en FRnet-terminal til højhastigheds seriel I/O-udvidelse, hvor controlleren understøtter FRnet.
Anvendelser
- 2-akset stepper-motorstyring med pulsstyrede drivere
- 2-akset servomotorstyring med pulsstyrede drivere
- Tilslutning af generelle, Mitsubishi- og Panasonic-motorforstærkere til ICP DAS 2-akse motion controllere
- Flerakset maskinpositionering med home- og endestopsensing
| Product type: | Motion control terminal board |
|---|---|
| Interface: | Pulse command |
| Isolation: | Photo-coupling |
| Power input: | 20 ~ 26 VDC |
| Operating temperature: | -20 ~ +75 °C |
Specifikationer
| Strøm | |
|---|---|
| Indgangsområde | 20 ~ 26 VDC, 0,5 A |
| Forbrug | 12 W (24 VDC) |
| Mekanisk | |
| Mål (mm) | 110 mm X 107 mm |
| Miljø | |
| Driftstemperatur | -20 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +85 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
