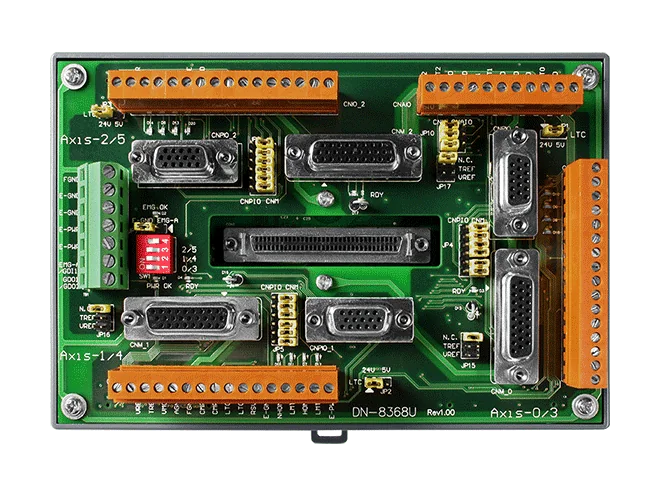

DN-8368UB 3-akset stepper/servo motion control-terminalkort
Et 3-akset terminalkort til stepper- eller servomotorer med pulskommando og højhastigheds-optokobler-isolering, designet til ICP DAS 6-akset motion-controllere.
- Understøtter stepper- eller servomotorer med pulskommando
- Højhastigheds-optokobler-isolering til at beskytte controlleren
- Tre akser pr. kort; to kort kræves til 6-akset styring
- Udskiftelige terminalstik ændrer akseallokering uden omkabling
- Strømindikator og statusindikatorer for home- og endestop-kontakter
- Indbygget strømmodul leverer spændinger til kortets kredsløb
1.756,30 kr. pr. stk.
| 1-9 stk. | 1.756,30 kr. | |
|---|---|---|
| 10-30 stk. | 1.703,98 kr. | −3 % |
| 31+ stk. | 1.666,61 kr. | −5 % |
Produktinformation "DN-8368UB 3-akset stepper/servo motion control-terminalkort"
DN-8368UB CR er et 3-akset daughter board til stepper- og servo-motion control. Det er designet til ICP DAS 6-akset motion-controllere såsom PISO-PS600, PISO-VS600 og PMDK. Hvert DN-8368UB CR håndterer tre akser, så to kort kræves for at understøtte 6-akset styring.
Hver akse-gruppe har pulsudgangs-kommandolinjer, encoder-feedbacklinjer, mekaniske kontaktindgange (home-, near home- og endestop-kontakter) samt servo ind- og udgangssignaler såsom Srv_On, ERC, ALM_RST, RDY, Alarm og INP. Højhastigheds-optokobler-isolering på kortet hjælper med at beskytte controlleren. Kortet har også et indbygget strømmodul, der leverer de spændinger, kredsløbet har brug for.
Skrueterminalforbindelsen anvendes med universel snap-on-tilslutning. Terminalstikkene kan byttes om for at ændre akseallokeringen uden omkabling. Strøm- og statusindikatorer, herunder indikatorer for home- og endestop-kontakter, letter idriftsættelse og fejlfinding.
Anvendelser
- Tre-akset stepper- eller servo-motion control med PISO-PS600, PISO-VS600 eller PMDK-controllere
- Tilslutning af servodrev via Srv_On, ERC, ALM_RST, RDY, Alarm og INP-signaler
- Udvidelse af ICP DAS 6-akset motion-systemer med et andet kort
| Product type: | Motion control terminal board |
|---|---|
| Interface: | Pulse command |
| Isolation: | High speed photo-coupling |
| Power input: | 20 ~ 26 VDC |
| Operating temperature: | -20 ~ +75 °C |
Specifikationer
| Strøm | |
|---|---|
| Indgangsområde | 20 ~ 26 VDC, 0,5 A |
| Forbrug | 12 W (24 VDC) |
| Mekanisk | |
| Mål (mm) | 162 mm X 107 mm |
| Miljø | |
| Driftstemperatur | -20 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +85 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
