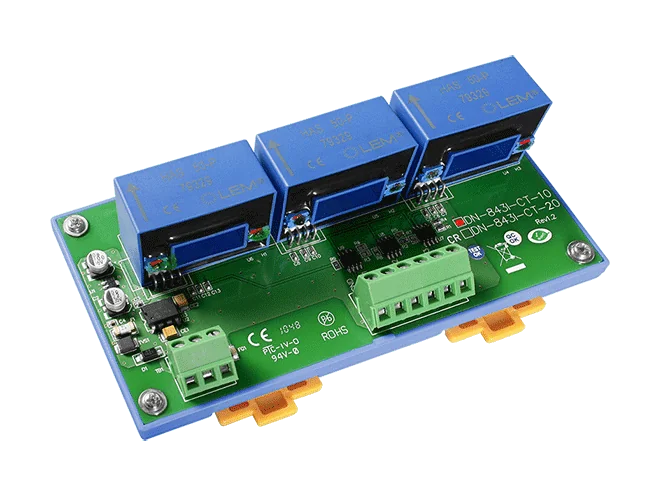

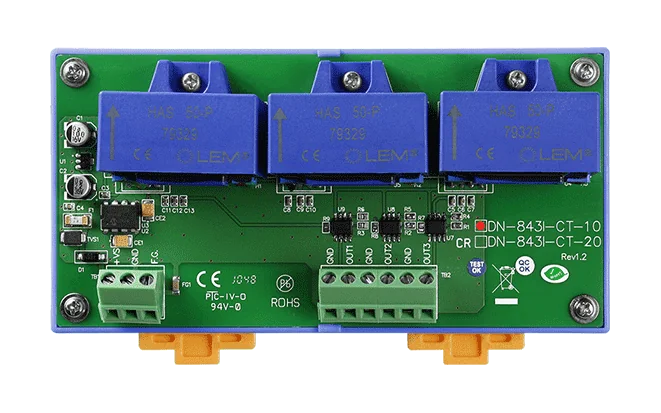

DN-843I-CT-10 3-kanals 10 A AC/DC strømtransformermodul

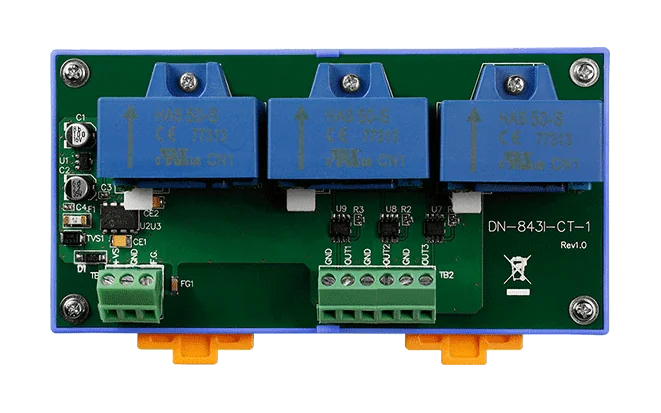

DN-843I-CT-1 CR er et 3-kanals strømtransformermodul med massiv kerne til måling af AC- og DC-strømme op til ±1 A. Hver indgang skaleres til et lineært ±1,6 Vpp analogt udgangssignal, så signalet kan læses af standard analoge indgangsmoduler såsom I-7017 og I-87017 uden behov for dedikeret højstrømshardware."I"-versionen er designet til at holde ind- og udgangssignaler elektrisk adskilt. Den yder 3000 VDC intern isolation i modulet og 3000 Vrms kanal-til-kanal-isolation, hvilket hjælper med at reducere støjkobling fra strømindgangene ind i målekredsløbet og mellem kanalerne.Modulet monteres på en DIN-skinne, forsynes fra +10 VDC til +24 VDC med et forbrug på 1,2 W og er specificeret til drift fra -25 til +75 °C. Den massive kerne har en indvendig diameter på 20,4 x 10,4 mm, og plasthuset måler 148 x 83 x 39 mm (B x L x D).AnvendelserHøjstrømsmåling med analoge indgangsmoduler I-7017 og I-87017Overvågning af elektrisk strøm i industrielle automationstavler

DN-843I-CT-20 CR er et trekanals strømtransformermodul, der gør det muligt at måle høj AC- og DC-strøm med standard analoge indgangsmoduler. Hver kanal accepterer op til ±20 A og dæmper signalet lineært til en udgang på ±10 Vpp, så signalet kan læses direkte af kompatibel I/O-hardware."I"-versionen giver 3000 VDC isolation internt i modulet og 3000 VDC isolation mellem kanalerne, hvilket forhindrer støj i at passere mellem indgange, udgange og kanaler. Det lukkede massive kerne-design har en indre diameter på 20,4 x 10,4 mm, og modulet er beregnet til brug sammen med analoge indgangsmoduler I-7017 og I-87017.Plasthuset monteres på DIN-skinne og forsynes fra +10 VDC til +24 VDC over et driftsområde på -25 ~ +75 °C. Den almindelige EMS-beskyttelse omfatter ESD-immunitet op til ±4 kV kontaktafladning og ±8 kV luftafladning.AnvendelserHøjstrømsmåling i AC- og DC-kredsløb med analoge indgangsmodulerIsoleret strømovervågning sammen med dataopsamlingsmodulerne I-7017 og I-87017

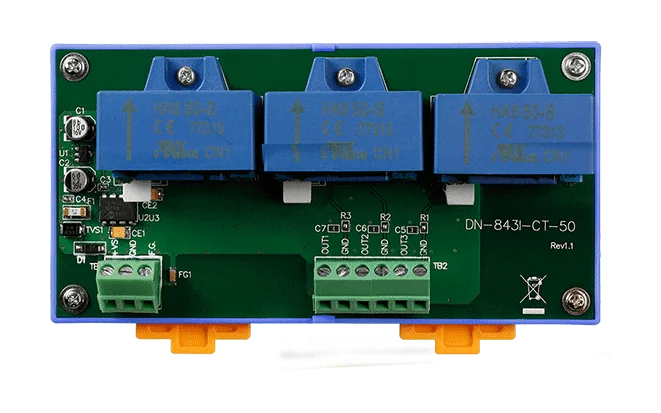

DN-843I-CT-50 CR er et tre-kanals strømtransformermodul, der omsætter strømme op til ±50 A, AC eller DC, til et proportionalt ±4 Vpp-signal. Det gør det muligt for ingeniører at måle høje strømme med standard lavspændings analoge indgangsmoduler, uden at føre højstrømsledere ind i styreelektronikken."I"-versionen tilføjer galvanisk isolation på 3000 VDC mellem indgang og udgang og 3000 Vrms mellem kanalerne. Dermed holdes støj fra højstrømssiden ude af måleforløbet, og kanalerne adskilles fra hinanden. Modulet er velegnet til brug sammen med analoge indgangsmoduler som I-7017 og I-87017.Hver kanal bruger en lukket massiv kerne med en åbning på 20,4 x 10,4 mm og forsynes fra +10 VDC til +24 VDC. Det plastikhus til DIN-skinne dækker et driftsområde på -25 ~ +75 °C.AnvendelserHøjstrømsmåling med analoge indgangsmodulerIsoleret AC/DC-strømovervågning i styreskabe

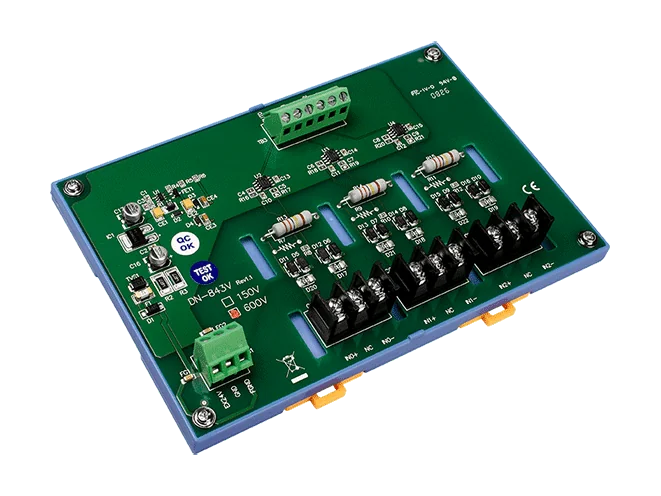

DN-843V-600V er en 3-kanals spændingsdæmper, der reducerer høje AC- eller DC-indgangsspændinger, op til ±600 Vpp, til et ±10 Vpp udgangssignal. Dermed kan høje spændinger måles med analoge indgangsmoduler som I-7017 og I-87017.Hver kanal har et lineært dæmpningsforhold og en indgangsimpedans på >1 MΩ, med en nøjagtighed på 1 % af FSR og en båndbredde på 100 KHz. Modulet forsynes fra +10 ~ +30 VDC og har et forbrug på 0,56 W, og det monteres på en DIN-skinne.Denne ikke-isolerede variant er beregnet til anvendelser, hvor isolation mellem kanaler og internt i modulet ikke er påkrævet. Til isoleret drift leverer DN-843VI-600V 3000 VDC isolation mellem kanaler og internt i modulet.Dæmper ±600 Vpp AC/DC-indgange til ±10 Vpp udgangeTre uafhængige kanaler med lineært dæmpningsforholdIndgangsimpedans >1 MΩ og 1 % af FSR nøjagtighed100 KHz båndbreddeStrømindgang på +10 ~ +30 VDC, 0,56 W forbrugPlastkabinet, 174 x 122 x 25 mm, montering på DIN-skinneDriftstemperatur -25 ~ +75 °C; CE, UKCA, RoHS og WEEEAnvendelserMåling af høje AC- eller DC-spændingssignaler med standard ±10 V analoge indgangsmodulerTilslutning af højspændingskilder til I-7017- og I-87017-analoge indgangsmoduler
