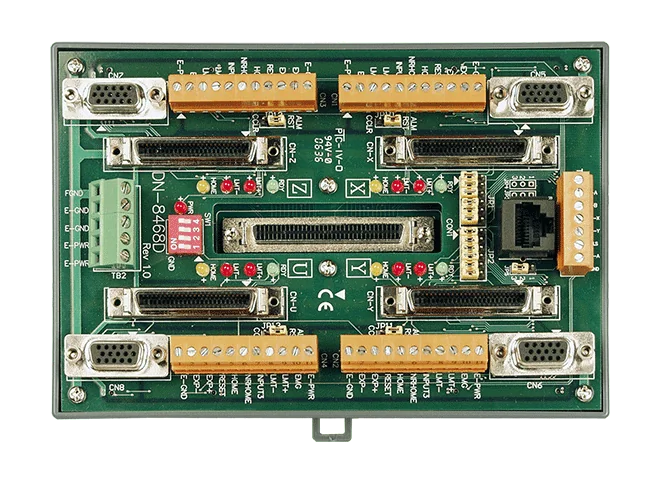

DN-8468DB 4-akse stepper/servo-motion terminalkort til Delta ASDA-A
4-akset pulskommando-terminalkort til ICP DAS 4-akset motion-controllere og Delta ASDA-A servoforstærkere, med optokoblet isolation og statuslysdioder.
- Fire akser med pulskommandoudgange til stepper- eller servomotorer, hver med encoder-feedback og servo-enable-linjer
- Højhastigheds-optokoblingsisolation for at beskytte motion-controlleren
- Skrueterminaler med stik, der kan byttes for at omtildele akser uden omledning
- Indbygget strømmodul med 20 ~ 26 VDC indgang, 12 W forbrug ved 24 VDC
- Strømlysdiode samt statuslysdioder for home- og endestopkontakter
- FRnet-terminal til højhastigheds seriel I/O-udvidelse, når controlleren understøtter FRnet
1.831,03 kr. pr. stk.
| 1-9 stk. | 1.831,03 kr. | |
|---|---|---|
| 10-30 stk. | 1.778,72 kr. | −3 % |
| 31+ stk. | 1.741,35 kr. | −5 % |
Produktinformation "DN-8468DB 4-akse stepper/servo-motion terminalkort til Delta ASDA-A"
Den DN-8468DB CR er et 4-akset terminalkort til stepper- og servo-motion control, designet til at sidde mellem en 4-akset motion-controller fra ICP DAS og en Delta ASDA-A servoforstærker. Hver akse har sin egen gruppe af pulskommando-, encoder-feedback-, home-, near-home- og endestopsignaler samt et servo-enable-udgang, tilgængelige på skrueterminaler for en ligetil installation.
Ingeniører vælger dette kort for at forenkle multiakset-ledningsføring og beskytte controlleren. Højhastigheds-optokobling isolerer grænsefladesignalerne, og terminalstikkene kan byttes mellem akser for at ændre akseallokeringen uden omledning. Et indbygget strømmodul accepterer et bredt indgangsområde på 20 ~ 26 VDC og leverer de spændinger, kortets egne kredsløb har brug for.
Statuslysdioder for strøm, home og endestopkontakter hjælper ved idriftsættelse og fejlfinding. Hvor controlleren understøtter FRnet, tilbyder kortet desuden en FRnet-terminal til højhastigheds seriel I/O-udvidelse. Kortet er CE-, UKCA-, FCC-, RoHS- og WEEE-mærket.
Anvendelser
- 4-akset stepper- eller servo-motion control
- Integration med Delta ASDA-A servoforstærkere
- Multiakset positioneringssystemer bygget op omkring 4-akset motion-controllere fra ICP DAS
| Product type: | Daughter board |
|---|---|
| Interface: | Screw terminal |
| Ports: | 4 axes |
| Isolation: | Photo-coupling |
| Power input: | 20 ~ 26 VDC |
| Operating temperature: | -20 ~ +75 °C |
Specifikationer
| Strøm | |
|---|---|
| Indgangsområde | 20 ~ 26 VDC, 0,5 A |
| Forbrug | 12 W (24 VDC) |
| Mekanisk | |
| Mål (mm) | 162 mm X 107 mm |
| Miljø | |
| Driftstemperatur | -20 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +85 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
