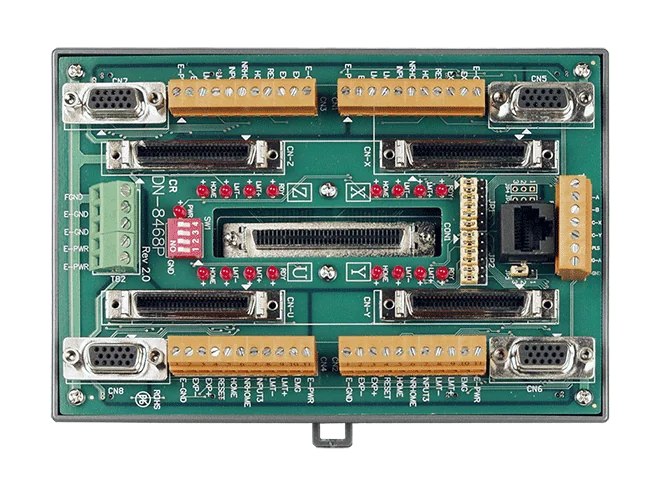

DN-8468PB 4-akse stepper/servo terminalkort til Panasonic MINAS A4/A5
Firakset skrueterminal daughter board til ICP DAS motion controllere, forkonfigureret til Panasonic MINAS A4/A5 servoforstærkere, med fotokoblingsisolation og pulskommandoudgange.
- Firakset pulskommandoudgange til stepper- eller servomotorer, bygget til Panasonic MINAS A4/A5 forstærkere
- Højhastigheds fotokoblingsisolation til beskyttelse af motion controlleren
- Encoderfeedback, home-, near-home- og endestopindgange pr. akse med servo-enable-udgang
- Udskiftelige skrueterminalstik, så hver akse kan omdefineres uden omlægning af ledninger
- Indbygget strømmodul med bredt indgangsområde 20 ~ 26 VDC
- Power-LED og statusLED'er til home- og endestopkontakter
1.831,15 kr. pr. stk.
| 1-9 stk. | 1.831,15 kr. | |
|---|---|---|
| 10-30 stk. | 1.778,84 kr. | −3 % |
| 31+ stk. | 1.741,47 kr. | −5 % |
Produktinformation "DN-8468PB 4-akse stepper/servo terminalkort til Panasonic MINAS A4/A5"
DN-8468PB er et motion control-terminalkort til ingeniører, der styrer Panasonic MINAS A4/A5 servoforstærkere fra ICP DAS firekanals motion controllere. Det monteres som et daughter board og omsætter controllerens signaler til et skrueterminalpunkt, så akseforbindelser kan etableres uden specialkabler.
Hver af de fire akser har sin egen gruppe af pulskommandolinjer, encoderfeedback, home-, near-home- og endestopindgange samt en servo-enable-udgang. Det indbyggede højhastigheds-fotokoblingsisolation er med til at beskytte controlleren, og terminalstikkene kan udskiftes for at ændre en akses tildeling uden at skulle omlægge ledninger. Et indbygget strømmodul accepterer 20 ~ 26 VDC og forsyner de øvrige kredsløb på kortet.
Kortet er certificeret med CE, UKCA, FCC, RoHS og WEEE. Driftsområdet er -20 ~ +75 °C, og målene er 162 mm X 107 mm.
Anvendelser
- Motion control af Panasonic MINAS A4/A5 servoforstærkere
- Firakset stepper- eller servopositioneringssystemer styret af ICP DAS motion controllere
- Signalbrydning og ledningsføring til I-8094, I-8094F, I-8094A, I-8094H og PISO-PS400 controllere
| Product type: | Motion control daughter board |
|---|---|
| Interface: | Screw terminal |
| Isolation: | Photo-coupling |
| Power input: | 20 ~ 26 VDC |
| Operating temperature: | -20 ~ +75 °C |
Specifikationer
| Strøm | |
|---|---|
| Indgangsområde | 20 ~ 26 VDC, 0,5 A |
| Forbrug | 12 W (24 VDC) |
| Mekanisk | |
| Mål (mm) | 162 mm X 107 mm |
| Miljø | |
| Driftstemperatur | -20 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +85 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
