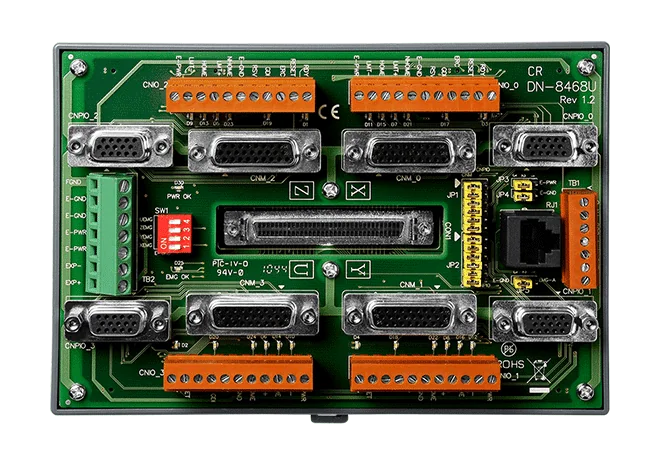

DN-8468UB 4-akse stepper/servo motion control terminalkort
Fireakset skrueterminal daughter board til ICP DAS I-8094-serien og PISO-PS400 motion controllere, med fotokoblingsisolation og udskiftelige akselstik.
- Firakset pulskommando-interface til stepper- eller servomotordrivere
- Højhastigheds fotokoblingsisolation til beskyttelse af motion controlleren
- Snap-on terminalstik, der kan byttes for at ændre aksetildeling uden ombygning af ledninger
- Encoder-feedback, home-, near-home-, endestop- og servo-enable-signaler pr. akse
- Indbygget strømmodul med 20 ~ 26 VDC indgang, 12 W forbrug ved 24 VDC
- Strøm-LED og status-LED'er for home- og endestopkontakter
1.831,03 kr. pr. stk.
| 1-9 stk. | 1.831,03 kr. | |
|---|---|---|
| 10-30 stk. | 1.778,72 kr. | −3 % |
| 31+ stk. | 1.741,35 kr. | −5 % |
Produktinformation "DN-8468UB 4-akse stepper/servo motion control terminalkort"
DN-8468UB CR er et terminal-daughter board til ICP DAS 4-akse motion controllere, herunder I-8094, I-8094F, I-8094A, I-8094H og PISO-PS400. Det fører pulskommando-, encoder-feedback- og endestopsignaler for fire akser ud til snap-on terminalblokke, hvilket giver ryddelig feltinstallation og gør kortet lettere at servicere.
Hver akse har sin egen signalgruppe, der dækker pulsudgange, encoder-feedback, home-, near-home- og endestopindgange samt et servo-enable-udgang. Det indbyggede isolationskredsløb beskytter controlleren, og terminalstikkene kan byttes mellem akser, så aksefunktionerne kan omdefineres uden ombygning af ledningerne. Kortet er beregnet til generelle drivere samt Mitsubishi- og Panasonic-motorforstærkere.
Et indbygget strømmodul accepterer et bredt indgangsområde på 20 ~ 26 VDC og leverer de spændinger, kortets kredsløb har brug for. Strøm- og statusLED'er viser tilstanden for forsyning, home- og endestopkontakter. Hvor controlleren understøtter FRnet, har kortet desuden en FRnet-terminal til højhastigheds seriel I/O-udvidelse.
Anvendelser
- Flerakset stepper-motorstyring med ICP DAS 4-akse motion controllere
- Positionering af servomotorer med pulskommando-drivere
- Motion-systemer med generelle, Mitsubishi- eller Panasonic-motorforstærkere
- Integration af encoder-feedback og endestopsignaler i motion control-paneler
| Product type: | Motion control terminal board |
|---|---|
| Interface: | Screw terminal |
| Isolation: | Photo-coupling |
| Power input: | 20 ~ 26 VDC |
| Operating temperature: | -20 ~ +75 °C |
Specifikationer
| Strøm | |
|---|---|
| Indgangsområde | 20 ~ 26 VDC, 0,5 A |
| Forbrug | 12 W (24 VDC) |
| Mekanisk | |
| Mål (mm) | 162 mm X 107 mm |
| Miljø | |
| Driftstemperatur | -20 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +85 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
