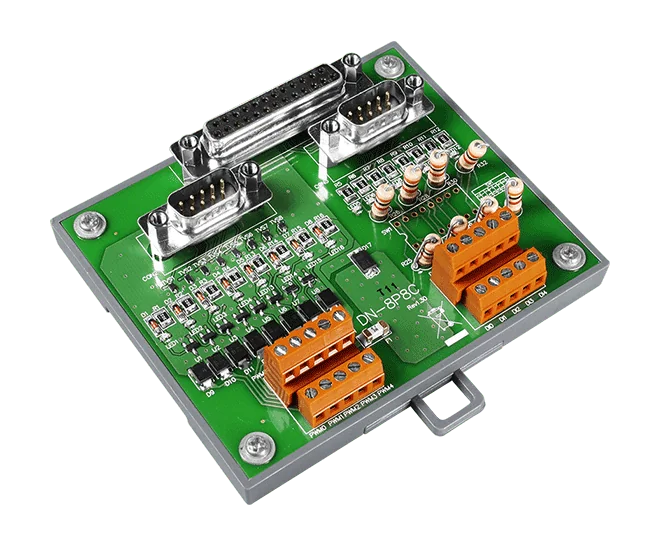

DN-8P8C-CA DAQ-daughter board, 8-kanals digital output og 8-kanals tællerindgang
Eksternt daughter board, der tilføjer 8 PWM-kapable digitale udgange og 8 højhastighedstællerindgange til kompatible ICP DAS-moduler, med lastspænding op til +50 V.
- 8 digitale udgangskanaler med PWM-understøttelse og 8 tællerindgangskanaler
- Lastspænding kan hæves fra +3,5 til +50 V for PWM-udgang og tællerindgang
- Digitale udgange af sink-typen, specificeret til 200 mA pr. kanal
- Digital indgang med responshastighed på 500 kHz
- SW1-omskifter vælger indgangsspændingsområder, fra +12 til +50 VDC eller +3,5 til +5 VDC
- ESD-beskyttelse med kontaktudladning på ±4 kV pr. klemme (IEC 61000-4-2)
620,31 kr. pr. stk.
| 1-9 stk. | 620,31 kr. | |
|---|---|---|
| 10-30 stk. | 590,41 kr. | −5 % |
| 31+ stk. | 553,05 kr. | −11 % |
Produktinformation "DN-8P8C-CA DAQ-daughter board, 8-kanals digital output og 8-kanals tællerindgang"
DN-8P8C-CA CR er et DAQ-daughter board, der udvider kompatible ICP DAS-controllermoduler med 8 digitale udgangskanaler og 8 tællerindgangskanaler. Det er beregnet til ingeniører, der bygger omkostningseffektive analoge styresystemer og har brug for PWM-udgang eller hurtig pulstælling ved lastspændinger højere end værtsmodulet understøtter.
Kortet fungerer sammen med modulerne I-8088W, I-87088W, CAN-2088 og I-7088. Lastspændingen til PWM-udgangene og højhastighedstælleren kan hæves fra +3,5 V til op til +50 V. Hver digital udgang er af sink-typen og er specificeret til 200 mA pr. kanal, mens de digitale indgange har en responshastighed på 500 kHz. En SW1-omskifter vælger mellem to indgangsspændingsområder, så kortet kan tilpasses det anvendte signalniveau.

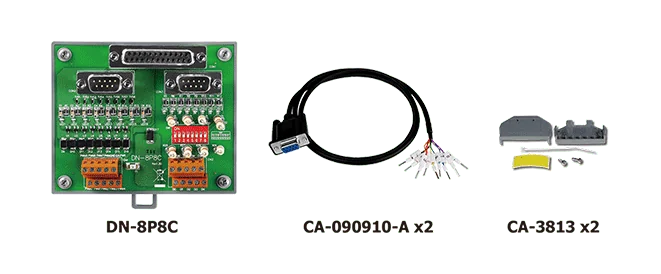

Hver klemme er beskyttet mod ESD med kontaktudladning op til ±4 kV (IEC 61000-4-2). Kortet er specificeret til -25 til +75 °C og monteres på DIN-skinne eller væg. Bestillingskoden inkluderer to CA-090910-A-kabler og to CA-3813-stikafdækninger.
Anvendelsesområder
- Analoge styresystemer
- PWM-styret lastkontrol
- Hurtig pulstælling
- Udvidelse af I/O på kompatible ICP DAS-moduler til højere lastspændinger
| Digitale indgange: | 8 |
|---|---|
| Digitale udgange: | 8 |
| Driftstemperatur: | -25 ~ +75 °C |
| Montage: | DIN-skinne, væg |
| Produkttype: | DAQ-datterkort |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal |
| Digital indgang | |
| Kanaler | 8 |
| Type | Våd kontakt |
| ON-spændingsniveau | SW1 FRA: +12 til +50 VDC SW1 TIL: +3,5 til +5 VDC |
| OFF-spændingsniveau | SW1 FRA: +4 VDC maks. SW1 TIL: +1 VDC maks. |
| Responshastighed | 500 kHz |
| Indgangsimpedans | SW1 FRA: 3 kΩ, 1 W SW1 TIL: - |
| Overspændingsbeskyttelse | SW1 FRA: 54 VDC SW1 TIL: 5 VDC |
| Digital udgang | |
| Kanaler | 8 |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +3,5 VDC ~ +50 VDC |
| Laststrøm | 200 mA/kanal |
| Mekanisk | |
| Mål (mm) | 103 mm x 96 mm x 30 mm (L x W x H) |
| Installation | DIN-skinne eller vægmontering |
| Miljø | |
| Driftstemperatur | -25 to +75°C |
| Fugtighed | 10 ~ 95% RH, ikke-kondens |
