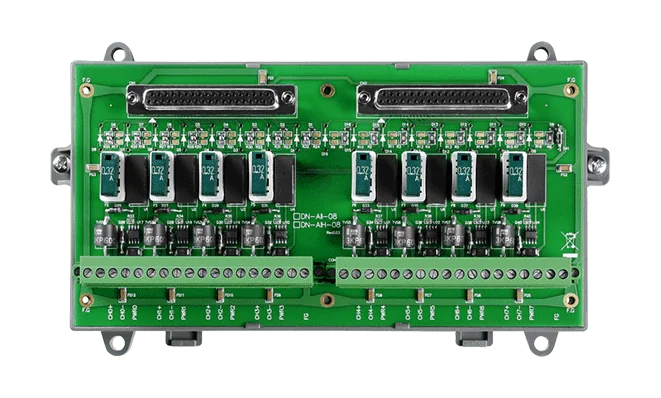

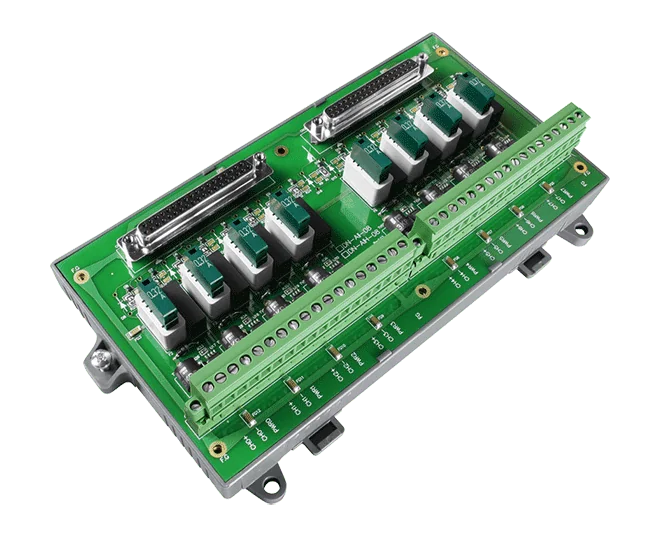

DN-AII-08 Strømindgangs-terminalkort, 8-kanals aktiv/passiv loop
Terminalkort til 8-kanals analog strøminput med isoleret, overstrømsbeskyttet loop-forsyning til aktiv og passiv sløjfeforbindelse. Egner sig til DIN-skinne- eller vægmontering.
- 8 strøminputkanaler, der understøtter aktiv og passiv sløjfeforbindelse
- Isoleret loop-forsyning til feltenheder
- Kortslutningsbeskyttelse med begrænsning af loopstrøm på den isolerede forsyning
- Aftagelige sikringer beskytter loop-enheder mod høje indkoblingsstrømme
- Fysisk indikator viser, når en sikring er sprunget
- Montering på DIN-skinne eller væg, 135 x 214,6 x 25,5 mm
2.981,97 kr. pr. stk.
| 1-9 stk. | 2.981,97 kr. | |
|---|---|---|
| 10-30 stk. | 2.832,49 kr. | −5 % |
| 31+ stk. | 2.683,02 kr. | −10 % |
Produktinformation "DN-AII-08 Strømindgangs-terminalkort, 8-kanals aktiv/passiv loop"
DN-AII-08 CR er et terminalkort til analoge strøminputmoduler. Det forbinder feltsignaler til indgangskanalerne og måler også den analoge strøm, så det passer i systemer, hvor indgangen er en strømsløjfe.
Kortet leverer isoleret loop-forsyning til feltenheder og understøtter både aktiv og passiv sløjfeforbindelse på sine 8 kanaler. Den isolerede forsyning er kortslutningsbeskyttet: loopstrømmen begrænses, når kredsløbet kortsluttes, eller når strømmen bliver for høj. Aftagelige sikringer beskytter loop-enheder mod høje indkoblingsstrømme, og hver sikring viser en fysisk indikator, når den er sprunget.
Kortet måler 135 x 214,6 x 25,5 mm og monteres på DIN-skinne eller på væg. Det er specificeret til en driftstemperatur på -25 ~ 75 °C og 5 ~ 95 % RH, ikke-kondenserende.
Anvendelser
- Forbindelse af feltenheder i strømsløjfer med aktive eller passive sløjfer
| Analoge indgange: | 8 |
|---|---|
| Driftstemperatur: | -25 ~ 75 °C |
| Montage: | DIN-skinne og væg |
| Produkttype: | Terminationsprint |
| Isolation: | Isoleret loop-forsyning |
Specifikationer
| Analogindgang | |
|---|---|
| Kanaler | 8 (understøtter aktiv og passiv loop-forbindelse) |
| Mekanisk | |
| Mål (mm) | 135 x 214.6 x 25.5 |
| Installation | DIN-skinne og vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ 75 °C |
| Fugtighed | 5 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Tilbehør

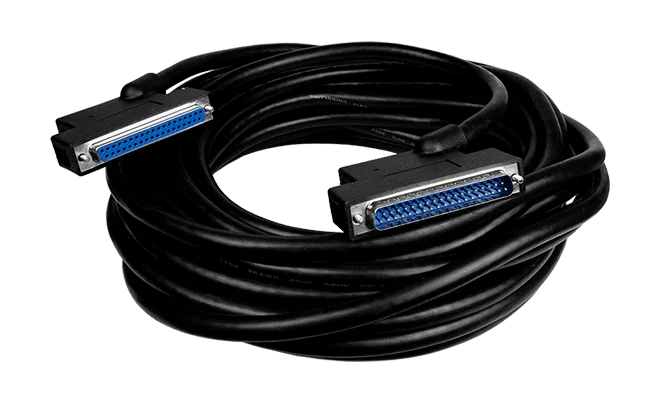

DB37 hanstik til hunstik, med støbt kabel, 45º, 10 m.
DB37 hankabel til hunstik, med støbt kabel, 45º, 1 m.
DB37 hankabel til hanstik, 1 m.

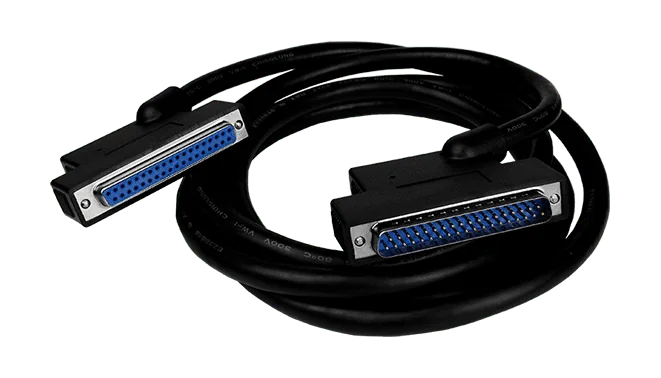

DB37 hanstik til hunstik, med støbt kabel, 45º, 2 m.

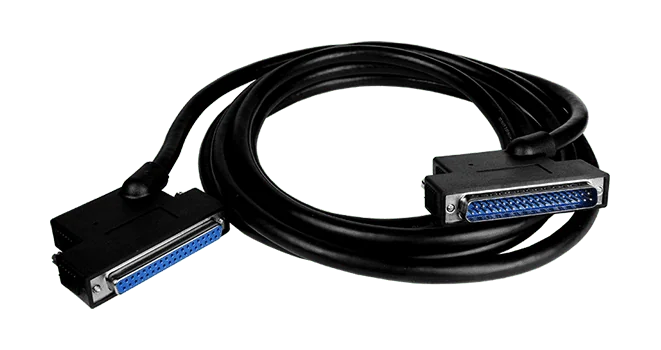

DB37 han til hun, med støbt kabel, 45º, 3 m.

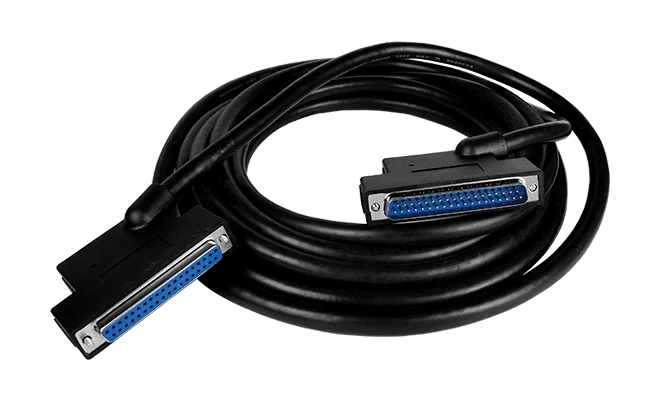

DB37 han-stik til hun, med støbt kabel, 45º, 5 m.
Lignende produkter
DN-AIH-08 er et terminalkort til HART-analogindgangsmoduler. Det måler det analoge signal på hver af sine 8 kanaler og kan desuden levere isoleret loopforsyning til feltenheder, så både aktiv og passiv loopforbindelse understøttes.Kortet har kortslutningsbeskyttelse på den isolerede forsyningsudgang. Ved kortslutning eller for høj strøm begrænses loopstrømmen. Aftagelige sikringer beskytter loopenheder mod høj indkoblingsstrøm, og hver sikring har en fysisk indikator, der viser, når den er gået.Egnet til HART-analogindgangsinstallationer, hvor feltenheder skal tilsluttes i enten aktiv eller passiv loopkonfiguration.Monteres på DIN-skinne eller væg, med dimensionerne 135 x 214,6 x 25,5 mm.AnvendelserTilslutning af HART-analoge feltenheder til HART-analogindgangsmodulerLoopforsynede feltinstrumenter, der kræver isoleret passiv loopforsyningIndustrielle installationer, der kræver beskyttet analog loopforkabling

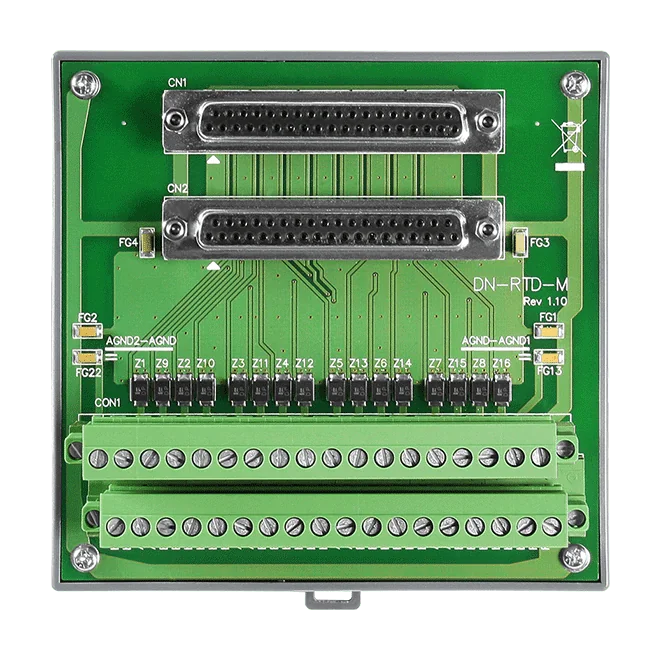

DN-RTD-M CR er et terminalkort til RTD-indgangsmoduler. Det giver ingeniører et ryddeligt samlepunkt for feltledninger, inden de når RTD-indgangsmodulet, og dets fodaftryk er holdt småt, så det passer til de øvrige mini-terminalkort i serien.Med mål på 112 x 117 x 29 mm egner kortet sig til styreskabe, hvor pladsen er begrænset. Det kan monteres på en DIN-skinne eller direkte på en væg, og det er specificeret til en driftstemperatur på -25 ~ 75 °C ved 5 ~ 95 % RF, ikke-kondenserende luftfugtighed.Pinbeskrivelser og ledningsdetaljer leveres af producenten til installationen.AnvendelserTilslutning af RTD-sensorer til RTD-indgangsmoduler i styreskabeKompakt I/O-ledningsføring, hvor pladsen er begrænset

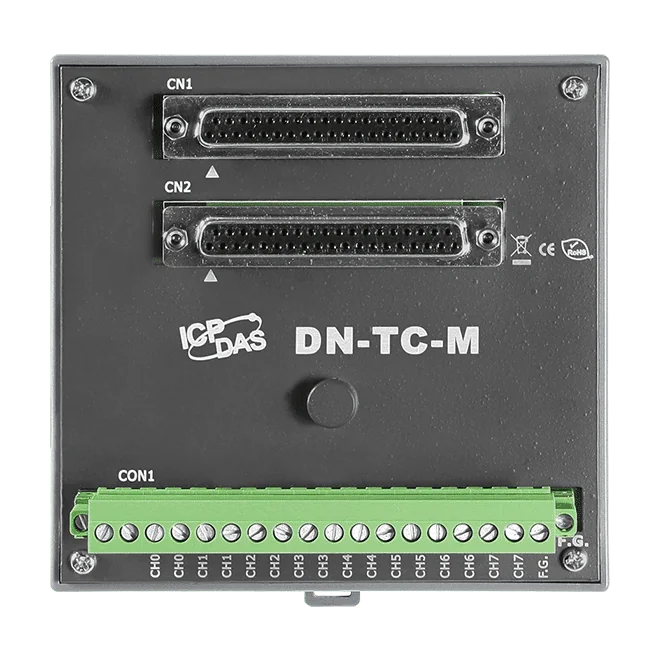

Den DN-TC-M CR er et terminalkort til termoelementindgangsmoduler. Den indbyggede koldlodskompensation (CJC) hjælper med at måle temperaturen mere præcist ved at korrigere for temperaturen ved klemmeforbindelserne.Kortet er lille og har samme fodaftryk som andre mini-terminalkort i serien, hvilket giver ens panellayouts, når flere kort monteres sammen. Det kan monteres på en DIN-skinne eller på væggen.Vigtige specifikationspunkter:8 termoelementkanalerDriftstemperatur -25 ~ 75 °C, luftfugtighed 5 ~ 95% RH, ikke-kondenserendeMål 112 x 117 x 29 mmAnvendelserTemperaturmåling med termoelementerPanelmonteret terminering til termoelementindgangsmoduler

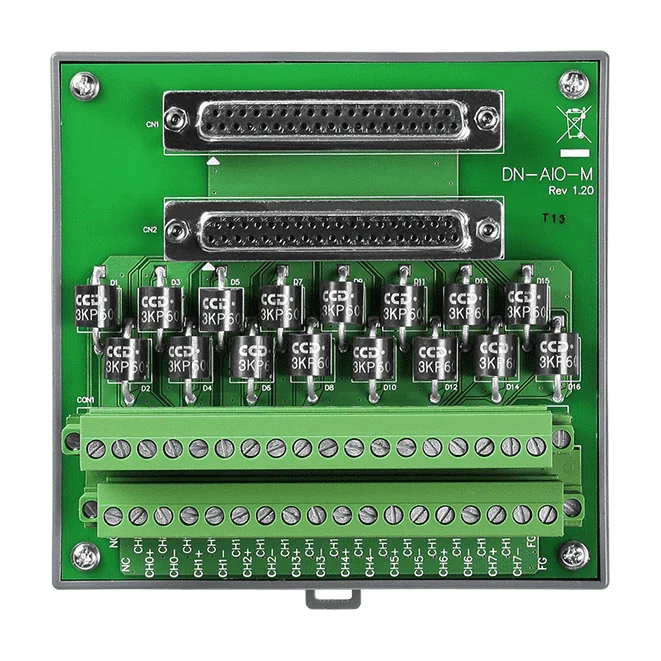

DN-AIO-M CR er et universelt terminationskort til analoge indgangs- og udgangsmoduler. Det er designet som et generelt tilslutningspunkt til de fleste typer analoge moduler, så ét kort kan betjene en række analoge I/O-installationer.Kortets fodaftryk er lille og svarer til andre mini-terminationskort, hvilket gør det lettere at placere i styreskabe med begrænset plads. Det kan monteres på DIN-skinne eller på væg.Pinbelægning og tilslutningsoplysninger dækker spændings- og strøminds- og udgangskonfigurationer.Driftsområde på -25 ~ 75 °C og 5 ~ 95 % RH, ikke-kondenserende.Har CE-, UKCA-, FCC-, RoHS- og WEEE-mærkning.AnvendelserTerminering af feltledninger til analoge indgangsmodulerTerminering af feltledninger til analoge udgangsmodulerKompakte tilslutningspunkter i styreskabe og installationer
