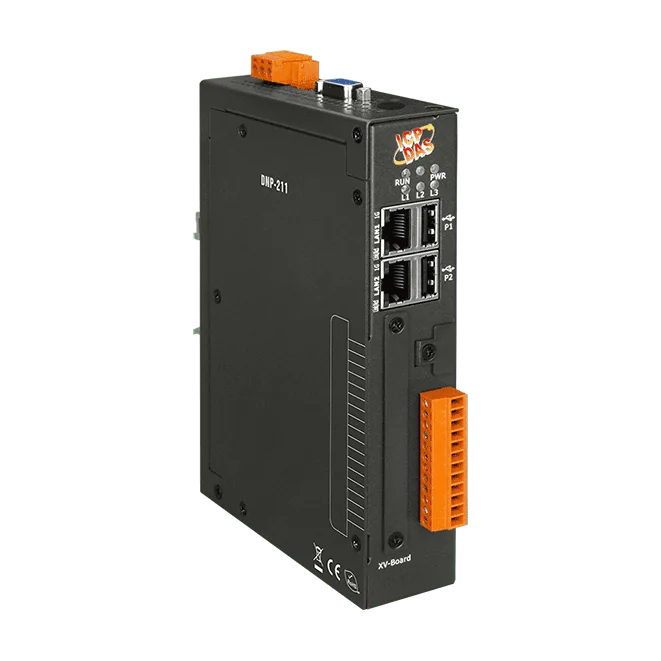

DNP-211 DNP3-master til Modbus TCP-server gateway
Gateway, der poller DNP3 outstations som master og præsenterer deres data for Modbus TCP-klienter som Modbus TCP-server, uden ændringer i DNP3-netværket.
- Læser og skriver DNP3 outstation-data og leverer dem via en Modbus TCP-serverflade
- DNP3-siden understøtter TCP-, UDP- og seriel forbindelse
- Op til 32 DNP3 outstations og 16 Modbus TCP-klientforbindelser
- Understøtter DNP3-datagrupper 1, 10, 12, 20, 30, 40 og 41
- Understøtter Modbus-funktionskoderne 1, 2, 3, 4, 15 og 16
- 8192 digitale I/O-bits og 2048 tæller- og analoge kanaler
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Produktinformation "DNP-211 DNP3-master til Modbus TCP-server gateway"
DNP-211 CR bygger bro mellem DNP3-feltenheder og Ethernet-baserede Modbus TCP-masterser. På DNP3-siden fungerer den som master, der læser fra og skriver til outstations over TCP, UDP eller seriel forbindelse. På Modbus-siden er den en server, der modtager forespørgsler fra Modbus TCP-klienter og enten besvarer dem direkte eller videresender de tilhørende DNP3-data.
Mapningen mellem DNP3-punkter og Modbus-adresser opsættes i DNP-211-hjælpeprogrammet, så eksisterende DNP3-netværk kan eksponeres for en Modbus TCP-vært uden ombygning af feltenhederne. Forbindelsesstatus for outstations er også tilgængelig på en Modbus-adresse, hvilket hjælper supervisory-logikken med at opdage et tabt link.
Kapaciteten omfatter op til 32 DNP3 outstations og 16 Modbus TCP-klientforbindelser, med 8192 digitale I/O-bits og 2048 kanaler hver til tæller- og analoge punkter. Den er et oplagt valg, når en ingeniør har brug for en kompakt DIN-skinne-gateway med metalhus og et bredt forsyningsområde på 12 til 48 VDC.
Anvendelser
- Integration af DNP3 outstations, RTU'er og IED'er med Modbus TCP-mastersystemer
- SCADA-kommunikation i forsyningsvirksomheder, f.eks. el- og vandselskaber
- Tilslutning af eksisterende DNP3-netværk til Ethernet-baserede Modbus TCP-masterser
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Grænseflade: | Ethernet, RS-232, RS-485, USB |
| Kabinet: | Metal |

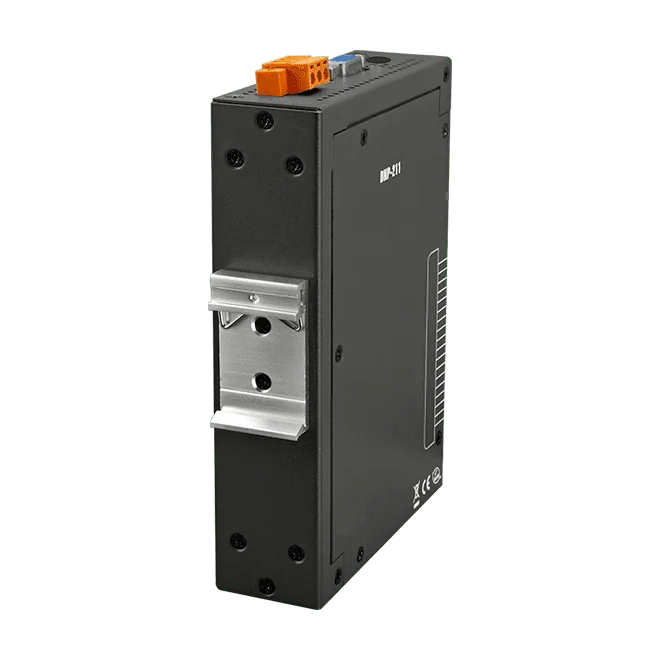

| Montage: | DIN-skinne, væg |
| Porte: | 2 |
| Produkttype: | Gateway |
| Protokol: | DNP3, Modbus TCP |
| Strømindgang: | +12 ~ +48 VDC |
| Isolation: | RS-485-port 2500 VDC |
Specifikationer

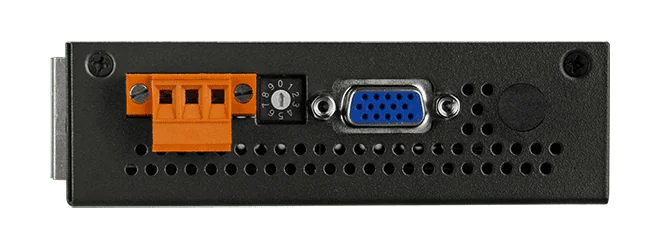

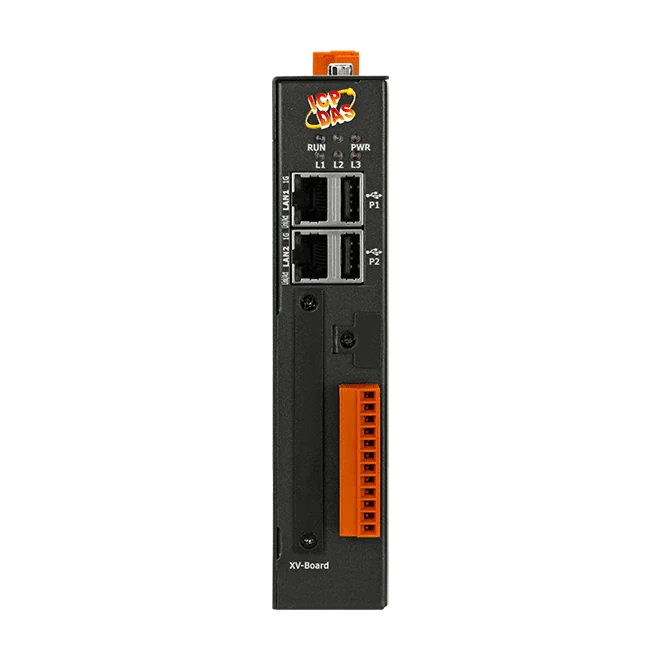

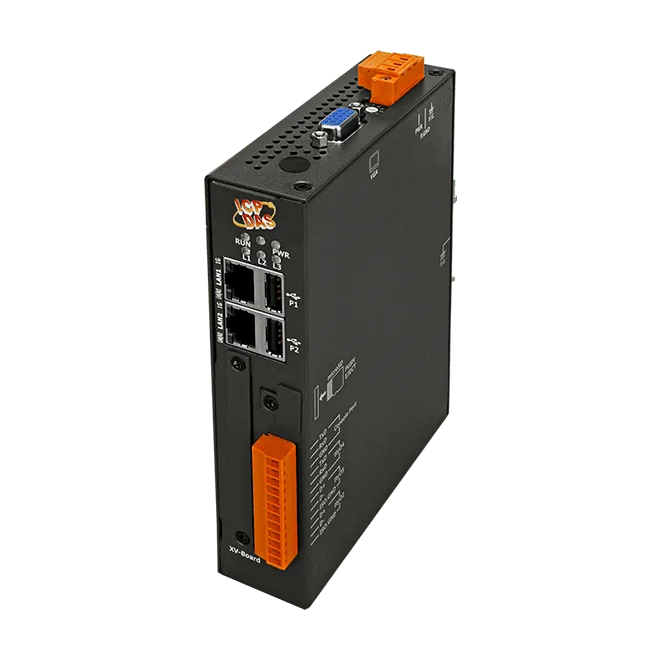

| Software | |
|---|---|
| OS | Linux-kerne 3.2.14 |
| Protokol | Modbus TCP server: • Funktion:1, 2, 3, 4, 15, 16 • forbindelse:Maks. 16 Modbus TCP clients DNP3 master: • forbindelse:Maks. 32 DNP3 Outstations • Datagruppe:1, 10, 12, 20, 30, 40, 41 • Datapunkter: DI: 8192 DO: 8192 Count: 2048 AI: 2048 AO: 2048 |
| Service | SFTP-server |
| Hovedenhed | |
| CPU | Cortex-A8, 1 GHz |
| Systemhukommelse | 512 MB DDR3 SDRAM |
| Realtidsur | Ja (leverer sekunder, minutter, timer, ugedag, måned, år) |
| Watchdog-timer | Ja, dobbelt watchdog-timer |
| Display | |
| Signal | VGA (analog RGB) |
| LED-indikatorer | |
| Status | 1 x PWR(Power) 1 x RUN(Running) 1 x L1 1 x L2 1 x L3 |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100/1000 Base-TX |
| COM-porte | |
| Porte | 1 x RS-232 (Konsol, ikke-isoleret) 1 x RS-232, ikke-isoleret 1 x RS-485, ikke-isoleret 1 x RS-485 (2500 VDC, galvanisk isoleret) |
| USB | |
| Porte | 2 |
| Specifikation | USB 2.0 (Host) |
| Strøm | |
| Indgangsområde | +12 VDC ~ +48 VDC |
| Forbrug | 4.8 W |
| Mekanisk | |
| Kabinet | Metal |
| Mål (mm) | 35 x 167 x 119 (W x L x H) |
| Installation | DIN-skinne eller vægmontering (valgfri) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Lignende produkter

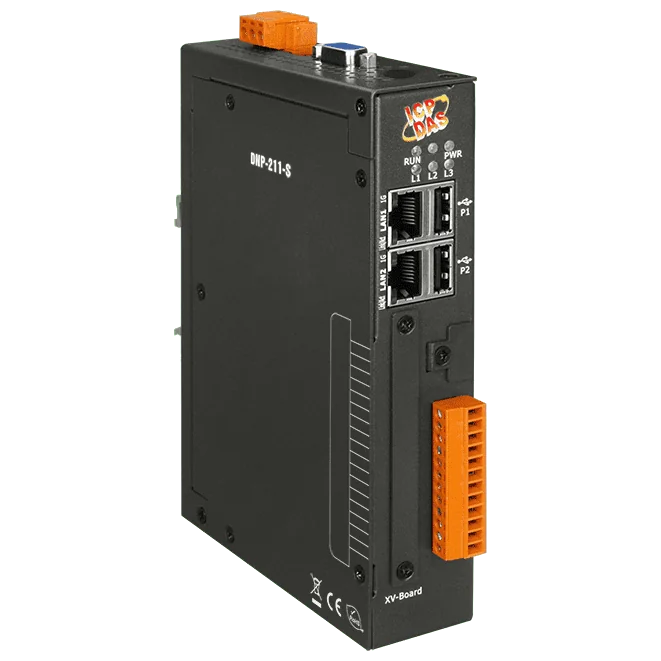

DNP-211-S forbinder Modbus TCP-feltenheder med DNP3-mastersystemer. Den poller flere Modbus TCP-servere og præsenterer deres data som én DNP3-outstation, så et mastersystem kan læse og styre de underliggende enheder uden at kræve en native Modbus-driver.Gatewayen understøtter DNP3 over RS-485, TCP/IP eller UDP og håndterer Binary, Binary Output, Analog og Analog Output-data. Analoge værdier kan behandles som word, int32, float eller double. Mapping mellem Modbus TCP-adresser og DNP3-punkter opsættes i hjælpeprogrammet DNP-211-S, og DNP3-siden rapporterer status for Modbus TCP-forbindelsen.Enheden er velegnet til forsynings- og SCADA-installationer og har metalhus, 12 til 48 VDC forsyning og DIN-skinnemontering eller valgfri vægmontering. Den er specificeret til drift fra -25 til +75 °C.AnvendelserIntegration af SCADA-mastersystem med Modbus TCP-enhederKommunikation i el- og vandforsyningTilslutning af RTU'er og IED'er til et DNP3-mastersystem
