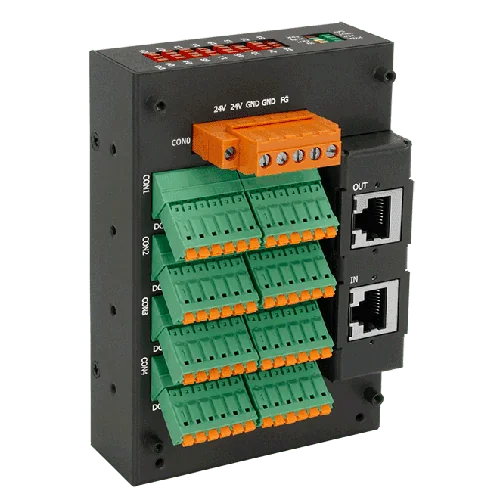

EC2-C32 EtherCAT Slave I/O-modul, 32-kanals isoleret digital output
EtherCAT slave-modul med 32 isolerede open-collector digitale udgange, daisy-chain-forbindelse over to RJ-45-porte og en cyklustid på 100 us.
- 32 isolerede open-collector (sink) digitale udgange med intern frihjulsdiode og 3000 VDC isolation
- EtherCAT slave med to RJ-45-porte, der understøtter daisy-chain-forbindelse
- Maksimal afstand mellem stationer på 100 m (100BASE-TX)
- 100 us cyklustid med distribuerede ure
- Konfigurerbare udgangsværdier ved power-on, og udgange bevares efter tilstandsmaskineændring
- LED-indikatorer for I/O-status og aftageligt klemrækkestik
1.793,66 kr. pr. stk.
| 1-9 stk. | 1.793,66 kr. | |
|---|---|---|
| 10-30 stk. | 1.741,35 kr. | −3 % |
| 31+ stk. | 1.703,98 kr. | −5 % |
Produktinformation "EC2-C32 EtherCAT Slave I/O-modul, 32-kanals isoleret digital output"
The EC2-C32 er et EtherCAT slave I/O-modul, der tilføjer 32 isolerede digitale udgange til et EtherCAT-netværk. Hver udgang er en open-collector sink-type med intern frihjulsdiode, specificeret til en maksimal belastningsspænding på 40 VDC og 3000 VDC isolation, så det passer til ingeniører, der har brug for en tæt, distribueret udgangsblok på én fieldbus-node.
To RJ-45 busporte gør det muligt at kæde modulerne sammen i daisy-chain, hvilket reducerer kabelmængden sammenlignet med stjerneforbundne layouts. Stationer kan placeres op til 100 m fra hinanden over 100BASE-TX, og modulet understøtter distribuerede ure med en cyklustid på 100 us. Udgangstilstande kan ses på LED-indikatorerne samt i procesdataene.
Udgangsadfærden indstilles til applikationen: værdier ved power-on kan konfigureres, og udgangene bevarer deres værdier efter en tilstandsmaskineændring. Modulet er bygget i et metalkabinet med IP40-klassifikation og monteres på DIN-skinne eller væg.
Anvendelser
- Distribueret digital udgangsstyring på EtherCAT-netværk
- I/O-udvidelse til industriel automation
| Product type: | EtherCAT Slave I/O Module |
|---|---|
| Interface: | EtherCAT |
| Protocol: | EtherCAT |
| Digital outputs: | 32 |
| Ports: | 2 x RJ-45 |
| Isolation: | 3000 VDC |
| Power input: | +24 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metal, IP40 |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: 1 KV Klasse B; Forsyning: 1 KV Klasse B |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal |
| Overspænding (IEC 61000-4-5) | ± 1 kV klasse A |
| Digital udgang | |
| Kanaler | 32 |
| Type | Åben kollektor (sink), med intern frihjulsdiode |
| Lastspænding | 40 VDC maks. |
| Laststrøm | 150 mA/kanal (sink) @ 25℃ 100 mA/kanal (sink) @ 60℃ |
| Isolation | 3000 VDC |
| EtherCAT | |
| Porte | EtherCAT, 2 x RJ45 |
| Node-ID | Up to 256 |
| Afstand mellem stationer | Maks. 100 m (100Base-Tx) |
| Dataoverførselsmedium | Ethernet/EtherCAT-kabel (min. CAT5), skærmet |
| Cyklustid | 100 us |
| Distribuerede ure | Ja |
| Strøm | |
| Indgangsområde | +24 VDC |
| Forbrug | 3 W |
| Mekanisk | |
| Kabinet | Metal med IP40 |
| Mål (mm) | 83 x 122 x 65 (W x L x D) |
| Installation | DIN-skinne eller vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
