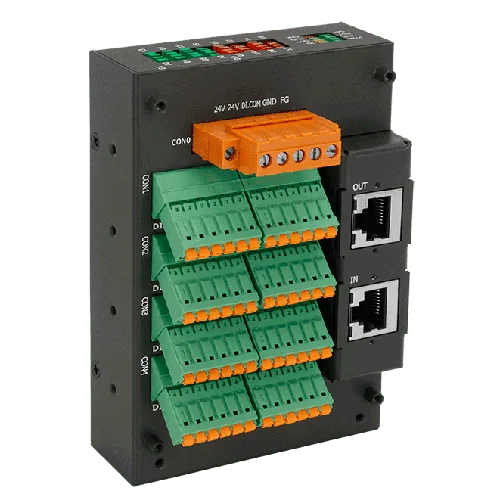

EC2-P16C16 EtherCAT-slavemodul til I/O, 16 DI og 16 DO-kanaler
EtherCAT-slavemodul til I/O med 16 isolerede digitale indgange og 16 digitale udgange, daisy chain-kabling over to RJ-45-porte og op til 100 m mellem stationer.
- EtherCAT-slave med on-the-fly-behandling og node-ID'er op til 256
- 16 digitale indgange og 16 digitale udgange indbygget
- To RJ-45-busporte med daisy chain-understøttelse, op til 100 m mellem stationer (100BASE-TX)
- Indgangsisolation på 3750 VDC og udgangsisolation på 3000 VDC
- Konfigurerbare værdier ved opstart og bevaring af udgange efter tilstandsmaskineskift
- Lavpasfilterfunktion og LED-indikatorer for I/O-status
1.756,41 kr. pr. stk.
| 1-9 stk. | 1.756,41 kr. | |
|---|---|---|
| 10-30 stk. | 1.704,09 kr. | −3 % |
| 31+ stk. | 1.666,72 kr. | −5 % |
Produktinformation "EC2-P16C16 EtherCAT-slavemodul til I/O, 16 DI og 16 DO-kanaler"
EC2-P16C16 er et EtherCAT-slavemodul, der tilføjer 16 digitale indgange og 16 digitale udgange til et EtherCAT-netværk. Dets to RJ-45-busporte gør det muligt at forbinde stationer i en daisy chain, hvilket reducerer antallet af kabler i et distribueret system.
Indgangene accepterer våde kontakter i sink- eller source-konfiguration samt tørre kontakter, og indgangskanalerne er galvanisk isolerede ved 3750 VDC. Udgangene er open collector-udgange af sink-typen med intern frihjulsdiode og er specificeret til 500 mA pr. kanal og en maksimal belastningsspænding på 40 VDC. Kanaltilstande kan aflæses fra procesdataene eller kontrolleres via LED-indikatorerne.
Modulet har bestået EtherCAT-konformitetstestværktøjet, så kompatible masters og konfiguratorer kan arbejde med det direkte. Udgangsværdier ved opstart kan konfigureres, udgange kan bevares efter en tilstandsmaskineskift, og modulet forsynes fra +24 VDC med et forbrug på 3 W.
Anvendelser
- Distribueret digital I/O til EtherCAT-baserede maskin- og automationsnetværk
- Overvågning af kontakter og sensorer med våde eller tørre kontakter
- Digital udgangsstyring af aktuatorer og indikatorer i EtherCAT-systemer
| Product type: | I/O module |
|---|---|
| Interface: | 2 x RJ-45 |
| Protocol: | EtherCAT |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Ports: | 2 x RJ45 |
| Isolation: | 3750 VDC (DI), 3000 VDC (DO) |
| Power input: | +24 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metal, IP40 |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: 1 KV Klasse B; Forsyning: 1 KV Klasse B |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal |
| Overspænding (IEC 61000-4-5) | ± 1 kV klasse A |
| Digital indgang | |
| Kanaler | 16 |
| Type | Våd (Sink & Source) / Tør (Source) |
| ON-spændingsniveau | Våd kontakt: +10 V ~ +24 V Tør kontakt: Forbundet til GND |
| OFF-spændingsniveau | Våd kontakt: +4 V maks. Tør kontakt: Åben |
| Isolation | 3750 VDC |
| Digital udgang | |
| Kanaler | 16 |
| Type | Åben kollektor (sink), med intern frihjulsdiode |
| Lastspænding | 40 VDC maks. |
| Laststrøm | 500 mA/kanal (sink) |
| Isolation | 3000 VDC |
| EtherCAT | |
| Porte | EtherCAT, 2 x RJ45 |
| Node-ID | Up to 256 |
| Afstand mellem stationer | Maks. 100 m (100Base-Tx) |
| Dataoverførselsmedium | Ethernet/EtherCAT-kabel (min. CAT5), skærmet |
| Cyklustid | 100 us |
| Distribuerede ure | Ja |
| Strøm | |
| Indgangsområde | +24 VDC |
| Forbrug | 3 W |
| Mekanisk | |
| Kabinet | Metal med IP40 |
| Mål (mm) | 83 x 122 x 65 (W x L x D) |
| Installation | DIN-skinne eller vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
