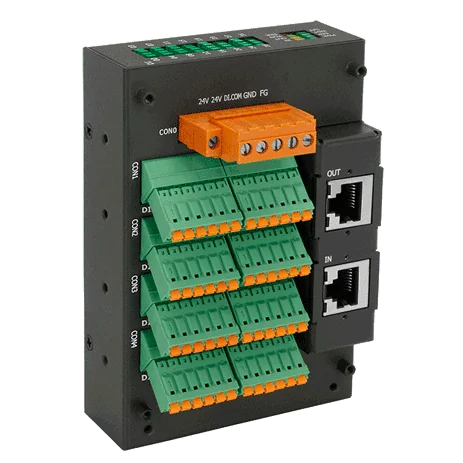

EC2-P32 EtherCAT-slave I/O-modul, 32-kanal isoleret digital indgang
EtherCAT-slavemodul med 32 isolerede digitale indgange, to RJ-45 bus-porte til daisy-chain-forbindelse og en aftagelig klemrække til skalerbart distribueret I/O.
- 32 isolerede digitale indgange med 3750 VDC isolation
- Understøttelse af wet (sink og source) og dry (source) kontakter
- To RJ-45 EtherCAT-porte med daisy-chain-forbindelse
- Op til 100 m mellem stationer (100BASE-TX)
- Procesdata og LED-indikatorer for indgangsstatus
- On-the-fly-behandling med distribuerede ure og 100 us cyklustid
1.681,56 kr. pr. stk.
| 1-9 stk. | 1.681,56 kr. | |
|---|---|---|
| 10-30 stk. | 1.629,24 kr. | −3 % |
| 31+ stk. | 1.599,35 kr. | −5 % |
Produktinformation "EC2-P32 EtherCAT-slave I/O-modul, 32-kanal isoleret digital indgang"
EC2-P32 er et EtherCAT-slave I/O-modul, der tilføjer 32 isolerede digitale indgange til et EtherCAT-netværk. De to RJ-45-porte gør det muligt at kæde moduler sammen i daisy-chain, hvilket reducerer kabelforbruget, efterhånden som antallet af I/O-punkter vokser.
Indgangstilstandene er tilgængelige som procesdata for EtherCAT-masteren og vises også med LED-indikatorer på modulet, så status kan kontrolleres lokalt under idriftsættelse og fejlfinding. Modulet understøtter on-the-fly-behandling og distribuerede ure med en cyklustid på 100 us, og indgangene er udstyret med et lavpasfilter. Hver indgang er isoleret til 3750 VDC.
Vælg EC2-P32, når du har brug for en kompakt indgangsstation med 32 kanaler til DIN-skinne- eller vægmontering, der understøtter både wet (sink og source) og dry (source) kontakter.
Anvendelser
- Distribueret indsamling af digitale indgangssignaler på EtherCAT-netværk
| Product type: | Remote I/O |
|---|---|
| Interface: | 2 x RJ-45 |
| Protocol: | EtherCAT |
| Digital inputs: | 32 |
| Ports: | 2 |
| Isolation: | 3750 VDC |
| Power input: | +24 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metal, IP40 |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: 1 KV Klasse B; Forsyning: 1 KV Klasse B |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal |
| Overspænding (IEC 61000-4-5) | ± 1 kV klasse A |
| Digital indgang | |
| Kanaler | 32 |
| Type | Våd (Sink & Source) / Tør (Source) |
| ON-spændingsniveau | Våd kontakt: +10 V ~ +24 V Tør kontakt: Forbundet til GND |
| OFF-spændingsniveau | Våd kontakt: +4 V maks. Tør kontakt: Åben |
| Isolation | 3750 VDC |
| EtherCAT | |
| Porte | EtherCAT, 2 x RJ45 |
| Node-ID | Up to 256 |
| Afstand mellem stationer | Maks. 100 m (100Base-Tx) |
| Dataoverførselsmedium | Ethernet/EtherCAT-kabel (min. CAT5), skærmet |
| Cyklustid | 100 us |
| Distribuerede ure | Ja |
| Strøm | |
| Indgangsområde | +24 VDC |
| Forbrug | 3 W |
| Mekanisk | |
| Kabinet | Metal med IP40 |
| Mål (mm) | 83 x 122 x 65 (W x L x D) |
| Installation | DIN-skinne eller vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
