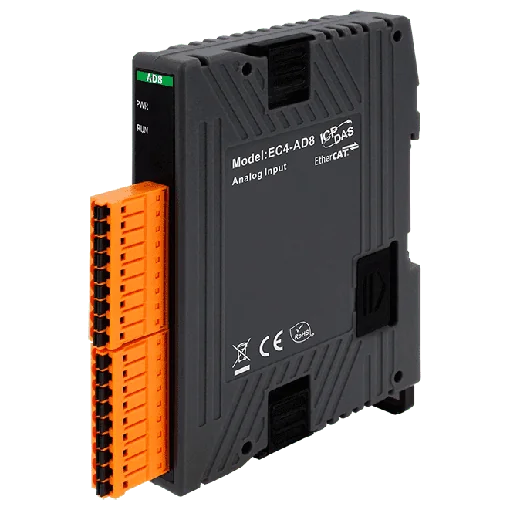

EC4-AD8 EtherCAT SubDevice slim analogt indgangsmodul, 8-kanaler 16-bit
Slankt EtherCAT SubDevice-modul med otte isolerede differentielle 16-bit spændingsindgange, softwarevalgbare områder 0~10 V og ±10/±5/±2,5 V samt 2500 VDC isolation.
- Otte differentielle 16-bit analoge indgange til spændingssignaler
- Softwarevalgbare områder: 0~10 V, ±10 V, ±5 V og ±2,5 V
- 2500 VDC isolation og ±35 VDC overspændingsbeskyttelse
- 100 μs EtherCAT-cyklustid med distribuerede ure
- 0,05 % af FSR nøjagtighed og 1 kHz samplingshastighed pr. kanal
- Aftageligt klemrækkestik til ligetil tilslutning
1.950,61 kr. pr. stk.
| 1-9 stk. | 1.950,61 kr. | |
|---|---|---|
| 10-30 stk. | 1.890,82 kr. | −3 % |
| 31+ stk. | 1.853,45 kr. | −5 % |
Produktinformation "EC4-AD8 EtherCAT SubDevice slim analogt indgangsmodul, 8-kanaler 16-bit"
EC4-AD8 er en slank EtherCAT SubDevice til måling af spændingssignaler på otte differentielle analoge indgange med 16-bit opløsning. Hver kanal er galvanisk isoleret med 2500 VDC isolation og ±35 VDC overspændingsbeskyttelse, hvilket gør modulet velegnet til signalindsamling i støjfulde eller elektrisk blandede styreskabe.
Indgangsområderne 0~10 V, ±10 V, ±5 V og ±2,5 V vælges i software. Kanalerne samples med 1 kHz hver, med en nøjagtighed på 0,05 % af FSR. Modulet kører med en EtherCAT-cyklustid på 100 μs og understøtter distribuerede ure, så det kan synkroniseres i et større netværk. Indstilling af område og filter pr. kanal understøttes ikke, og open wire-detektion er ikke tilgængelig.
Et aftageligt klemrækkestik og et plasthus på 17,5 x 108 x 73 mm (B x L x D, eksklusive klemmer) muliggør montering på DIN-skinne eller vægmontering. Driftsområdet er -25 ~ +70 °C, og modulet forsynes fra +24 VDC med 1,5 W.
Anvendelser
- Indsamling af spændingssignaler i EtherCAT-baserede automationssystemer
- Distribueret analog overvågning, der reducerer kabelforbruget sammenlignet med punkt-til-punkt-ledninger
| Product type: | Analog Input Module |
|---|---|
| Interface: | EtherCAT |
| Protocol: | EtherCAT |
| Analog inputs: | 8 |
| Isolation: | 2500 VDC |
| Power input: | +24 VDC |
| Operating temperature: | -25 ~ +70 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Plastic |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| ESD (IEC 61000-4-2) | ±8 kV (luft for tilfældigt punkt) |
| Analogindgang | |
| Kanaler | 8 differentielle |
| Type | Spænding |
| Område | 0~10 V, ±10 V, ±5 V, ±2,5 V (softwarevalgbar) |
| Opløsning | 16-bit |
| Nøjagtighed | 0,05 % af FSR |
| Samplingshastighed | 1 kHz pr. kanal |
| Overspændingsbeskyttelse | ±35 VDC |
| Individuel kanalkonfiguration | Ja (indstillingsfunktionen Range & Filter understøttes ikke) |
| Detektion af åben ledning | No |
| Isolation | 2500 VDC |
| EtherCAT | |
| Cyklustid | 100 μs |
| Distribuerede ure | Ja |
| Strøm | |
| Indgangsområde | +24 VDC |
| Forbrug | 1.5 W |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 17,5 x 108 x 73 (B x L x D) (eksklusive terminaler) |
| Installation | DIN-skinne eller vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +70°C |
| Opbevaringstemperatur | -30 ~ +80°C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
